Utilisation d'autres types de câble de puissance

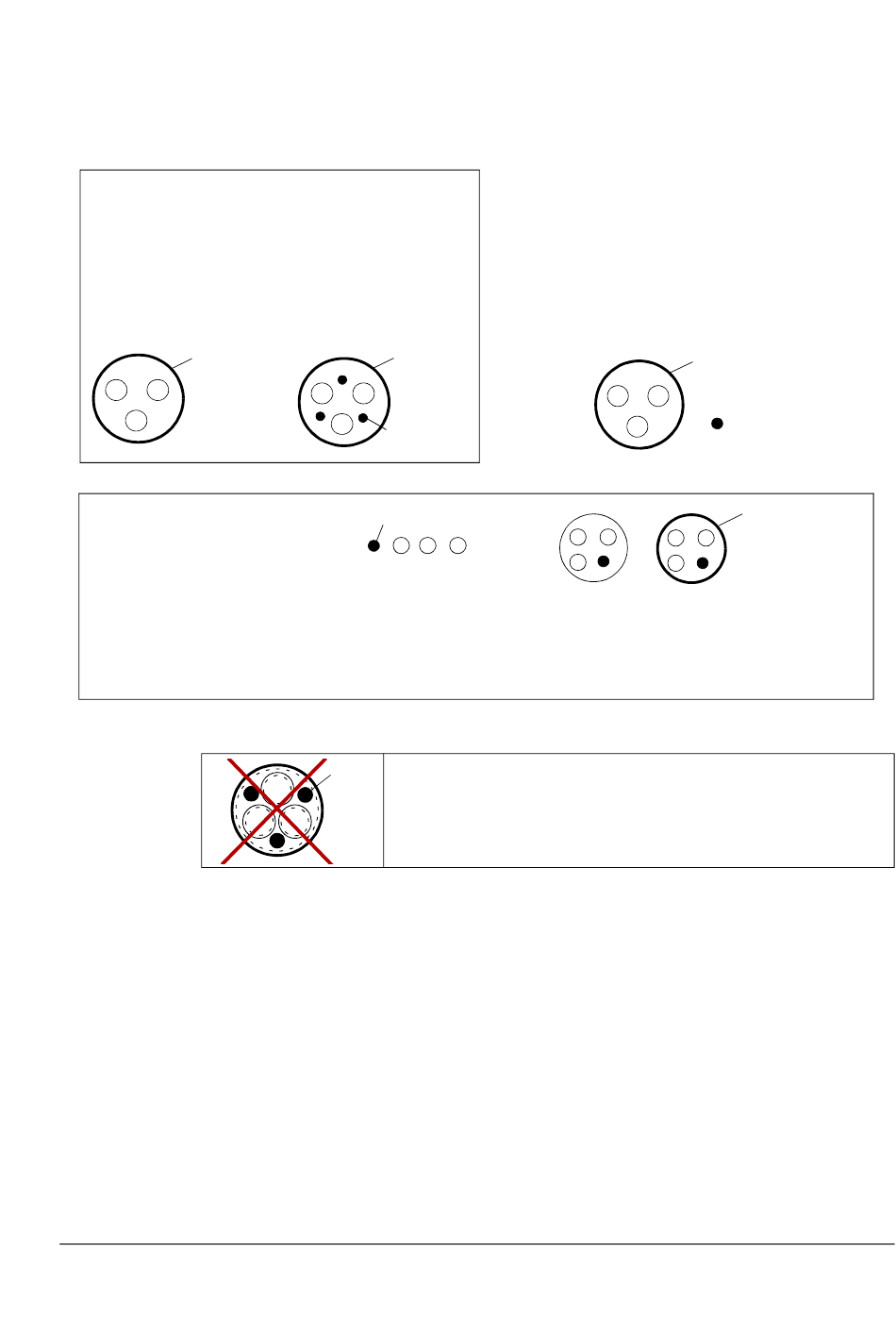

Types de câble de puissance pouvant être utilisés avec le variateur :
Type de câble préconisé
Câble symétrique blindé : trois conducteurs de phase et
conducteur PE coaxial ou symétrique, et blindage
Conducteur PE
et blindage
Câble à quatre
conducteurs (trois
conducteurs de phase et
un conducteur de
protection)
Vous ne devez pas utiliser le type de câbles de puissance suivant.
Blindage
PE
PE
À éviter pour les câbles moteur
Vous ne devez pas utiliser de câble symétrique blindé avec blindage
PE
individuel pour chaque conducteur de phase pour aucune section de
câble réseau et moteur.
Un conducteur PE séparé est obligatoire si la
conductivité du blindage du câble est < 50 % de la
conductivité du conducteur de phase.
À éviter pour les câbles moteur dont la
section des conducteurs de phase est
supérieure à 10 mm
(40 hp)]).
Préparation aux raccordements électriques
Blindage
PE
Blindage
2
[moteurs > 30 kW
