6. PRINCIPE DE FONCTIONNEMENT

Le détecteur UltraRAE utilise une lampe UV à excitation haute
fréquence récemment développée comme source de photons
haute énergie pour le capteur PID. Les vapeurs organiques
passant par la lampe, elles sont photo-ionisées et les électrons
rejetés sont détectés comme courant. Le capteur PID détecte un
large spectre de vapeurs organiques. Une lampe avec des
photons de haute énergie (par exemple, une lampe 11,7 eV)
détecte la plupart des types de composés, alors que des photons
de basse énergie (par exemple, une lampe de 9,8 eV)
conviennent aux composés facilement ionisables, tels que les
hydrocarbures aromatiques. Le tube de séparation des gaz
bloque les gaz indésirables afin de ne laisser passer que le gaz à
mesurer.
Le tube benzène RAE-SEP combine deux techniques,
l'adsorption et l'oxydation, pour supprimer la plupart des
composés organiques courants autres que le benzène. Le
méthane, l'éthane, le propane et certains butanes passent dans le
tube, mais ne sont pas détectés par le capteur PID.
Touches
Alarme sonore
LED
Capteur
de
luminosité

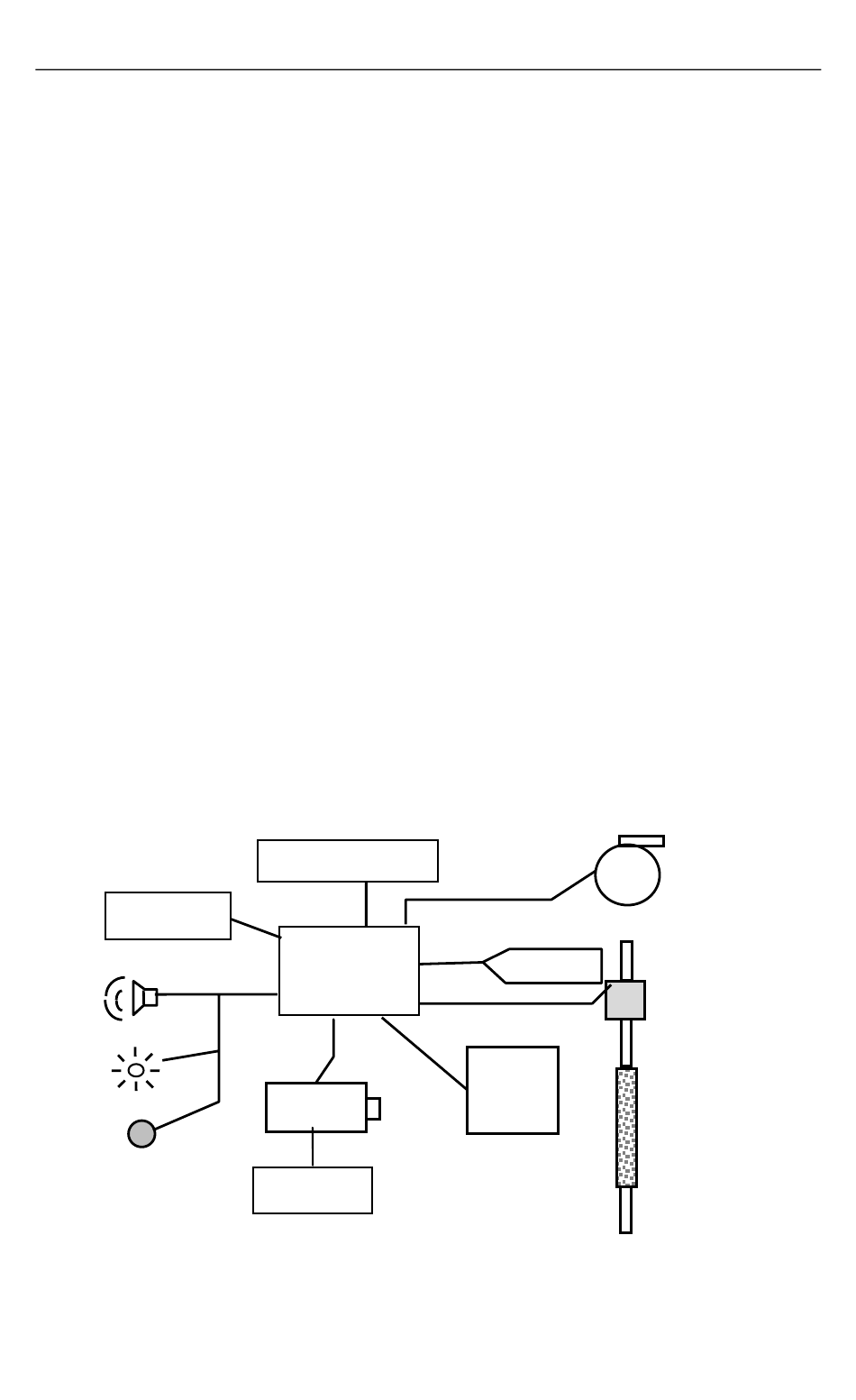

Illustration 6-1 Schéma fonctionnel de l'UltraRAE
PRINCIPE DE FONCTIONNEMENT
Écran LCD
Microprocess
eur
Batterie
Chargeur
Lampe UV
Port
série
6 - 1
Sortie du gaz
Pompe
Capteur PID
Tube de séparation
des gaz (RAE-Sep)
Admission du gaz
