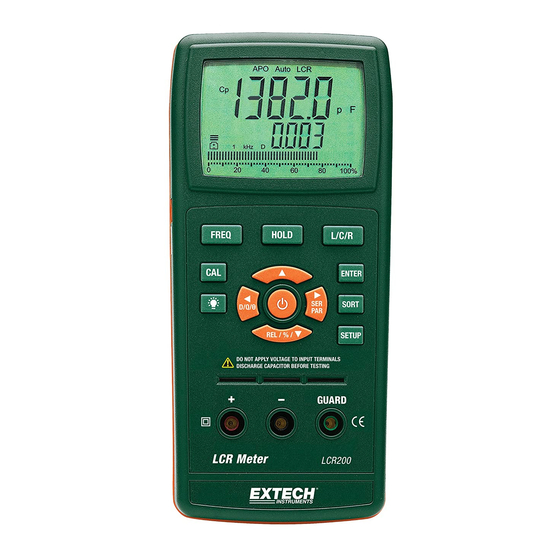

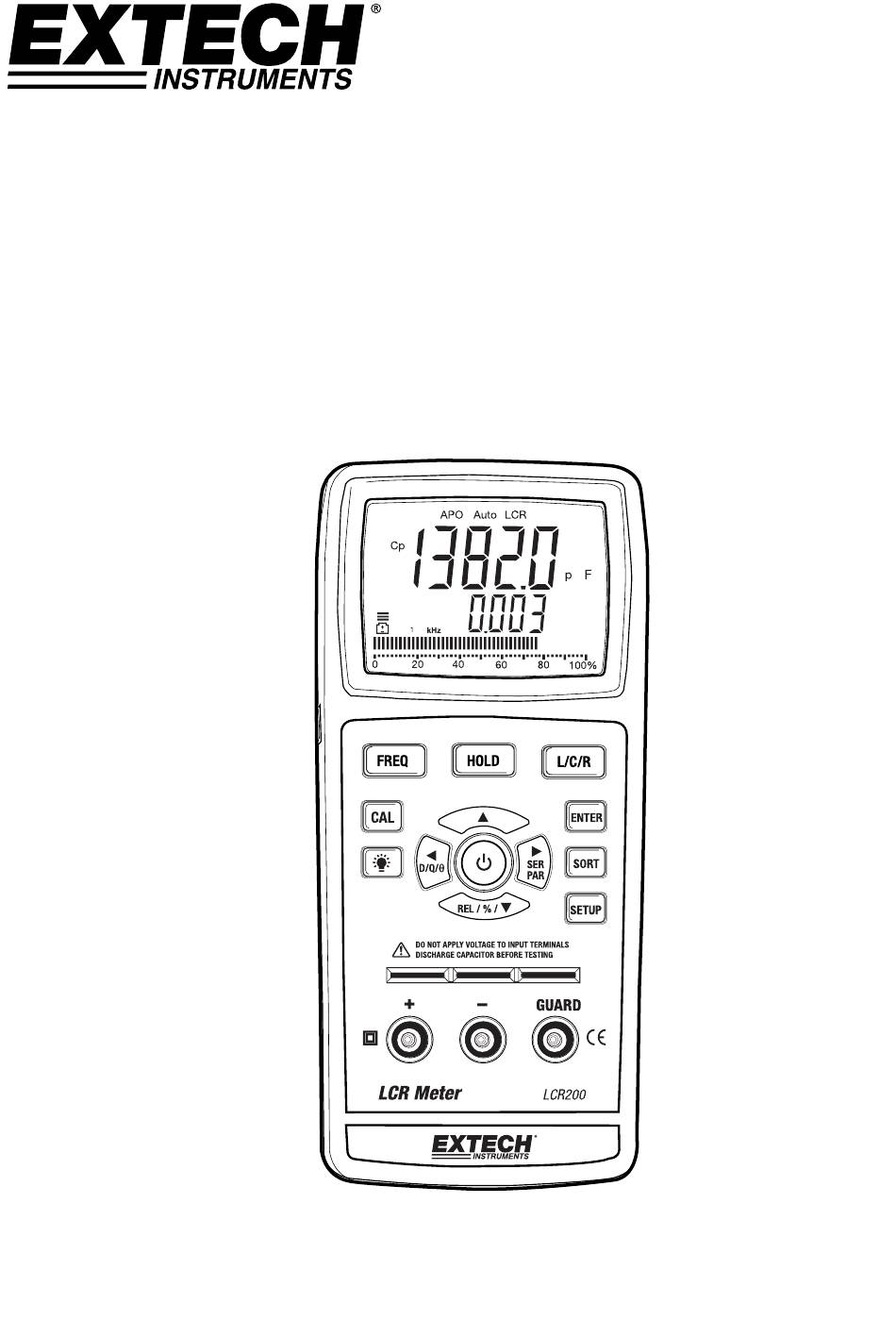

- Page 1 Guide de l’Utilisateur LCR-mètre numérique Modèle LCR200...
-
Page 2: Caractéristiques
Introduction Nous vous félicitons d’avoir fait l’acquisition du LCR-mètre LCR200 d’Extech. Ce mètre permet de mesurer avec précision les condensateurs, les inducteurs et les résistances au moyen de fréquences de test de l'ordre de 100 Hz, 120 Hz, 1 kHz, 10 kHz et 100 kHz. L’affichage double permet d’afficher simultanément la valeur associée du facteur de qualité, de la dissipation ou de... -
Page 3: Descriptif De L'appareil
12. Borne de sortie RS-232 (Pas actif pour ce modèle) 13. Bouton L/C/R 14. Bouton Enter 15. Bouton ►, SER/PAR 16. Bouton Sort (Tri) 17. Bouton de configuration 18. Bouton d’alimentation 19. Support (à l’arrière) 20. Compartiment à piles (à l’arrière) LCR200-EU-FR V1.5 11/13... -
Page 4: Fonctionnement
100 Hz, 120 Hz, 1 kHz, 10 kHz et 100 kHz. Maintien des données Appuyez sur le bouton HOLD pour figer la lecture sur l’écran. Appuyez à nouveau sur le bouton HOLD pour désactiver le mode de maintien des données et retourner au mode de fonctionnement normal. LCR200-EU-FR V1.5 11/13... - Page 5 ± 5 % ± 10 % ± 20 % + 80 % -20 % Appuyez sur le bouton ENTER pour enregistrer la configuration de la tolérance. Appuyez sur le bouton SORT pour quitter le mode de tri. LCR200-EU-FR V1.5 11/13...
-
Page 6: Calibrage Ouvert/Court
Adaptateur secteur L’appareil peut être alimenté à partir d’un adaptateur secteur (9 V DC, 1 A). Lorsque vous utilisez un adaptateur secteur, la mise hors tension automatique est désactivée. Acheter une alimentation linéaire (9V 1A) d'une tierce partie. LCR200-EU-FR V1.5 11/13... -
Page 7: Accessoires En Option
! Il est interdit de les jeter avec les ordures ménagères ! Accessoires en option Pincette pour composant SMD LCR203 Sert à mesurer et trier rapidement les composants de puces. Montage pour composant SMD LCR205 Sert à mesurer avec précision les composants montés en surface LCR200-EU-FR V1.5 11/13... -
Page 8: Précision
± ( 1,0 % de lect. + 5 chiffres ) ± ( 1,0 % de lect. + 5 chiffres ) Après calibrage 20 MΩ ± ( 1,0 % de lect. + 5 chiffres ) ± ( 2,0 % de lect. + 5 chiffres ) Après calibrage LCR200-EU-FR V1.5 11/13... - Page 9 ± (0,8 % de lect.+ 5 chiffres ) 200 uF ± (1,0 % de lect. + 5 chiffres ) -------------------------- Après calibrage * Si l’impédance est supérieure à 10kΩ, Cp s’affiche sur l’écran. * Si l’impédance est inférieure à 10kΩ, Cs s’affiche sur l’écran. LCR200-EU-FR V1.5 11/13...
- Page 10 * Si l’impédance est supérieure à 10kΩ, Lp s’affiche sur l’écran. * Si l’impédance est inférieure à 10kΩ, Ls s’affiche sur l’écran. Copyright © 2013 FLIR Systems, Inc. Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme que ce soit. ISO‐9001 Certified www.extech.com LCR200-EU-FR V1.5 11/13...
