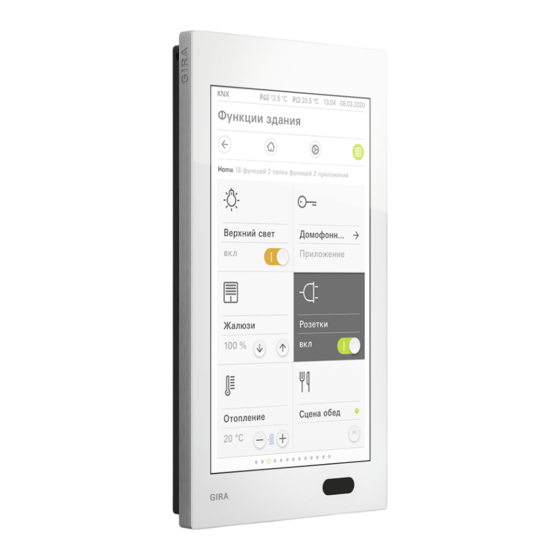

Gira G1
230 V 2067 05 / 2067 12
PoE 2069 05 / 2069 12
24 V 2077 05 / 2077 12
[BE] Instructions de montage

Publicité

Table des Matières
loading

Manuels Connexes pour Gira G1

Sommaire des Matières pour Gira G1

  • Page 1 Gira G1 230 V 2067 05 / 2067 12 PoE 2069 05 / 2069 12 24 V 2077 05 / 2077 12 [BE] Instructions de montage...

  • Page 2: Table Des Matières

    Etendue de la livraison p. 11 3.5.2 Fixer sur deux boîtiers encastrés p. 24 Mettre en place le module d'affichage p. 25 Nettoyage p. 27 Démontage p. 28 Elimination p. 32 Caractéristiques techniques p. 33 Garantie p. 35 Gira G1 Instructions de montage...

  • Page 3: Pour Votre Sécurité

    Vous éviterez ainsi des dommages matériels. Ces instructions font partie du produit et doivent rester chez le client final. Gira décline toute responsabilité pour les dommages qui découlent d'un non-respect des instructions de montage. Si vous avez besoin d'infor- mations complémentaires ou si vous...

  • Page 4: Domaine D'application

    électrique potentiellement mortel. Via la centrale Gira G1, on ne peut pas commander de moteurs sans mise - Seul un électricien peut installer et hors service de sécurité telle que p. ex.
  • Page 5 - Ne placez pas la centrale Gira G1 à une distance de moins de 50 mm d'un - N'exposez en aucun cas la centrale obstacle situé autour de l'appareil. De Gira G1 à...
  • Page 6 Gira G1 Instructions de montage...

  • Page 7: Description De L'appareil

    Description de l'appareil Fig. 1 Structure de la centrale Gira G1 [1] Module de raccordement encastré [2] Cadre de finition de logement [3] Module d'affichage...

  • Page 8: Module De Raccordement Encastré

    2.1. Module de raccordement encastré La centrale Gira G1 peut être clipsée sur l'un de trois modules de raccorde- ment encastrés: PoE, 230 V WLAN ou 24 V WLAN. 2.1.1 Module de raccordement encastré PoE [7][8] Fig. 2 Module de raccordement encastré PoE Vue de face du module de raccordement encastré...

  • Page 9: Module De Raccordement Encastré 230 V

    2.1.2 Module de raccordement encastré 230 V [10] [11] Fig. 3 Module de raccordement encastré 230 V Vue de face du module de raccordement encastré 230 V: [9] Interface électronique avec le module d'affichage Vue de l'arrière du module de raccordement encastré 230 V: [10] Douille de liaison du module d'entrée quadruple [11] Borne de raccordement 230 V...

  • Page 10: Cadre De Finition De Logement

    Vue d'en dessous du module d'affichage [15] Haut-parleur [16] Trous oblongs de fixation [17] Evidement pour module de sonde de [19] Ouverture de déverrouillage température [20] Canal acoustique [18] Elément de guidage [21] Ouvertures pour microphone Gira G1 Instructions de montage...

  • Page 11: Etendue De La Livraison

    Etendue de la livraison 1 × 1 × Module d'affichage de centrale Chiffon de microfibres Gira G1 blanc [uniquement pour les numéros de 1 × références 2067 12, 2069 12 et 2077 12] Jeu de vis pour module de raccorde- ment encastré: ou 1 ×...
  • Page 12 Gira G1 Instructions de montage...

  • Page 13: Monter Les Appareils

    Monter les appareils DANGER Choc électrique Lors du montage de la centrale Gira G1, il y a possibilité de court- circuit ou de danger de vie et de mort en cas de contact avec des éléments sous tension [p. ex. par un choc électrique].

  • Page 14: Déballer Les Appareils

    Laisser en place le carton de protection du cadre La centrale Gira G1 se monte en option de finition de logement et le film de sur un ou deux boîtiers encastrés.
  • Page 15 Attention Complications lors du montage Pour le montage de la centrale Gira G1 PoE, nous recommandons un boîtier pour électronique. Pour le montage de la centrale Gira G1 PoE, utilisez au moins un câble Ethernet Cat.5. Monter l'appareil...

  • Page 16: Raccorder Le Module De Raccordement Encastré Poe

    Raccorder le module de raccordement Raccorder le module de raccordement encastré encastré PoE La centrale Gira G1 peut être clipsée Ouvrez le clapet du module de sur l'un de trois modules de raccorde- raccordement PoE: ment encastrés: PoE, 230 V et 24 V.
  • Page 17 Dénuder sur 50 mm l'enveloppe en 15 mm matière plastique du câble Cat. Repousser la tresse de blindage sur une longueur de 35 mm et la couper tout autour de telle façon qu'env. 15 mm dépassent de l'enveloppe en matière plastique [voir fig. 9]. Si présents, raccourcir à...
  • Page 18 EIA / TIA568A / B. fermer. - Maintenez les conducteurs indivi- duels non blindés aussi courts que Fermer le clapet. possible. Le module de raccordement encastré PoE est raccordé. Gira G1 Instructions de montage...

  • Page 19: Raccorder Le Module De Raccordement Encastré 230

    3.3.2 Raccorder le module de raccordement encastré 230 V Raccordez le module de raccordement encastré 230 V: Découper la ligne 230 V à la longueur désirée. AC 230 V ~ Enlever l'enveloppe. Dénuder les conducteurs. Les relier à la borne de raccordement 230 V.

  • Page 20: Raccorder Le Module De Raccordement Encastré

    Dénuder les conducteurs. Relier à la borne à fiche 24 V. Le module de raccordement encastré 24 V est raccordé. Fig. 12 Raccordement du module de raccordement encastré 24 V Indication Lors du câblage, la polarité est sans objet. Gira G1 Instructions de montage...

  • Page 21: Mettre En Place Le Module De Raccordement Encastré

    Mettre en place le module de raccor- dement encastré Fixez le module de raccordement encastré: Fig. 13 Fig. 14 Mise en place du module de raccordement Module de raccordement encastré fixé encastré Introduire le module de raccordement Serrer deux vis à tête fraisée appro- encastré...

  • Page 22: Fixer Le Cadre De Finition De Logement

    - avec des chevilles et des vis, lorsqu'un seul boîtier encastré est présent, - sur deux boîtiers encastrés. Fig. 15 Marquer la position de forage Gira G1 Instructions de montage...
  • Page 23 [22] [23] Placer le cadre de finition de loge- ment sur le module de raccordement encastré. Aligner le cadre de finition de loge- ment. Marquer la position de forage pour le cadre de finition de logement. Percer les trous dans le mur pour le cadre de finition de logement.
  • Page 24 Serrer deux vis à tête fraisée appro- priées fournies [voir fig. 17 [25]] dans le boîtier encastré inférieur. Le cadre de finition de logement est fixé. [25] Fig. 17 Visser le cadre de finition de logement sur deux boîtiers encastrés Gira G1 Instructions de montage...

  • Page 25: Mettre En Place Le Module D'affichage

    Mettre en place le module d'affichage Voici comment placer le module d'affichage: [26] [27] Fig. 18 Placer le module d'affichage et le faire pivoter Placer le module d'affichage dans l'élé- ment de guidage du cadre de finition de logement [voir fig. 18 [26]]. Enlevez le recouvrement de protection Faire pivoter le module d'affichage du cadre de finition de logement.
  • Page 26 Attention Chute du module d'affichage La centrale Gira G1 est seulement correctement verrouillée lorsque le verrou est retombé dans sa position extrême dans l'ouverture de déver- rouillage. Indication Lors du pivotement du module d'affi - chage, le contact électrique entre le CLIC! module de raccordement encastré, le...

  • Page 27: Nettoyage

    La face avant de l'appareil est en verre. Ce verre peut être détérioré en cas de nettoyage inapproprié. - Ne nettoyez pas la centrale Gira G1 avec des objets acérés. - N'utilisez pas de produits de nettoyage mordants, d'acides ni de solvants organiques.

  • Page 28: Démontage

    Démontage DANGER Choc électrique Lors du démontage de la centrale Gira G1, il y a possibilité de court- circuit ou de danger de vie et de mort en cas de contact avec des éléments sous tension [p. ex. par un choc électrique].
  • Page 29 Comment enlever le module d'affichage: Introduire d'une légère pression l'outil de déverrouillage ou un tournevis mince dans l'ouverture de déverrouil- [28] lage et l'y maintenir [voir fig. 20 [28]]. Le module d'affichage est déverrouillé. Fig. 20 Introduire l'outil de déverrouillage Démontage...
  • Page 30 [29] [30] CRAC! Fig. 21 Faire pivoter le module d'affichage vers l'extérieur Gira G1 Instructions de montage...
  • Page 31 [voir fig. 21 [29]] et l'enlever [voir fig. 21 [30]]. [Optionnel] Enlever le module de sonde de température de la centrale Gira G1. Enlever toutes les vis du cadre de finition de logement. Enlever le cadre de finition de logement.

  • Page 32: Elimination

    élec- triques / électroniques. Ces appareils n'ont pas leur place dans les déchets ordinaires. L'élimination correcte des anciens appareils protège l'environne- ment et les personnes de consé- quences négatives éventuelles. Gira G1 Instructions de montage...

  • Page 33: Caractéristiques Techniques

    Caractéristiques techniques Centrale Gira G1 PoE Degré de protection IP 21 Utilisation Appareil de com- mande de local Dimensions [L x H x P:] 97 × 168 × 47 mm Forme de construction Unité encastrée PoE Hauteur constructive 15 mm Réf.
  • Page 34 Classe 0 protection III [SELV] Classe de WLAN Standard IEEE 802.11b / g / n protection III [SELV] – 2,4 GHz LAN Standard IEEE 802.3af Ligne de raccor- dement Diamètre de conducteur 0,6 à 0,8 mm Gira G1 Instructions de montage...

  • Page 35: Garantie

    Veuillez remettre ou envoyer les appareils défectueux port payé avec une description du défaut au vendeur compétent pour vous [commerce spécialisé / installateur / revendeur spécialisé en matériel électrique]. Ceux-ci transmettent les appareils au Gira Service Center.
  • Page 36 Fax +49 (0) 21 95 - 602 - 191 +49 (0) 21 95 - 602 - 191 www.gira.de www.gira.com info@gira.de info@gira.com Gira en Autriche Tél 08 00 - 29 36 62 Fax 08 00 - 29 36 57 www.gira.at info@gira.at...
