Retrait et installation de composants

Outils recommandés
Les procédures dans ce document peuvent nécessiter les outils suivants :
• Tournevis cruciforme nº 1
• Tournevis à tête plate
• Pointe en plastique

Liste des vis

REMARQUE : Lors du retrait des vis d'un composant, il est recommandé de noter leur type, leur nombre, puis de les placer
dans une boîte de stockage. Cela permet de vous assurer que le nombre et le type corrects de vis spécifiques sont réutilisés
lors de la remise en place du composant.
REMARQUE : Certains ordinateurs sont dotés de surfaces magnétiques. Assurez-vous que les vis n'y restent pas collées
lors de la remise en place du composant.
REMARQUE : La couleur des vis peut varier en fonction de la configuration commandée.

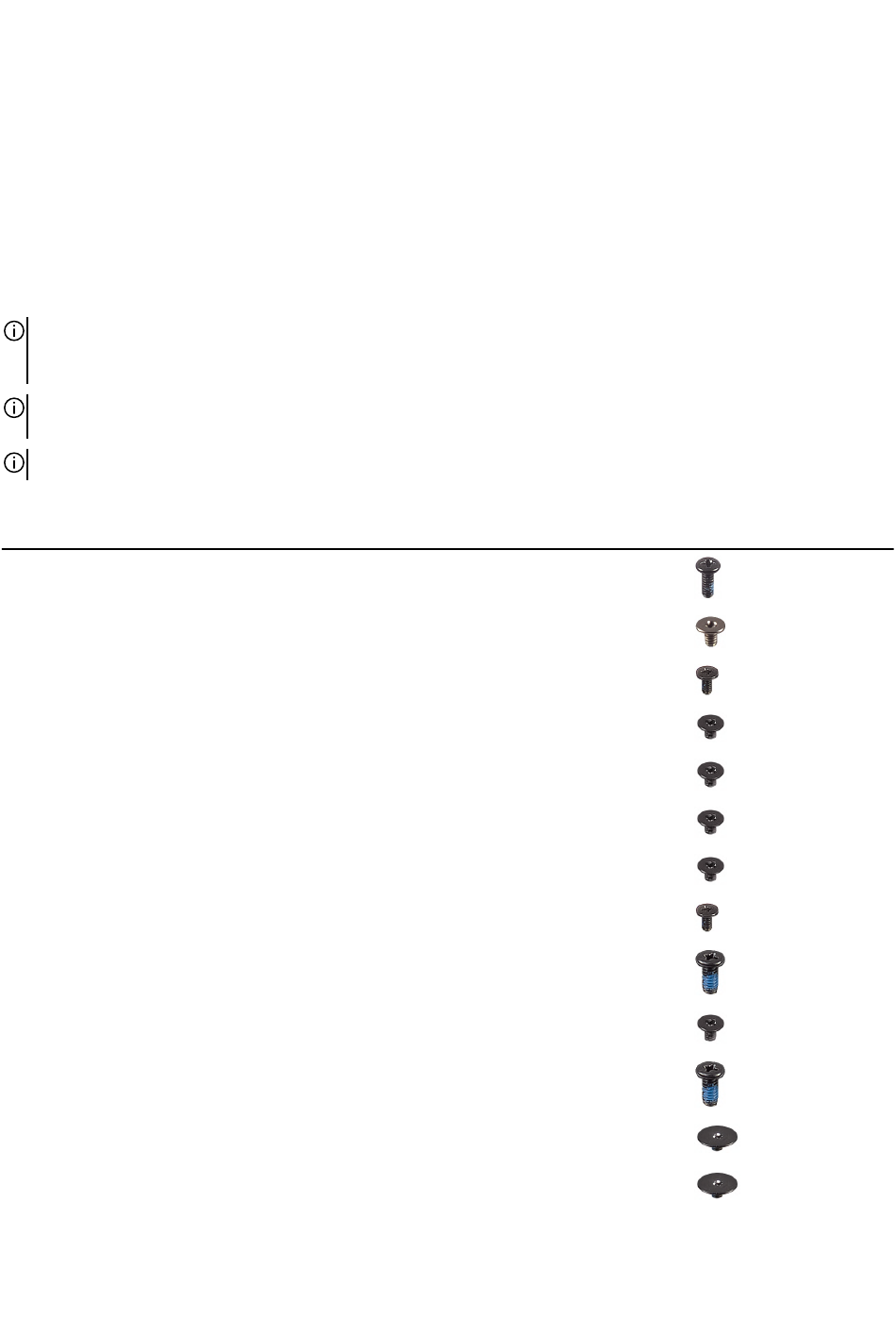

Tableau 1. Liste des vis
Composant
Cache de fond
Batterie
Batterie
Disque SSD 2230 M.2
Support de
montage M.2 2230
Disque SSD M.2 2280
Disque SSD/
WWAN M.2 2230
Cache d'E/S arrière
Cache d'E/S arrière
Support de la carte sans
fil
Assemblage d'écran
Pavé tactile
Carte contrôleur du
clavier
10
Fixée(s) à
Assemblage du repose-
poignets
Assemblage du repose-
poignets
Assemblage du repose-
poignets
Support de
montage M.2 2230
Assemblage du repose-
poignets
Assemblage du repose-
poignets
Carte d'E/S gauche
Assemblage du repose-
poignets
Assemblage du repose-
poignets
Carte d'E/S gauche
Assemblage du repose-
poignets
Assemblage du repose-
poignets
Assemblage du repose-
poignets
Type de vis Quantité
M2x5 2
M2x3 4
M2x4 4
M2x2,5 1 par
disque SSD M.2 2230
M2x2,5 1 par
disque SSD M.2 2230
M2x2,5 1 par
disque SSD M.2 2280
M2x2,5 1
M2x4 2
M2,5x5 2
M2x3 1
M2,5x4 8
M2x1,9 4
M2x1,9 2
Image de vis
