2 ASSEMBLAGE DE L'ÉCHAFAUDAGE DE FAÇADE SL70
2.1 EXIGENCES GÉNÉRALES
2.1.1
Ce guide d'assemblage s'applique uniquement lors
de l'utilisation des pièces d'origine SL70 identifiées par
l'étiquette de conformité « 0 » et le numéro de
certification Z-8.1-29. Toutes les pièces de l'échafaudage
doivent être vérifiées avant toute installation et
utilisation en contrôlant visuellement leurs
caractéristiques générales. Toute pièce d'échafaudage
endommagée ne peut être utilisée.
2.1.2
La structure de l'échafaudage de façade SL70 doit
être assemblée dans l'ordre indiqué dans les sections
suivantes. Voir 1.1.
Correct
Les socles doivent reposer sur la toute la surface de
la zone, faute de quoi les vérins pourraient céder !
10

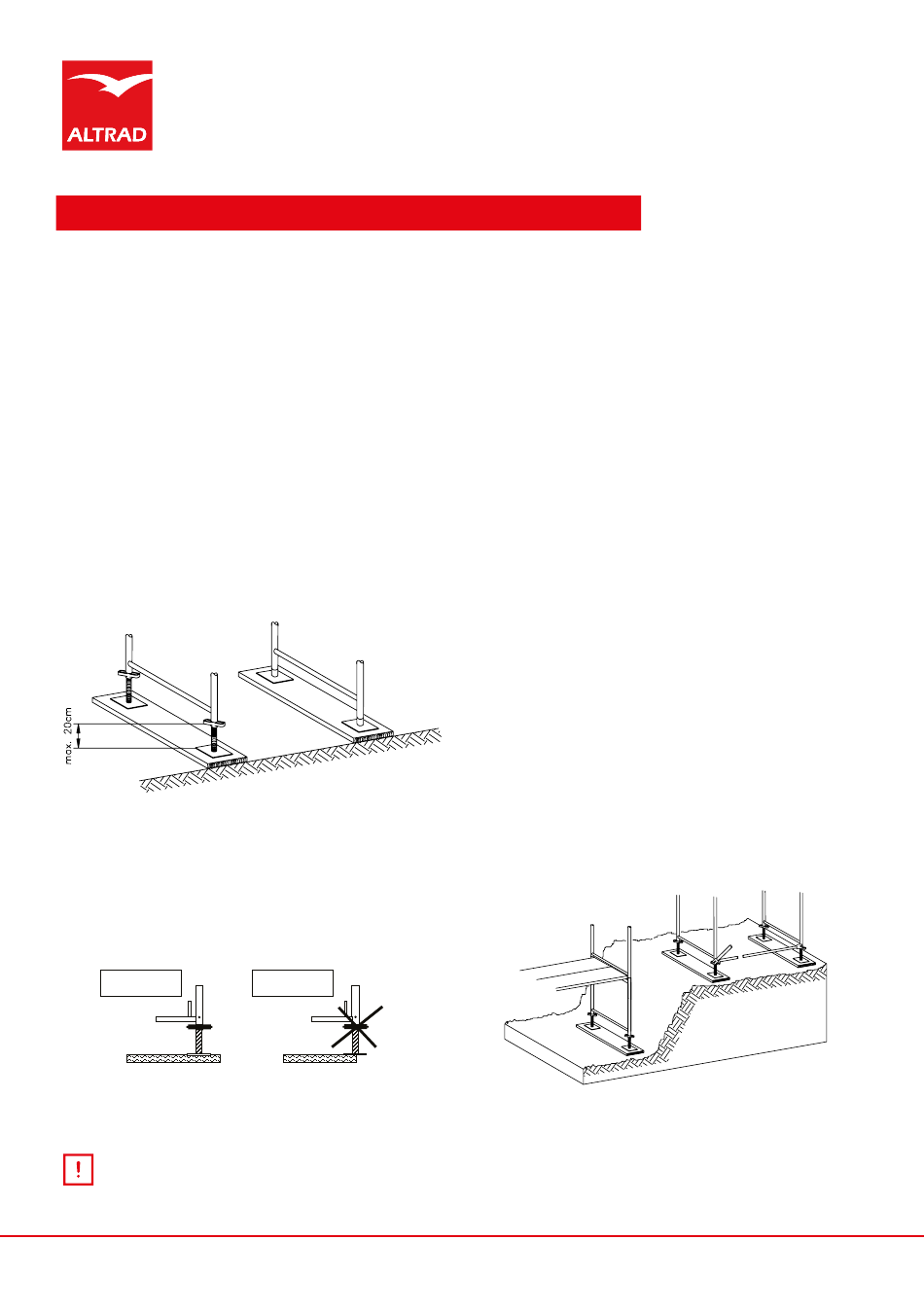

ILLUSTRATION 1 :
Sous-structure de répartition
de charge avec madriers
d'échafaudage
Incorrect
2.2 ASSEMBLAGE DU PREMIER CADRE
D'ÉCHAFAUDAGE
2.2.1 SOUS-STRUCTURE DE RÉPARTITION DE
CHARGE
L'échafaudage de façade SL70 ne doit être installé que
sur un substrat suffisamment porteur. Dans le cas
contraire, il faut recourir à des sous-structures de
répartition de charge (voir l'exemple de l'illustration 1).
Le cas échéant, des socles peuvent également être
installés sous chaque standard.
2.2.2 SOCLES DE DÉPART, VÉRIN DE NIVEAU
Un socle de départ ou un vérin de niveau doit être
installé (illustration 1) sous chaque standard
d'échafaudage. La hauteur des vérins de niveau est
généralement réglable jusqu'à 20 cm. Dans certaines
circonstances, la longueur d'extension du vérin
autorisée est de 50 cm maximum (voir aussi les
spécifications avec les variantes d'installation).
2.2.3 CADRE D'AJUSTAGE
En cas de surfaces de montage inclinées, des cadres
d'ajustage (illustration 2) doivent être installés pour
atteindre les hauteurs souhaitées. Les cadres d'ajustage
SL70 mesurent 0,50 m, 1,00 m et 1,50 m de hauteur. La
différence de hauteur jusqu'à 0,50 m peut être
compensée par des vérins de niveau correspondants (cf.
2.2.2). Le cas échéant, des vérins de niveau avec des
socles à basculement doivent être employés (annexe A,
page 7 de la certification).
ILLUSTRATION 2 :
Cadre d'ajustage
SL NOTICE D'UTILISATION
