GÉNÉRALITÉS
®
SmartBox MINI est une jauge à distance de contenu électronique pour les réservoirs hors
pression composée d'un indicateur numérique avec interface électronique pour la jauge
mécanique type FSA-E, ci-après dénommé FSA-E.
Au contact du capteur, le contenu du réservoir s'affiche, selon le réglage
individuel, en litres, en pour cents volumétriques (V/V) ou sous forme de hauteur
de remplissage en centimètres pour une durée de quelque secondes.
L'affichage des données de mesure sur l'écran de l'indicateur numérique s'effectue par le
biais d'un affichage LCD à 1 ligne et 16 caractères.
En outre, le contenu du réservoir est lisible en permanence sous forme de hauteur de
remplissage en centimètres sur la graduation de la jauge mécanique, qui est montée
localement sur le réservoir.
La FSA-E 0 - 160 cm convient à tous les réservoirs hors pression jusqu'à une hauteur de
remplissage de 150 cm, pour les hauteurs de remplissage jusqu'à 240 cm, on utilisera la
FSA-E 0 - 250 cm.
REMARQUE
La SmartBox
pour une utilisation en intérieur.
L'étalonnage des valeurs de mesure obtenues ne permet pas leur utilisation pour des
transactions commerciales.

CONSTRUCTION

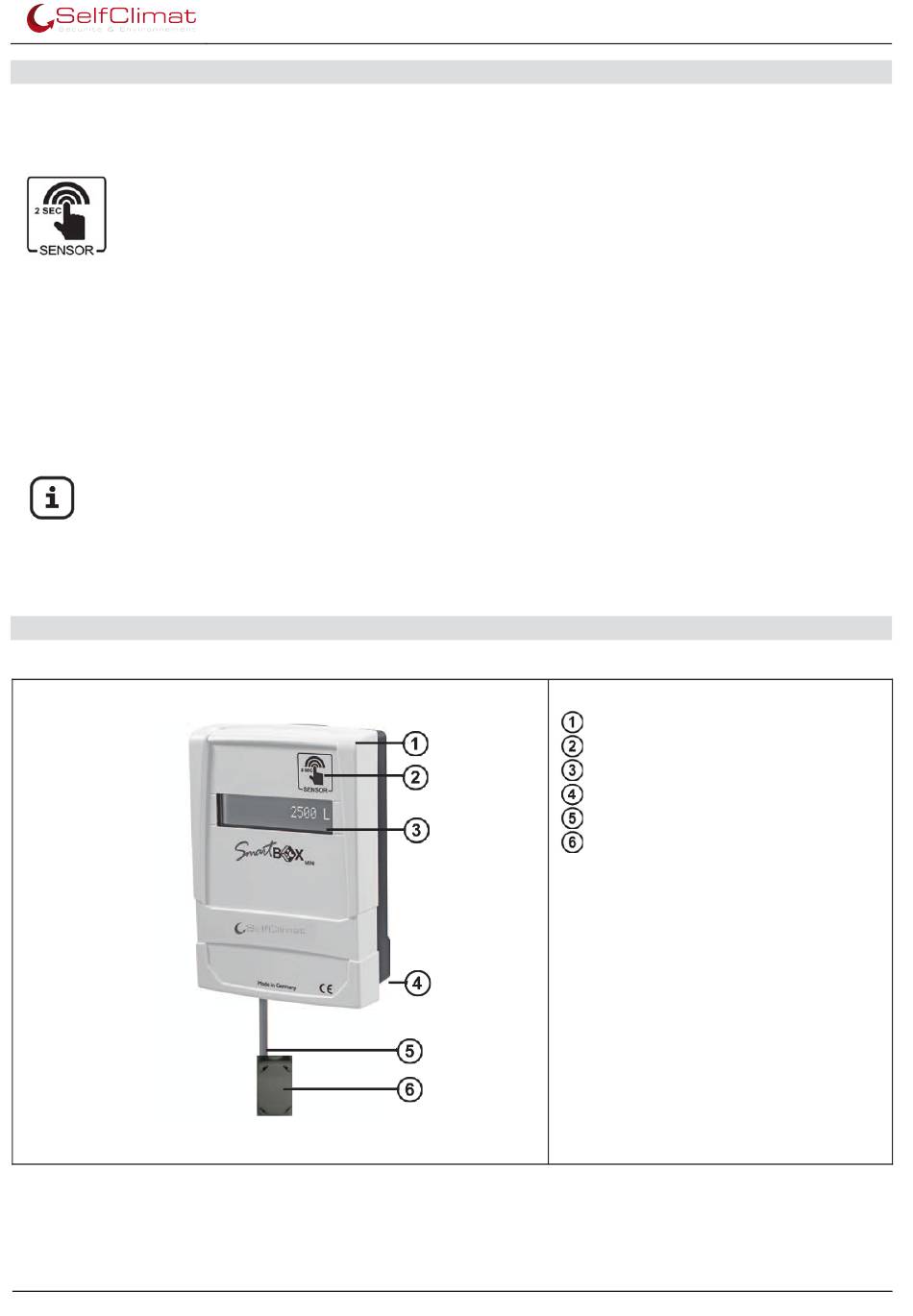

Structure de l'indicateur numérique
Artikel-Nr. 308 051
®
MINI est dotée d'une protection type IP30 et est uniquement autorisée
Couverde de l'indicateur
Capteur
Écran
Partie inférieure du boîtier
Câble de raccordement
Ferrite à rabat
