3. GUIDE DE MONTAGE
Lire ces instructions et ce manuel dans leur intégralité avant d'essayer d'assembler ou de
mettre en marche cette tondeuse.
ENLEVER LA TONDEUSE DU CARTON
Faire rouler la tondeuse hors du carton et vérifier le carton consciencieusement pour ne pas
perdre d'éventuelles pièces détachées supplémentaires.

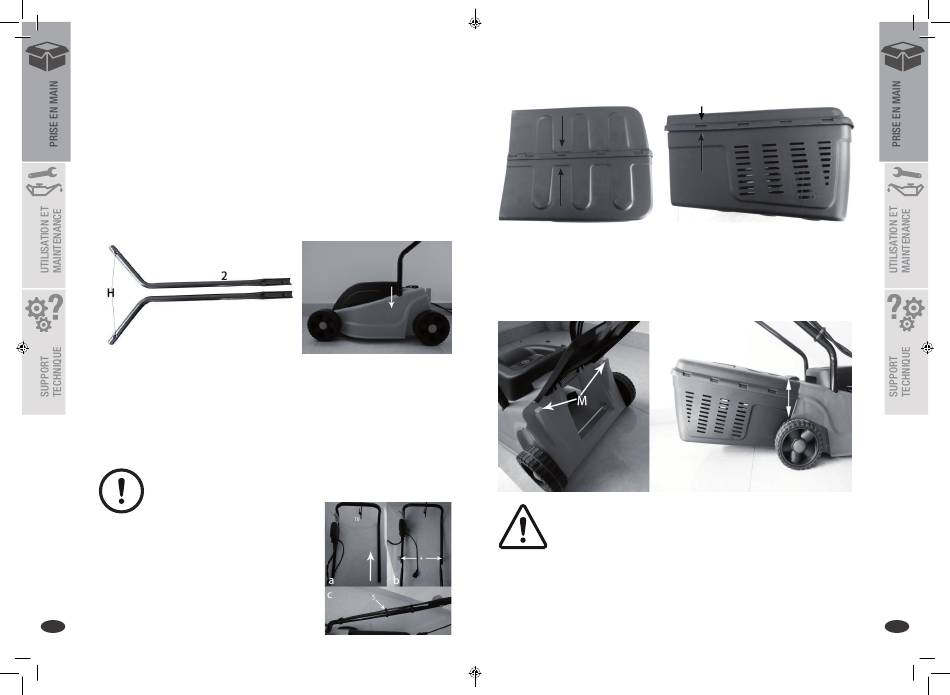

MONTAGE DU GUIDON INFÉRIEUR
•
Insérer les branches du guidon inférieur en faisant coïncider le trou H dans le les
logements prévus à cet effet de chaque côté du carter de la tondeuse.
MONTAGE DU GUIDON SUPÉRIEUR 3, DU PORTE-CÂBLE 10 ET DES CLIPS
DE CÂBLE 5
• Insérer le porte-câble 10 sur la partie supérieure du guidon 3, Image a.
• Placer la partie supérieure du guidon 3 sur ses branches inférieures 2 en alignant leurs trous
respectifs. Insérer les vis de fixation 4, visser les écrous moletés de fixation 4 et les serrer à
la main, Image b.
Les écrous moletés et les vis de fixation 4 ne doivent être serrés qu'à la main. Ne pas
'utiliser de clé ni aucun autre outil pour les serrer.
•
Fixer le cordon d'alimentation sur la branche
inférieure du guidon 2 avec les clips de câble 5,Image c.
FR
9
L'ouverture de la poignée 2
MONTAGE DU BAC DE RAMASSAGE 9
•
Aligner les rainures inférieures du couvercle du bac de ramassage 9 avec les ergots
supérieurs de la partie inférieure du bac de ramassage 9, puis pousser pour les encastrer.
FIXER LE BAC DE RAMASSAGE À LA TONDEUSE À GAZON
• La tondeuse à gazon comporte un bac de ramassage. Pour accrocher le bac de ramassage,
relever le capot arrière du châssis et aligner les trous du bac de ramassage avec les ergots du châssis.
Pour décrocher le bac de ramassage, relever le capot arrière et soulever le bac de ramassage pour
le décrocher du châssis.
Pendant la tonte, veiller à ce que le bac de ramassage reste solidement accroché à la
tondeuse à gazon.
FR
10
