Français

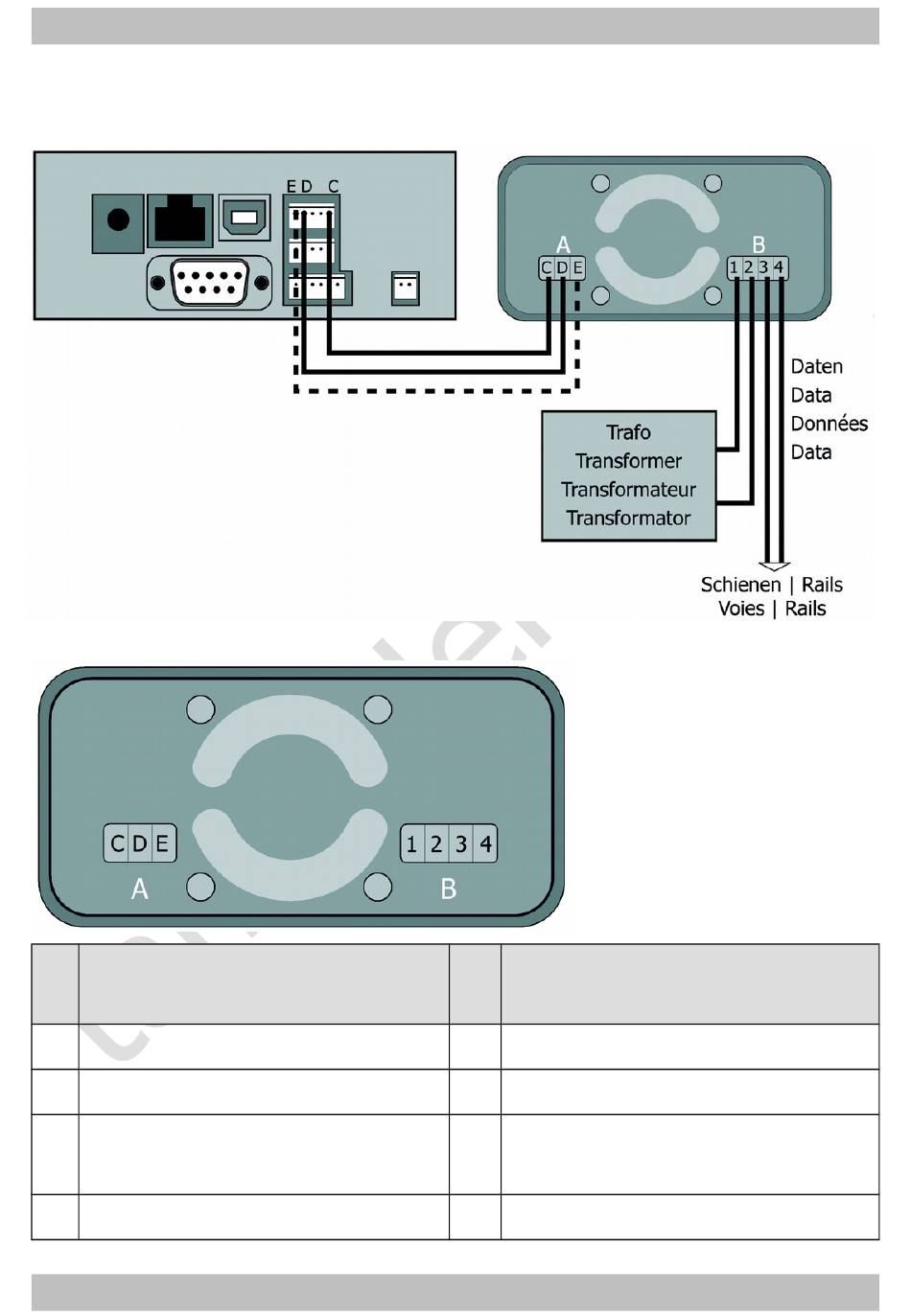

6. Connecter l'amplificateur
Connexions de la centrale
E
Information de court circuit
D
Masse
C
Données
Connexions
A
Connexions à la centrale et à
l'ampli suivant
C
Données (+)
D
Masse / Données (-)
E
Câble de signalement de
court-circuit
Page 14
Face arrière du B-4
B
Connexions au transfo et à la
voie
1
Transformateur
2
Transformateur
3
Conducteur extérieur / rail
gauche
4
Conducteur central / rail droit
Booster B-4
