Fonctionnement
Tableau de commande TC
Tableau de commande TC
Tous les organes de commande sont
visibles depuis l'extérieur. Un couvercle
transparent amovible clipsé sur le capot
donne accès aux différentes
commandes et éléments de contrôle
pour le réglage et le fonctionnement du
brûleur.
Le tableau de commande comprend
aussi un pont pour la mesure du signal
de flamme, ainsi qu'un fusible de
protection.
12
Pour déposer le couvercle, exercer une
pression légère d'un seul côté, ou des
2 côtés, et retirer simultanément.
Pour remettre le couvercle, placer les 2
clips devant les orifices
correspondants, et exercer une
pression.
08/2004 - Art. Nr. 13 017 208A

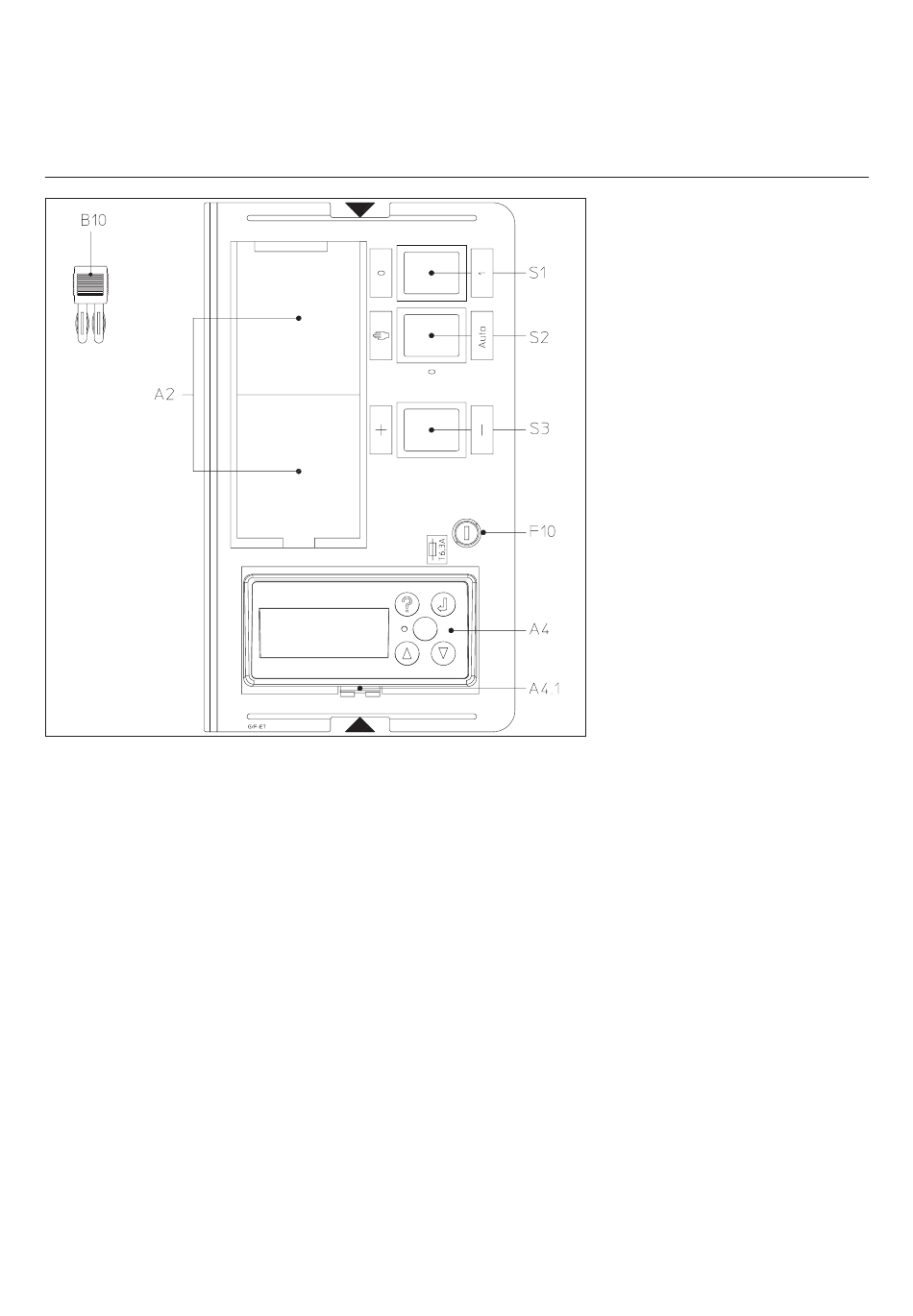

Fonctions
A2
Emplacement normalisé pour
installer un régulateur de
puissance trois points
A4
Afficheur
A4.1
Emplacement avec clips pour
démontage de l'afficheur
B10
Pont pour mesure du signal
de flamme (sous le
couvercle)
F10
Fusible
S1/H10 Interrupteur général
0 Hors tension
1 Sous tension (voyant
allumé sur l'interrupteur).
S2
Interrupteur choix de mode
d'exploitation
Mode automatique / Mode
manuel N
S3
+ augmentation manuelle
de puissance
-
diminution manuelle
de puissance
m
Attention :
L'interrupteur principal du tableau de
commande n'enclenche qu'une tension
de contrôle. Avant toute intervention
dans la partie de l'interrupteur du
brûleur, mettre le brûleur hors tension,
y compris le raccordement triphasé du
moteur du brûleur.
