8 Exemples de câblage

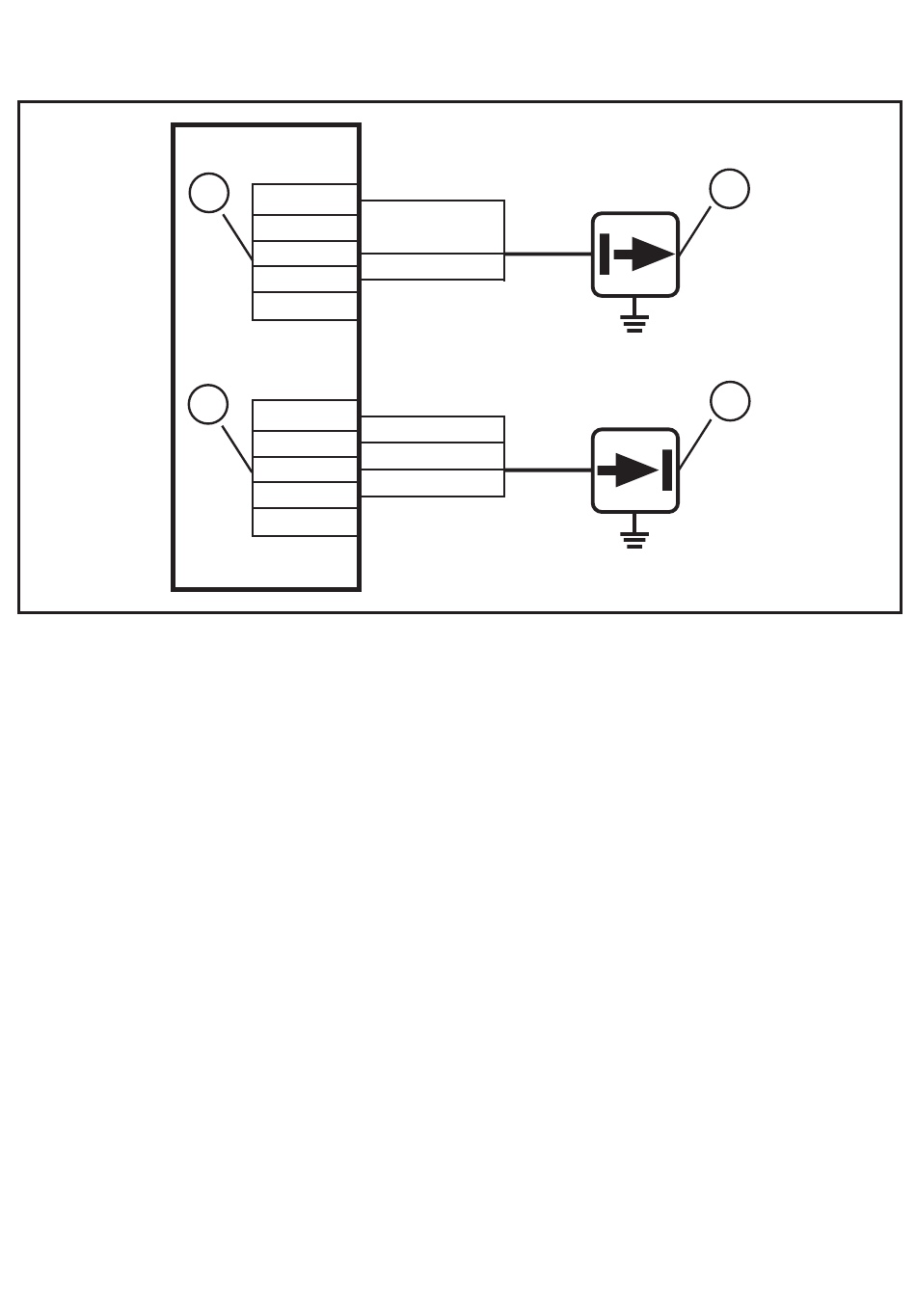

Raccordement de barrières immatérielles ou de barrières lumineuses à AC007S
AC007S
A: prise 4
B: prise 3
C: émetteur
D: récepteur
8
A
1 I+
2 nc
3 I-
4 I+
5 FE
B
1 I+
2 SI-2
3 I-
4 SI-1
5 FE
24 V DC
0 V DC
Test
24 V DC
OSSD2
0 V DC
OSSD1
C
FE
D
FE
