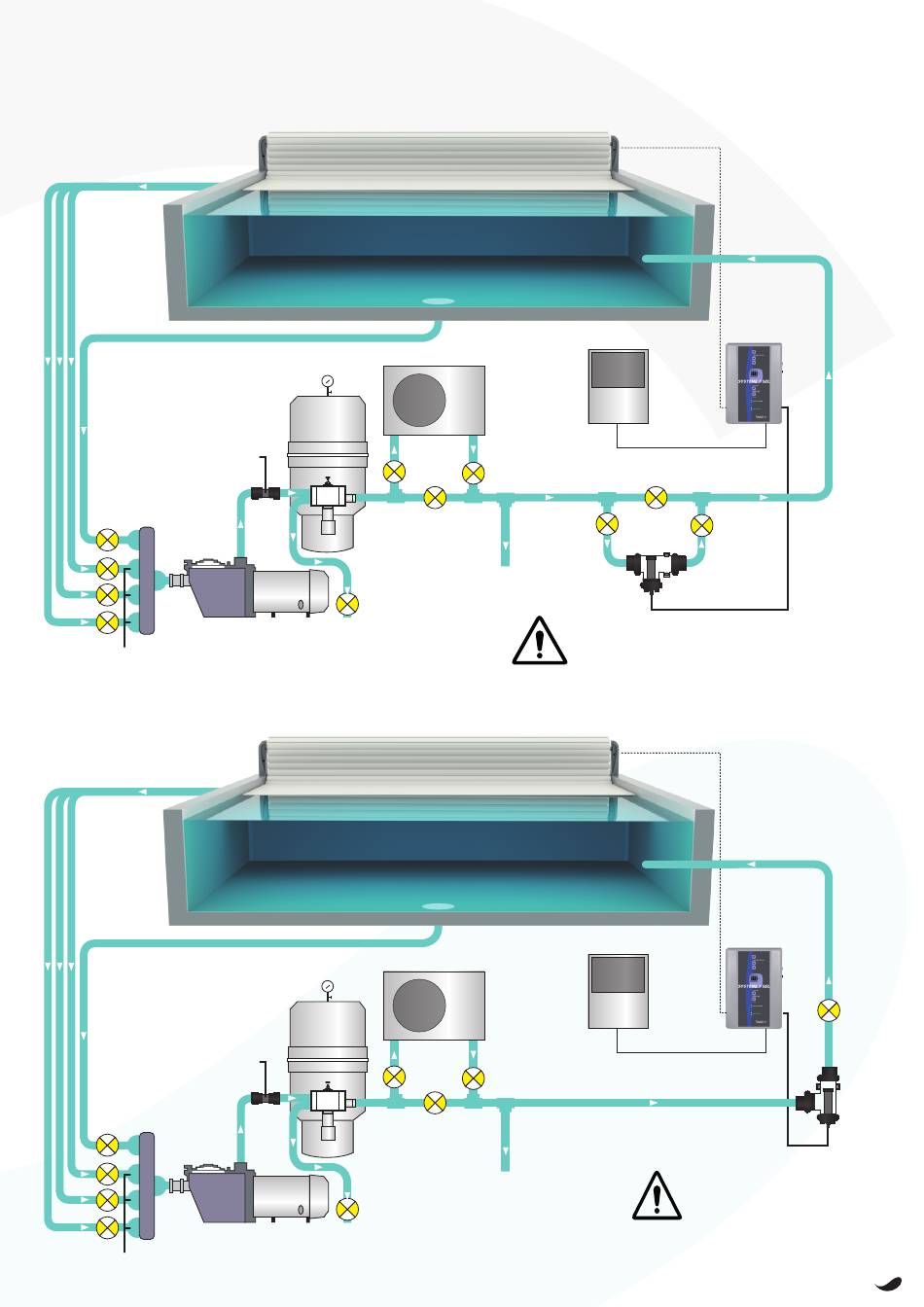

8. Plan d'installation cellule

8.1 Plan d'installation cellule en T
Pool-Terre
(en option
cf p. 16)
Collecteur
Skimmers

8.2 Plan d'installation cellule en L

Pool-Terre
(en option
cf p. 16)
Collecteur
Skimmers
Bonde de fond
Pompe à chaleur
Filtre
Pompe
Vers égout
Bonde de fond
Pompe à chaleur
Filtre
Pompe
Vers égout
Connecteur volet
Coffret de filtration
Vers surpresseur
Attention : la cellule Stérilor doit être
installée tête de raccordement vers le bas.
Connecteur volet
Coffret de filtration
Vers surpresseur
Vers les buses de
refoulement -
Retour à la piscine
230 Vac
Cellule Stérilor
Vers les buses de
refoulement -
Retour à la piscine
230 Vac
Cellule Stérilor
Attention : si installation
du vase en position L,
retirer le déflecteur.
