Encadrement et dégagements au conduit d'évacuation
A. Dégagements entre les tuyaux et les
matériaux combustibles
Suivez les directives du fabricant du conduit d'évent pour
tous les dégagements autour du conduit.
AVERTISSEMENT! Risque d'incendie! Laisser un vide
d'air entre le conduit d'évacuation. NE PAS placer d'iso-
lant ou d'autres combustibles :
• Entre les pare-feux de plafonds
• Entre les écrans pare-feux
• Autour du conduit d'évacuation
Ne pas garder l'isolant ou tout autre matériau combusti-
ble loin du tuyau d'évacuation peut provoquer une sur-
chauffe ou un incendie.

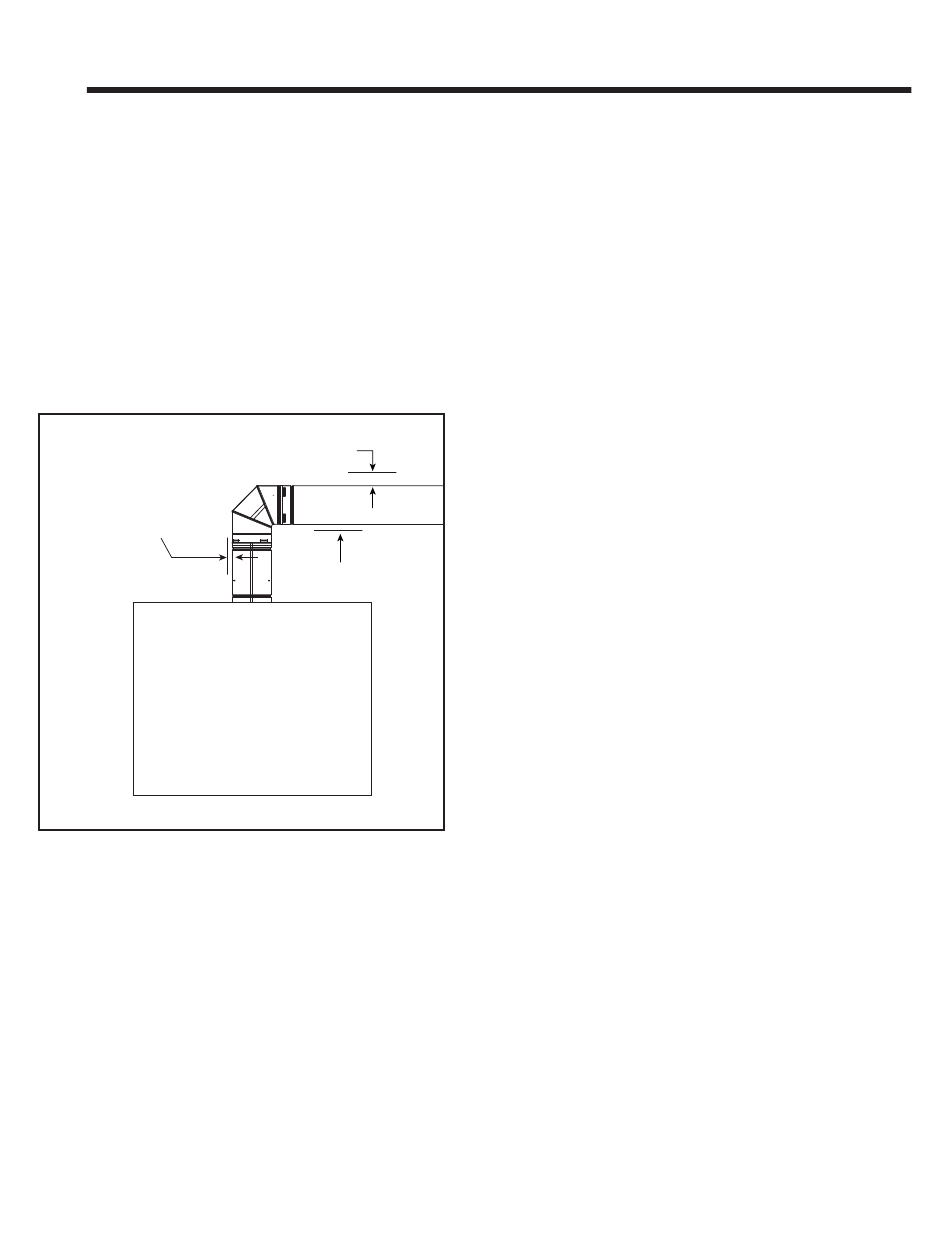

1 po DÉGAGEMENT
AUTOUR DES SECTIONS
VERTICALES
Figure 8.1 Dégagements de conduits
26
3 po DÉGAGEMENT
SUPÉRIEUR
1 po DÉGAGEMENT
LATÉRAL ET INFÉRIEUR
Heat & Glo • SL-550 / 750 / 950TV-IPI-E • 2119-900JFR Rev. E • 12/09
B. Encadrement de l'ouverture murale et du
plafond
Observez les dégagements quand vous traversez un
mur ou plafond en suivant les instructions du fabricant du
conduit d'évacuation type B. Pour le coffrage, utilisez les
mêmes matériaux que ceux du mur ou du plafond. Ins-
tallez des entretoises de pare-feu dans les traversées du
mur ou du plafond en conformité avec les spécifi cations
du fabricant du conduit d'évacuation type B et les codes
nationaux, régionaux et locaux.
Note : Le capuchon DOIT être verticale.
C. Encadrement de pénétration verticale
AVERTISSEMENT! Risque d'incendie. S'assurer que
les matériaux sans cohésion et l'isolant n'entrent PAS
en contact avec le conduit d'évacuation. Hearth & Home
Technologies Inc. exige l'utilisation d'un écran d'entretoit.
Conformément au National Fuel Gas Code, ANSI Z223.1
et NFPA 54, il est nécessaire d'utiliser un écran d'entre-
toit en métal d'un calibre minimal de 26 qui s'étend d'au
moins 51 mm (2 po) au-dessus de l'isolant.
Les écrans d'entretoit doivent respecter les dégagements
spécifi és et être fi xés solidement en place.
Utilisez les coupe-feux du fabricant du conduit d'évacua-
tion type B pour obtenir les dégagements adéquats.
