Information et diagrammes d'évent
A. Directives d'évents
AVERTISSEMENT! Risque d'incendie ou d'asphyxie!
Risque d'incendie ou Risque d'asphyxiation. Cet appa-
reil exige le conduit spécifi é pour son fonctionnement. Le
mauvais conduit pourrait causer un déversement, une
condensation et une surchauffe.
Ce modèle exige l'évent de type B à double paroi, ou à
paroi simple rigide ou à conduit d'évent fl exible.
Modèle
SL-550TV-IPI-E
SL-750TV-IPI-E
SL-950TV-IPI-E
• Suivez toutes les directives d'installation du fabricant en
installant l'appareil.
AVERTISSEMENT! Risque d'incendie, explosion ou
asphyxiation! NE raccordez PAS cet appareil à gaz à un
conduit de fumée de la cheminée servant d'appareil à gaz
ou à combustible solide distinct.
• Ventilez cet appareil directement vers l'extérieur.
• Utilisez un système d'évacuation distinct pour cet
appareil.
Peut entraver le fonctionnement sécuritaire de cet appareil
ou de tout autre appareil raccordé au conduit de fumée.
B. Confi guration du système d'évacuation
ATTENTION! Risque d'incendie! Il FAUT suivre TOU-
TES les spécifi cations de confi guration. Ce produit est
testé et homologué selon les spécifi cations du fabricant
de l'appareil et d'évents. La performance de l'appareil en
souffrira si vous ne suivez pas les spécifi cations.
Rapport de montée à acheminement = 2:1
Acheminement horizontalement maximum total - 15 pieds
Montée verticale minimum totale = 9 pieds
Montée verticale maximum totale = 48 pieds
Nombre maximum de coudes : Deux 90º ou quatre 45º
AVERTISSEMENT! Risque d'incendie ou explosion!
L'isolant et autres combustibles ne doivent pas enfreindre
les dégagements.
• Maintenez TOUJOURS les dégagements spécifiés
autour du système de coupe-feu et d'évacuation.
• Installez les coupe-feu tel qu'indiqué.
Si vous ne gardez pas l'isolant et autre matériau loin du
conduit d'évacuation cela pourrait provoquer un incendie.
Taille de conduits
5 pouces
5 pouces
6 pouces
Heat & Glo • SL-550 / 750 / 950TV-IPI-E • 2119-900JFR Rev. E • 12/09
9 PIEDS
MINIMUM
48 PIEDS
MAXIMUM

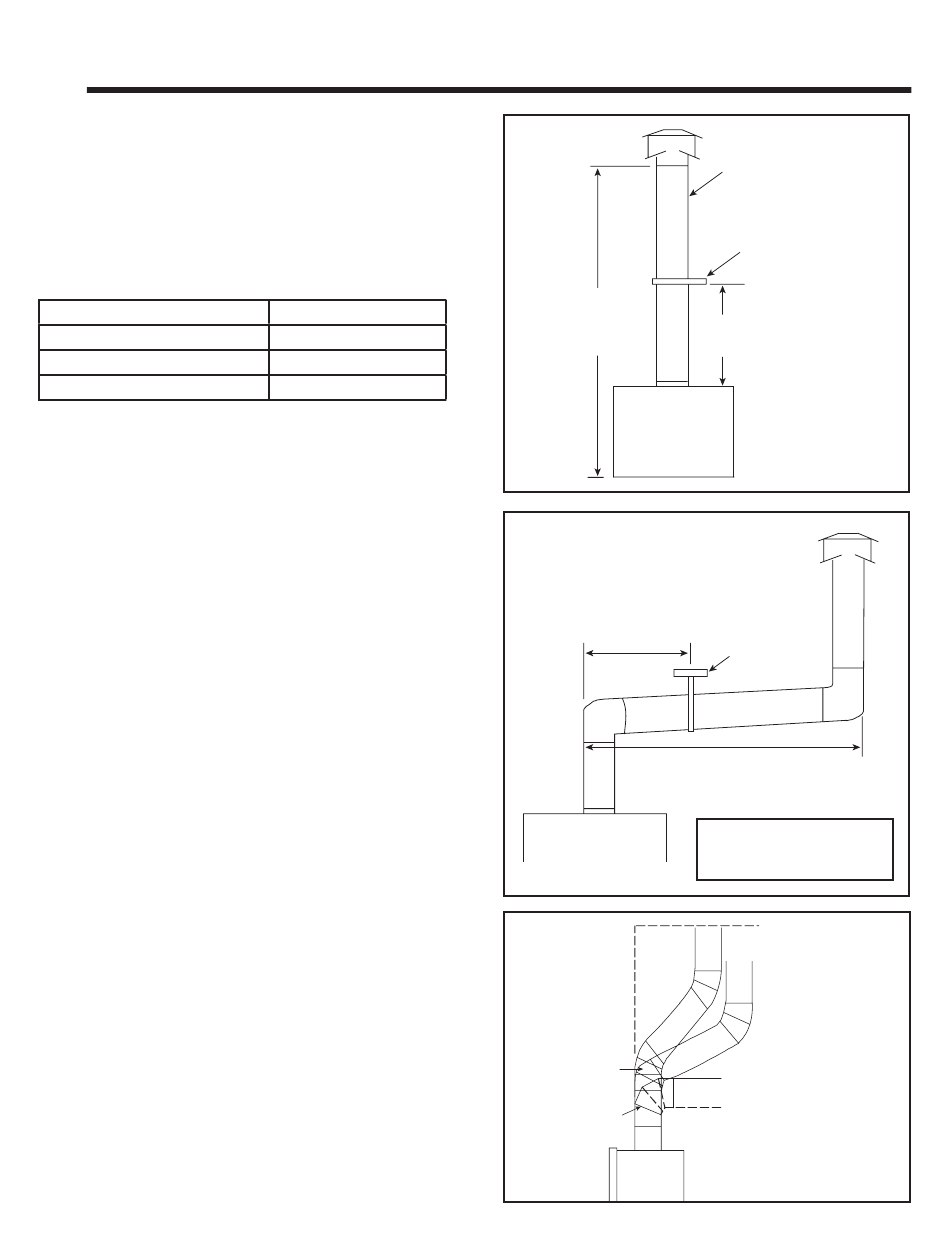

Figure 7.1
LES SUPPORTS D'ÉVENTS
SONT SELON LES
SPÉCIFICATIONS DU
FABRICANT D'ÉVENTS
L'ACHEMINEMENT HORIZONTAL MAXIMUM EST
DE 50 % DE LA VERTICALE L'ACHEMINEMENT
HORIZONTAL NE PEUT PAS DÉPASSER 15 PIEDS
Figure 7.2
MINIMUM
VERTICAL
9 PIEDS
COUDE DE
45 DEGRÉS
COUDE DE
90 DEGRÉS
Figure 7.3
LES DÉGAGEMENTS MINIMUM
SONT SELON LES SPÉCIFICATIONS
DU FABRICANT D'ÉVENTS
SANGLE MÉTALLIQUE
DE PLOMBIER
LES SUPPORTS D'ÉVENTS SONT
SELON LES SPÉCIFICATIONS
DU FABRICANT D'ÉVENTS
SANGLE MÉTALLIQUE
DE PLOMBIER
Note : Une montée de 1/4
po. par pied d'acheminement
horizontal est requise.
ACHEMINEMENT
HORIZONTALE
MAXIMUM - 15 PIEDS
SI LES DÉCALAGES
DÉPASSENT 45 DEGRÉS,
ADAPTEZ LES LIMITES
HORIZONTALES
Note : La distance horizontale
maximum est de 50 % de hau-
teur d'évent vertical.
