RocketFish RF-G1502 Guide D'installation Rapide

CONTENU DE L'EMBALLAGE
• Répartiteur HDMI
• Adaptateur d'alimentation c.a.
• Guide d'installation rapide
Sont nécessaires :
• Câbles HDMI à haut débit, tels que
ceux de Rocketfish, disponibles en
multiples longueurs.
Remarque : L'utilisation de ce produit avec
la vidéo 4K requiert l'usage de câbles avec
bande passante de 18 Gbit/s pour une
performance optimale.
INFORMATIONS DE BASE SUR CE RÉPARTITEUR HDMI
Ce répartiteur HDMI à deux voies Rocketfish transmet des signaux audio et vidéo HDMI à
partir d'une source unique, telle qu'un lecteur Blu-ray/DVD ou un récepteur de télévision
câblée/satellite à deux périphériques, tels qu'un téléviseur et un récepteur AV. C'est la solution
idéale pour transmettre le signal audio d'une source 4K à un récepteur AV (un qui ne prend
pas en charge l'intercommunication vidéo 4K) et le signal vidéo à un téléviseur 4K UHD.

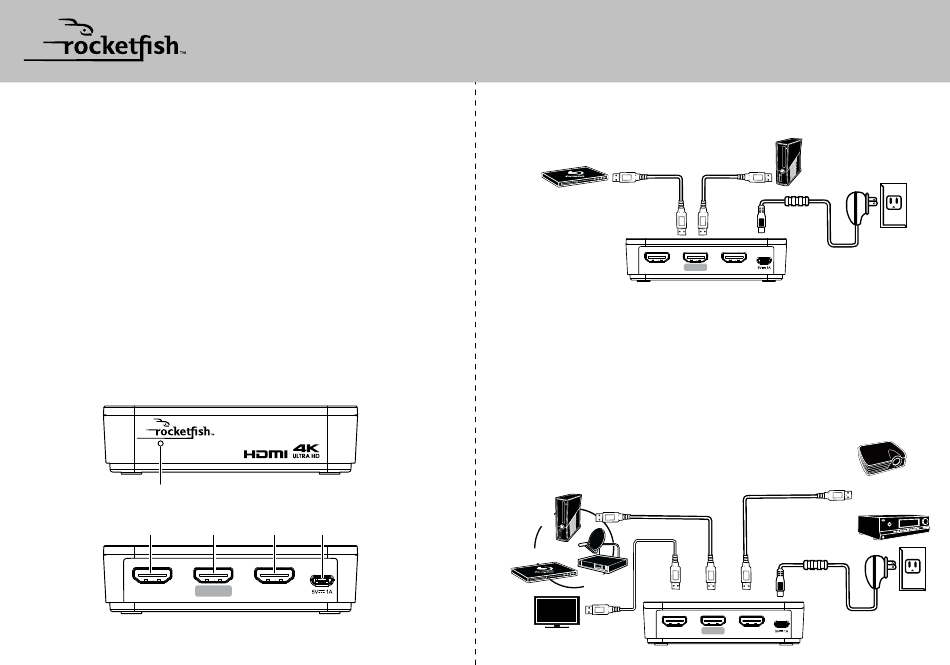

Panneau avant
DEL d'alimentation
Panneau arrière
SORTIE ENTRÉE
HDMI 1 HDMI
OUTPUT1
Avant l'utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
CARACTÉRISTIQUES
• Prend en charge la vidéo 3D
• Prend en charge une résolution maximale de
4K UHD
• Prend en charge une bande passante de 18 Gbit/s
• Compatible avec la plupart des téléviseurs,
projecteurs et les écrans vidéo avec entrées HDMI.
• Connecteurs plaqués or pour optimiser le
transfert du signal et la résistance à la corrosion
• Convient à la fonctionnalité de télécommande
HDMI CEC.
• Fixation murale possible avec des encoches en
trou de serrure intégrées (matériel non inclus).
SORTIE Micro USB
HDMI 2 5 V/1 A
INPUT OUTPUT2
GUIDE D'INSTALLATION RAPIDE
Répartiteur HDMI 4K RF-G1502
INSTALLATION DU RÉPARTITEUR HDMI
1 Connecter une extrémité d'un câble HDMI à haut débit (non inclus) à la source vidéo et
l'autre extrémité au port d'entrée (INPUT) du répartiteur HDMI.
Lecteur Blu-ray
HDMI
OUTPUT1
2 Connecter une extrémité d'un autre câble HDMI à haut débit au port de sortie 1
(OUTPUT1) du répartiteur HDMI, puis connecter l'autre extrémité du câble HDMI au port
d'entrée (IN) d'un composant de destination, tel qu'un récepteur AV, un projecteur ou un
TVHD.
3 Connecter une extrémité d'un autre câble HDMI au port de sortie 2 (OUTPUT2) du
répartiteur HDMI, puis connecter l'autre extrémité du câble HDMI au port d'entrée (IN)
d'un autre composant de destination, tel qu'un récepteur AV, un projecteur ou un TVHD.
4 Connecter l'adaptateur c.a. inclus à la prise micro USB du répartiteur HDMI et à une prise
secteur 110/120 V c.a. Le témoin DEL s'allume en blanc. Mettre en marche tous les
périphériques connectés et les utiliser. Il n'est pas nécessaire de débrancher l'unité. Il peut
rester branché.
Connexion d'un composant à un écran, un récepteur AV
ou un projecteur
Console de jeux vidéo
OU
Lecteur Blu-ray
Récepteur
câble/satellite
TVHD
Console de jeux vidéo
OU
Micro USB
HDMI
INPUT OUTPUT2
Micro USB
HDMI HDMI HDMI
OUTPUT1 INPUT OUTPUT2
Projecteur
OU
Récepteur AV
