FR
MONTAgE
174

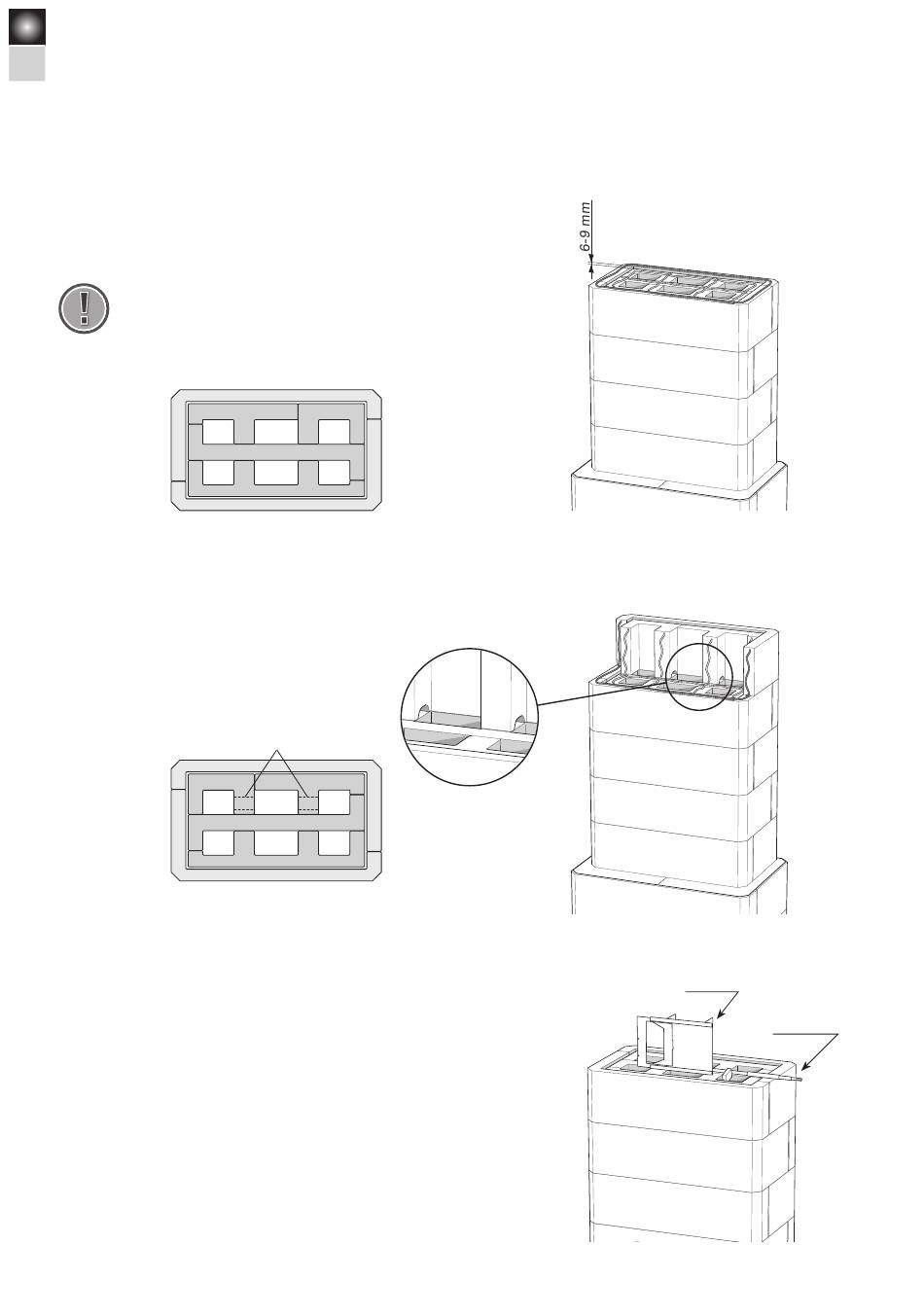

Les sections B2, B3 et B4 se montent de la même manière et de
manière inverse toutes les deux sections. Le cœur extérieur devra
être surélevé de 6-9 mm par rapport au cœur intérieur. Vérifiez avec
un niveau à bulle et efforcez-vous d'obtenir une paroi extérieure aussi
lisse et droite que possible afin de poser plus facilement le carrelage.
Si besoin, compensez avec des plaques de tôle entre les sections.
!
En cas de surélévation avec une section supplémentaire,
les éléments surélévateurs devront être montés sur la
section B4.
La section B5 est identique à la section inférieure sauf que les
éléments arrière du cœur intérieur comportent de petites cavités
sur le bord inférieur. Ces éléments spéciaux se retrouvent parmi les
éléments de la section B6 sur la palette de chargement.
En cas de raccordement du poêle par l'arrière, les préparatifs
nécessaires devront être effectués avant d'entamer la section B6.
Voir page 167.
Mettez le clapet en place. Introduisez le manchon de tuyau sur la
barre. Vérifiez que la commande du clapet de démarrage coulisse
et que la commande rotative du clapet de fumée fonctionne
correctement. Toutes deux doivent jouer facilement. La commande
est correctement placée lorsque le clapet de gaz de fumée couvre le
conduit de fumée arrière en laissant un interstice d'environ 2 mm.
Mettez en place les éléments de la section B6 autour du clapet afin
de vérifier l'ajustement.
N.B. Cavité
Clapet
Manchon de tuyau
