Festo CPX-AP-I-4AI-U-I-RTD-M12 Mode D'emploi page 9

Vue d'ensemble du produit

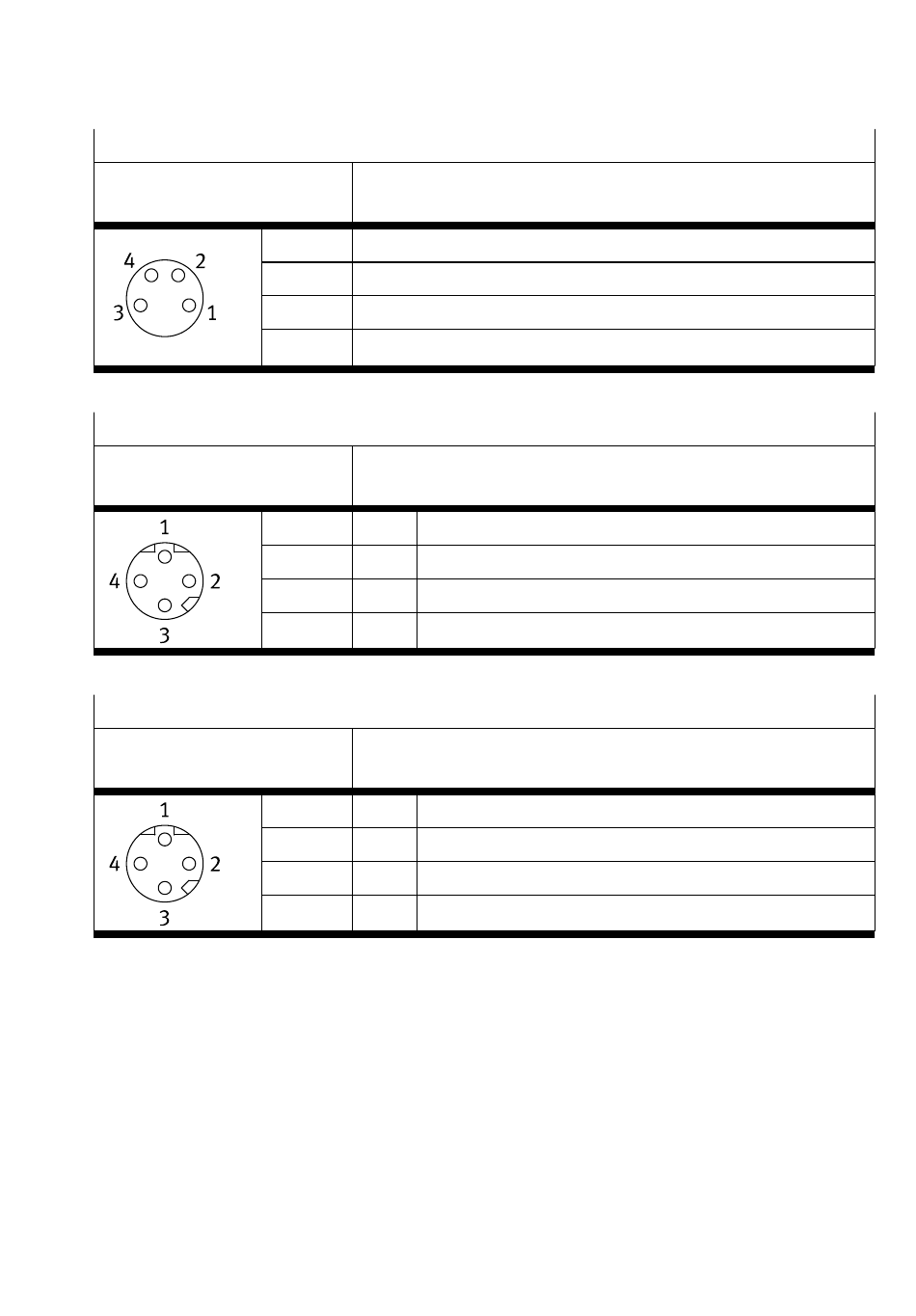

Raccord de réacheminement de la tension [XD2]
Connecteur femelle M8, à 4
pôles, codage A
Tab. 5 Raccord de réacheminement de la tension
Raccord communication système [XF10]
Connecteur femelle M8, à 4
pôles, codage D
Tab. 6 Raccord communication système
Raccord de la communication système [XF20]
Connecteur femelle M8, à 4
pôles, codage D
Tab. 7 Raccord communication système
Festo — CPX-AP-I-4AI-U-I-RTD-M12 — 2020-09a
Signal
1 Alimentation logique PS +24 V DC
2 Alimentation de charge PL 0 V DC
3 Alimentation logique PS 0 V DC
4 Alimentation de charge PL +24 V DC
Signal
1 TX Données d'émission
–
2 RX+ Données de réception +
3 TX+ Données d'émission +
4 RX Données de réception
–
Signal
1 RX Données de réception
–
2 TX+ Données d'émission +
3 RX+ Données de réception +
4 TX Données d'émission
–
–
–
–
–
