ou parallèlement à d'autres câbles, comme des câbles
d'antenne radio ou des câbles d'alimentation. Si cela n'est
pas possible, protégez les câbles à l'aide d'un conduit en
métal ou d'une protection contre les interférences
électromagnétiques.
• Le câble d'alimentation doit être installé le plus près possible
de la source d'alimentation.
◦ Si une rallonge est nécessaire, la jauge appropriée du
câble doit être utilisée
page
3).
◦ Des rallonges de câble installées de manière inappropriée
peuvent entraîner des dysfonctionnements en raison
d'une puissance d'émission insuffisante.

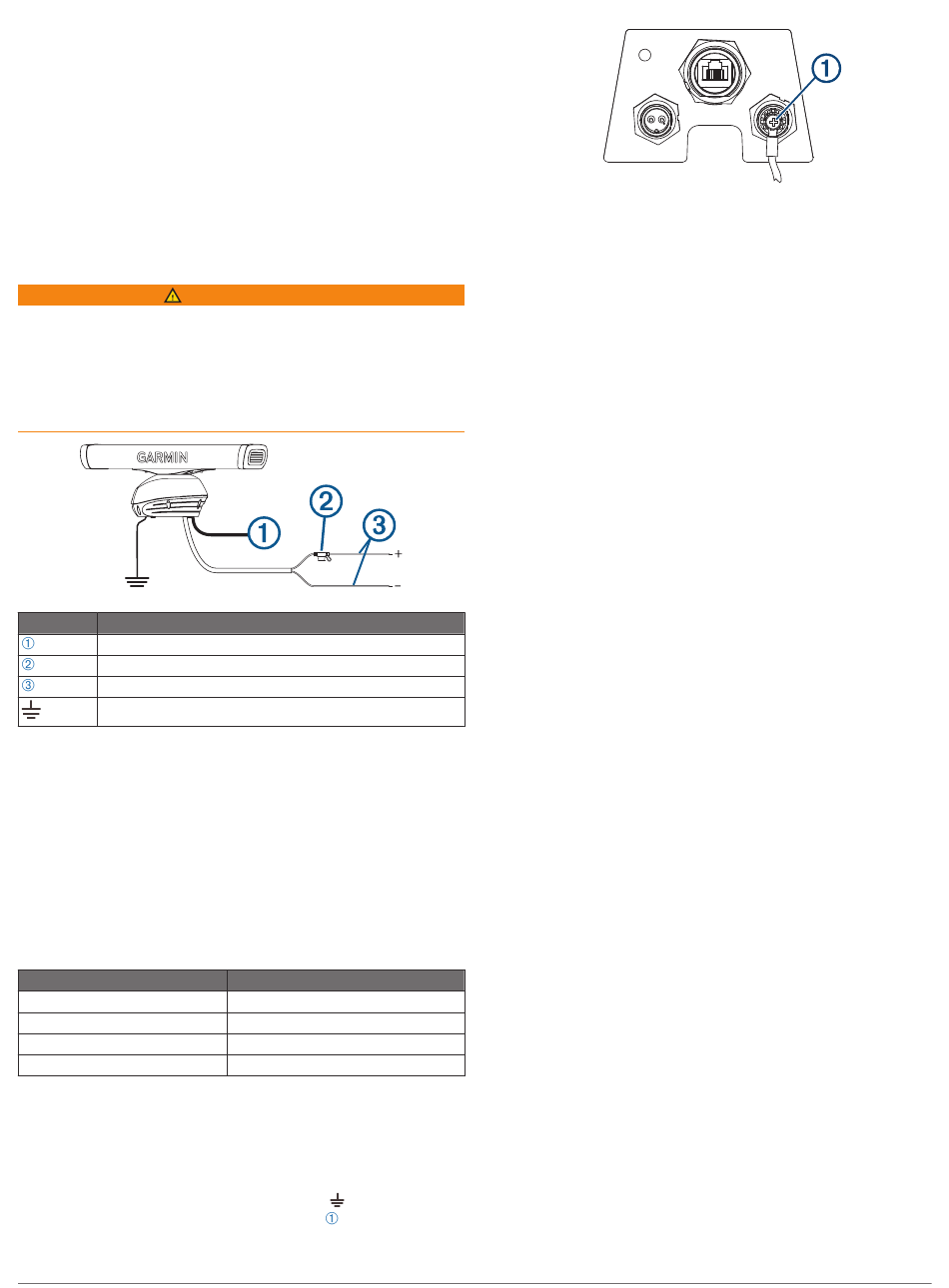

Raccordement à l'alimentation
AVERTISSEMENT
Lorsque vous connectez le câble d'alimentation, ne retirez pas
le porte-fusible en ligne. Pour éviter de vous blesser ou
d'endommager le produit en l'exposant au feu ou à une chaleur
extrême, le fusible approprié doit être placé comme indiqué
dans les caractéristiques techniques du produit. De plus, la
connexion du câble d'alimentation en l'absence du fusible
approprié annule la garantie du produit.
Elément
Description
Vers le réseau Garmin Marine Network
Porte-fusible de 15 A
Vers la batterie du bateau (de 10 à 32 V c.c.)
Connexion à la terre
1
Acheminez le câble d'alimentation vers le radar et la batterie
du bateau.
2
Connectez le câble d'alimentation à la batterie du bateau.
3
Connectez le câble d'alimentation au port POWER du radar.
Rallonge de câble d'alimentation
Il est recommandé de connecter directement le câble
d'alimentation à la batterie. Si une rallonge est nécessaire, la
jauge appropriée du câble doit être utilisée pour la longueur de
la rallonge.
Vous devez utiliser des manchons et un tube
thermorétrécissable pour créer une connexion étanche.
Distance
3 m (9 pi 10 po)
5 m (16 pi 4 po)
6,5 m (21 pi 3 po)
8 m (26 pi 2 po)
Connexion du radar à la masse
Le radar doit être connecté de façon appropriée à la masse, via
un fil en cuivre de 3,31 mm² (12 AWG) (non fourni).
1
Acheminez un fil en cuivre de 3,31 mm² (12 AWG) à une
prise de masse et jusqu'au piédestal du radar.
2
Connectez le fil au connecteur de masse ( ) situé sur le
piédestal à l'aide du manchon pré-installé .
(Rallonge de câble d'alimentation,
Jauge du câble
3,31 mm² (12 AWG)
5,26 mm² (10 AWG)
6,63 mm² (9 AWG)
8,36 mm² (8 AWG)
3
Enduisez la vis de masse et le manchon avec du mastic
d'étanchéité.
4
Connectez l'autre extrémité du fil à l'emplacement de la prise
de masse située sur le bateau, et enduisez la connexion
avec du mastic d'étanchéité.
Considérations relatives au réseau Garmin Marine
Network
Cet appareil se connecte aux périphériques Garmin Marine
Network pour échanger des données radar avec les autres
périphériques compatibles du réseau. Lors de la connexion à un
appareil du réseau Garmin Marine Network, tenez compte des
considérations suivantes.
• Un câble de réseau Garmin Marine Network doit être utilisé
pour toutes les connexions de réseau Garmin Marine
Network.
◦ N'utilisez pas de câble CAT5 ni de connecteurs RJ45
d'autres fournisseurs pour les connexions de réseau
Garmin Marine Network.
◦ D'autres câbles et connecteurs de réseau Garmin Marine
Network sont disponibles chez votre revendeur Garmin.
• Bien que ce ne soit pas recommandé, vous pouvez utiliser un
connecteur démontable pour créer un câble Garmin Marine
Network de la longueur de votre choix, si nécessaire.
Reportez-vous aux instructions fournies avec le connecteur.
Fonctionnement du radar
Toutes les fonctions de ce radar sont commandées à partir de
votre traceur Garmin. Reportez-vous à la section consacrée au
radar du manuel d'utilisation de votre traceur pour obtenir les
instructions de fonctionnement. Pour télécharger le tout dernier
manuel, rendez-vous sur www.garmin.com/support/.
Mise à jour du logiciel
Vous devrez peut-être mettre à jour le logiciel de l'appareil
lorsque vous l'installerez ou que vous ajouterez un accessoire.
Pour mettre à jour le logiciel, vous devez disposer soit d'un
lecteur de carte mémoire Garmin, soit d'un autre traceur Garmin
connecté au réseau Garmin Marine Network.
Chargement du nouveau logiciel sur une carte mémoire
L'appareil peut contenir une carte mémoire de mise à jour
logicielle. Dans ce cas, suivez les instructions fournies avec la
carte. Si aucune carte mémoire de mise à jour logicielle n'est
fournie, copiez la mise à jour logicielle sur une carte mémoire.
1
Insérez une carte mémoire dans le lecteur de carte SD de
l'ordinateur.
2
Visitez le site www.garmin.com/support/software/marine.html.
3
Sélectionnez Télécharger en regard de « Garmin Marine
Network with SD card. »
4
Confirmez avoir lu et accepté les conditions.
5
Sélectionnez Télécharger.
6
Sélectionnez Exécuter.
7
Sélectionnez le lecteur associé à la carte mémoire puis
sélectionnez Suivant > Terminer.
3
