Installation de la valve et du contrôleur
Les légendes des images d'installation du système correspondent aux
étapes de cette procédure.
1.
Installez tous les composants autres que ceux de la valve et le
contrôleur Pµlse qui couvrent tout le système de dosage. Par
exemple, si vous utilisez un réservoir de fluide, positionnez et
installez tous ses composants. Pour tous les composants auxiliaires,
reportez-vous au guide de démarrage rapide et / ou au manuel
utilisateur fournis avec ces composants pour obtenir les instructions
d'installation, de réglage et de fonctionnement.
Veiller à ce que de l'air circule autour du contrôleur. Un blocage de
l'écoulement de l'air peut provoquer une surchauffe.
2.
Installez ou positionnez le contrôleur Toµch. Le contrôleur peut être
intégré à des machines existantes ou utilisé comme unité autonome :
• Pour intégrer le contrôleur à des machines
existantes, retirez les pieds (si nécessaire) et
utilisez les spécifications suivantes pour l'installer
sous forme de montage en rack standard.
- Hauteur : 3U
- Largeur : 28 Hp
- Profondeur : pour 160 mm
• Pour utiliser le contrôleur comme appareil de
table, abaissez les pieds articulés.
• Assurez-vous qu'il y a un écoulement d'air
suffisant autour du contrôleur.
3.

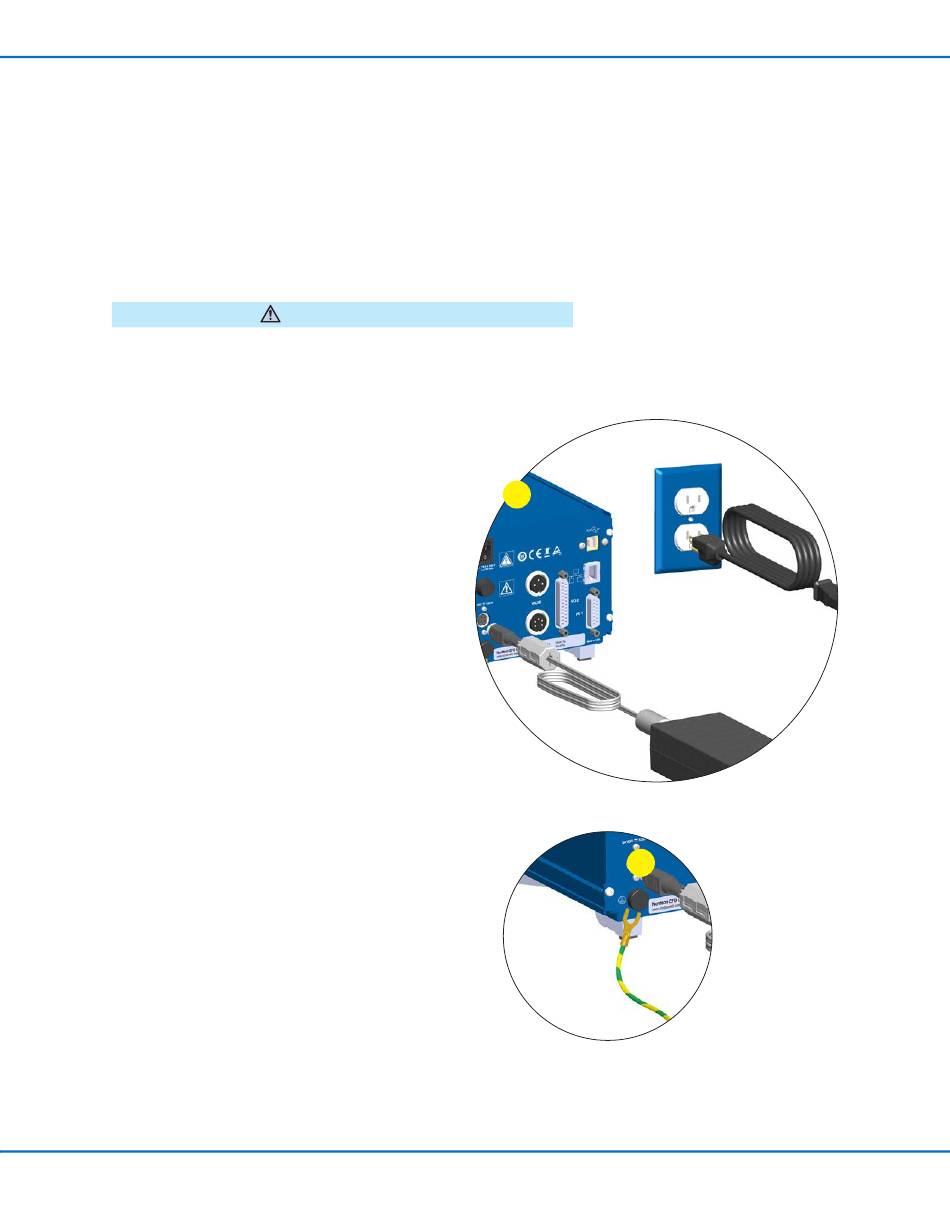

Reliez le contrôleur à l'alimentation électrique
comme suit :
a.
Branchez le câble d'alimentation à l'arrière du
contrôleur et à votre source d'alimentation locale
en respectant les instructions suivantes :
• Utilisez uniquement le câble d'alimentation
fourni et le bloc d'alimentation.
• Assurez-vous que la source d'alimentation
est située près de l'appareil et est facilement
accessible.
• Utilisez uniquement un circuit avec fusible ou un
disjoncteur de 20 A ou moins.
b.
Branchez un câble de terre de section 1,3 mm (16
AWG) à la vis de mise à la terre du châssis située à
l'arrière de l'appareil avec une languette de masse
dentée. Le câble doit être enveloppé d'une gaine
verte avec une raie jaune ou doit être non-isolé (nu).
c.
Fixez l'extrémité opposée du câble de terre à une
masse permanente à l'aide de rondelles dentées ou
d'une languette dentée.
www.nordsonefd.com/fr dosageinfo@nordsonefd.com
ATTENTION
+33 (0) 1 30 82 68 69 Les services et les points de vente des systèmes de dosage Nordson EFD sont présents dans le monde entier.
Contrôleurs Séries PICO Toµch
3a
3b
15
