5.2 Utilisation CAN sans contrôleur central (mode maître/esclave)
L'un des détecteurs de gaz de série 60xx peut servir de
contrôleur. Il peut activer la ventilation pour tous les capteurs,
ou pour un groupe. L'utilisation d'un contrôleur spécifique
est facultative; elle permet l'ajout d'un afficheur dans certains
emplacements, comme à l'entrée d'un local comportant
des installations mécaniques, ou d'interfacer avec plusieurs
démarreurs de ventilateur situés au même endroit. Les
démarreurs et les volets motorisés sont branchés au détecteur
le plus proche dans chaque zone.

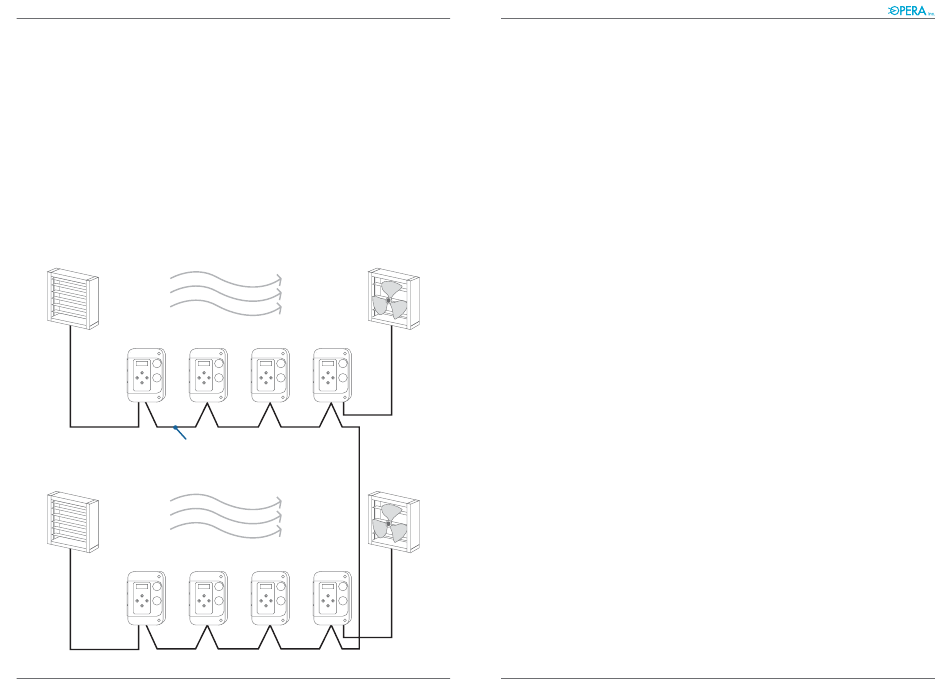

60xx
Zone 1
24Vca 2 conducteurs 18-20 AUG
CAN 2 conducteurs shieldés et toursadés 22-24 AUG
60xx
Zone 2
Série 6000 Détecteur de gaz numérique/contrôleur
60xx
60xx
60xx
60xx
60xx
60xx
5.3 Configuration par défaut
Les capteurs sont expédiés préchargés avec des paramètres
par défaut qui peuvent être changés sur les lieux selon la
séquence souhaitée par de simples entrées sur le clavier.
Les paramètres par défaut font en sorte que si une alarme
de niveau 1, 2 ou 3 se déclenche sur un capteur, les relais de
l'appareil s'activent et transmettent un message à tous les
autres capteurs, leur demandant d'activer leurs propres relais.
Le système de ventilation peut être connecté à n'importe quel
relais (normalement le niveau 1). Il s'agit essentiellement d'une
zone de configuration unique.
5.4 Création de zones ou de groupes
Afin de contrôler des zones multiples d'un même réseau, réglez
la transmission de messages sur chaque capteur et attribuer
différents messages pour les différentes zones.
Les messages de transmission par défaut sont 1, 2 et 3 pour les
niveaux d'alarme 1, 2 et 3 pour la zone 1.
Réglez les capteurs de la zone 2 pour qu'ils transmettent les
messages 4, 5 et 6.
Réglez les capteurs de la zone 3 pour qu'ils transmettent les
messages 7, 8 et 9 et ainsi de suite.
5.5 Adresses
Attribuez à chaque capteur et contrôleur une adresse distincte
(paramètre 39). Par exemple, 1, 2, 3, 4, etc. Il est important de
ne jamais utiliser le même numéro d'adresse sur le même câble
de réseau.

5.6 Relais de sortie

Les relais numéro 1 et 2 s'activeront si le gaz détecté par le
capteur déclenche l'alarme de niveau 1 ou 2. Ils s'activeront
également à la réception d'un code (paramètres 36 et 37)
passant sur le réseau, en provenance d'autres capteurs.
Étant donné que le contrôleur de base de série 6000 ne
