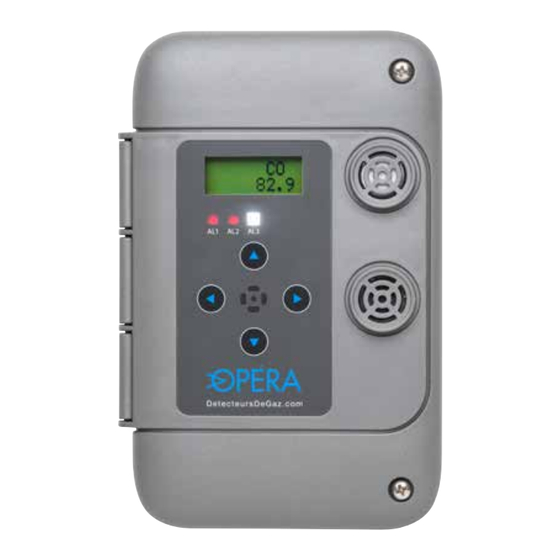

Opera 6000 Série Mode D'emploi

Masquer les pouces Voir aussi pour 6000 Série:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Version 005.03
Série 6000
Détecteur de gaz numérique/contrôleur
MODE D'EMPLOI

Publicité

Table des Matières
loading

Manuels Connexes pour Opera 6000 Série

Sommaire des Matières pour Opera 6000 Série

  • Page 1 Version 005.03 Série 6000 Détecteur de gaz numérique/contrôleur MODE D’EMPLOI...

  • Page 3: Table Des Matières

    TABLE DES MATIÈRES Description générale Applications Caractéristiques Spécifications Interface de l’utilisateur Guide de sélection du modèle Installation Emplacement des détecteurs Raccordements Installation étape-par-étape Opération Affichage à l’écran Paramètres par défaut Modification des paramètres Liste des paramètres Séquence des opérations Configuration réseau Au moyen d’un contrôleur central CAN Utilisation CAN sans contrôleur central Configuration par défaut...

  • Page 4: Description Générale

    1.0 Description générale Informations relatives à la sécurité Le présent manuel contient toutes les informations requises pour installer, opérer et entretenir les détecteurs de gaz Série 6000. Veuillez prendre le temps de le lire et de l’étudier avant d’essayer d’installer ou d’opérer les détecteurs. L’installation et l’opération des détecteurs non conformes à...

  • Page 5: Interface De L'utilisateur

    Délai de fermeture: 0-999 secondes (16 minutes) • Température d’opération : -20 Co à 40 Co (-4 F à 104 F) • Utilisation intérieure • Boîtier résistant aux flammes en polycarbonate ABS classé UL94V0, 5VB et 5VA • Standards; en conformité à UL61010-01, CSA C22.2 61010- 1-12, ANSI/ISA 61010-1, CSA C22.2 no.

  • Page 6: Guide De Sélection Du Modèle

    2.0 Guide de sélection du modèle 6000-B 6000-A • 2 relais • 1 relais • pas de sortie analogique • 2 sorties analogiques Contrôleur seulement 60xx-xx-B 60xx-xx-A Type de gaz Type de gaz Type de gaz Type de gaz (voir le tableau) si un (voir le tableau) si un...
  • Page 7 Type de gaz Échelle Ammoniac 0-250 ppm Argon (appauvrissement en O 0-50% O Butane 0-50% LIE Dioxyde de carbone 15-2000 0-2000 ppm Dioxyde de carbone 15-5000 0-5000 ppm Monoxyde de carbone 0-100 ppm Monoxyde de carbone 02-250 0-250 ppm CO H Monoxyde de carbone 02H2nul 0-100 ppm...

  • Page 8: Emplacement Des Détecteurs

    3.0 Emplacement des Détecteurs 3.1 Emplacement des détecteurs Couverture L’emplacement des détecteurs avec sonde de diffusion est basé sur le temps requis entre l’émission du gaz à sa source et la lecture des sondes. Ceci s’applique sur tous les types de sonde. •...
  • Page 9 les détecteurs de monoxyde de carbone et les détecteurs de monoxyde de carbone combinés avec les détecteurs de dioxyde d’azote sont installés de 3-5 pieds (1 à 2 mètres) du sol quand le plafond est de 7 à 10 pieds de hauteur. Si les plafonds sont à...

  • Page 10: Raccordements

    3.2 Raccordements 3.2.1 Raccordement Modèle 6000-A Position haut 20ma FDL CAN FDL BACnet Position bas10v Réseau entrée Relais 1 sortie analogique BACnet NO COM ANA1 G ANA2 binaire MSTP – Shield non utilisé Transformateur Réseau 120/24 vca détecteurs supplémentaires Haut (H) 5 va pour chaque détecteur Bas (L)

  • Page 11: Raccordement Modèle 6000-B

    3.2.2 Raccordement Modèle 6000-B FDL CAN FDL BACnet Réseau entrée Relais 1 Relais 2 BACnet NO COM NO COM binaire MSTP – Shield non utilisé Transformateur Réseau 120/24 vca détecteurs Haut (H) supplémentaires 5 va pour chaque Bas (L) détecteur Shield (sur première unité...

  • Page 12: Installation Étape-Par-Étape

    3.3 Installation étape-par-étape Important. Tout le câblage doit être conforme au code du bâtiment, à la réglementation et aux lois locales. Toute utilisation de l’équipement ne respectant pas les spécifications d’utilisation du manufacturier met en jeu la protection initiale fournie par l’équipement.
  • Page 13 premier capteur ou contrôleur de la chaîne de même que sur le dernier. Un contrôleur sans module de sonde peut être localisé n’importe où sur la chaîne. Assurez-vous que son cavalier de fin de ligne est fermé (bas) s’il est situé au milieu.
  • Page 14 démarreur magnétique source de courant pour ventilateur ventilateur d’évacuation source de courant pour contrôles volet motorisé transformateur 24 vca aux autres détecteurs panneau électrique Série 6000 Détecteur de gaz numérique/contrôleur...

  • Page 15: Opération

    4.0 OPÉRATION 4.1 Affichage à l’écran Le moniteur ACL affiche le type de gaz et la concentration de gaz actuelle, selon le modèle de module de sonde branché. Si deux modules de sonde sont installés, l’affichage alternera entre eux. Adresse (Voir Type de gaz paramètre 56) Concentration...

  • Page 16: Paramètres Par Défaut

    secondes afin d’activer le mode manuel. Puis, cliquez à nouveau pour augmenter le temps de 5 à 60 minutes. Cela déclenchera l’alarme 1, 2 ou 3 (suivant le paramètre 69) et enverra des messages de transmission d’alarme par les paramètres 9 à 17 aux autres capteurs du réseau CAN.

  • Page 17: Liste Des Paramètres

    4.4 Liste des paramètres Paramètres du module de sonde A (prise du haut) Description Échelle Défaut Alarme 1 seuil, active relais 1 échelle par module A1Del Alarme 1 délai d’ouv. (en secondes) 0-999 A1Off Alarme 1 délai de ferm. 0-999 (en secondes) Alarme 2 seuil, active relais 2 échelle par...

  • Page 18: Liste Des Paramètres (Suite)

    4.4 Liste des paramètres (suite) Paramètres du module de sonde B (prise du bas) Description Échelle Défaut AL1-B Alarme 1 seuil échelle par module A1Del Alarme 1 délai d’ouv. (en secondes) 0-999 A1Off Alarme 1 délai de ferm. (en secondes) 0-999 AL2-B Alarme 2 seuil, (modèle 6000B...
  • Page 19 4.4 Liste des paramètres (suite) Paramètres généraux Description Échelle Défaut R1Rx Reçoit message d’activer relais 1, 0-255 réseau CAN Nombres supérieurs à 100 excluant alarmes de gaz locales R2Rx Reçoit message d’activer relais 2, 0-255 réseau CAN R3Rx Reçoit message d’activer l’alarme 0-255 sonore et le stroboscope Réseau CAN Adresse d’identification du capteur,...
  • Page 20 Description Échelle Défaut Débit en bauds de BACnet 0/1/2/3 0-9600 1=19200 2=38400 3=76800 Verrouillage du clavier, 0=désactivé 1=activé TMod Température modifier/étalonner -9/+9 ºC ATHi Limite d’alarme température élevée, utilisée 0-99 ºC pour la ventilation d’été (alarme 1) °C Délai de réchauffement désact. 0-99 alarmes (secondes) Adresse MAC BACnet maximum...
  • Page 21 4.4 Liste des paramètres (suite) Paramètres généraux Description Échelle Défaut AMinA Transmission analogique. Pourcentage 0-100 minimum de l’échelle pour 4 ma Module A AMAxA Transmission analogique. Pourcentage 0-100 maximum de l’échelle pour 20ma Sonde A ADRxA Message réçu pour contrôle local 0-255 sortie analogique sonde A ADTxB...

  • Page 22: Séquence Des Opérations

    4.5 Séquence des opérations Les détecteurs sont programmés avec les options nécessaires pour un usage standard et peuvent être modifiés par l’utilisateur en tout temps en utilisant le clavier. 2. Lors de la mise en fonction l’écran affichera le numéro de la version du logiciel utilisé...
  • Page 23 fermeture s’activera. La minuterie s’effacera si le gaz monte plus haut que celle du réglage. 8. Lorsque la minuterie du délai de fermeture arrive à la fin le relais 1 sera désactivé, la lumière DEL s’éteindra et la transmission du message d’erreur relais 1 cessera, et ainsi désactivera les relais sur les autres unités.
  • Page 24 14. Lorsqu’un détecteur est défectueux l’unité transmettra un message défectueux, option 59, à tous les autres détecteurs et contrôleurs. 15. Pour vérifier les fonctions de relais et activer la ventilation vous pouvez utiliser le mode manuel en pressant sans lâcher la flèche du haut pendant 5 secondes sur l’écran d’accueil.

  • Page 25: Configuration Réseau

    5.0 Configuration réseau 5.1 Au moyen d’un contrôleur central CAN Un contrôleur de série 6000 de base sert de point de connexion central au système de ventilation. Les capteurs de gaz de série 60xx transmettent les messages d’alarme au contrôleur central. Un contrôleur peut afficher jusqu’à...

  • Page 26: Utilisation Can Sans Contrôleur Central

    5.2 Utilisation CAN sans contrôleur central (mode maître/esclave) L’un des détecteurs de gaz de série 60xx peut servir de contrôleur. Il peut activer la ventilation pour tous les capteurs, ou pour un groupe. L’utilisation d’un contrôleur spécifique est facultative; elle permet l’ajout d’un afficheur dans certains emplacements, comme à...

  • Page 27: Configuration Par Défaut

    5.3 Configuration par défaut Les capteurs sont expédiés préchargés avec des paramètres par défaut qui peuvent être changés sur les lieux selon la séquence souhaitée par de simples entrées sur le clavier. Les paramètres par défaut font en sorte que si une alarme de niveau 1, 2 ou 3 se déclenche sur un capteur, les relais de l’appareil s’activent et transmettent un message à...

  • Page 28: Guide D'entretien

    Étant donné que le contrôleur de base de série 6000 ne comporte aucun capteur, ses relais ne s’activeront qu’à la réception de codes provenant du réseau. Le contrôleur de série 6000 peut contrôler deux zones grâce à ses deux relais. En l’absence de contrôleur, l’appareil maître doit faire partie du groupe qu’il contrôle.
  • Page 29 4. Injectez le gaz zéro en bouteille dans le premier module. Utilisez un débit de 0.1 LPM à 1 LPM. L’attache du tuyau sur la sonde ne doit pas être complètement scellée. Si elle est complètement scellée la pression augmentera et affectera la lecture (hausse).

  • Page 30: Conifguration Réseau Bacnet

    7.0 Conifguration Réseau BACnet Pour modifier les paramètres consultez la section 4.3 Option 46 Sélection du mode BACnet MSTP 0, 1, 2 défaut 0 0= désactivation de la communication 1= activation de la communication 2= activation de la communication et affichage de tous les détecteurs du réseau CAN Option 47...

  • Page 31: Ventilation Contrôlée Par Détecteurs De Gaz

    Table des objets Type (instance) Nom de l’objet Propriété Description gas reading 1 valeur actuelle (R) lecture de gaz sonde gas reading 2 valeur actuelle (R) lecture de gaz sonde temperature valeur actuelle (R) température en celsius BI 0 input 1 valeur actuelle (R) entrée auxiliaire 0/1 BO 0...
  • Page 32 697 rue Meloche Dorval, Québec Canada H9P 2S4 514-556-3013 info@detecteursopera.com www.DetecteursDeGaz.com...
