Remarque – Selon la source d'alimentation CC, la borne négative de -48 V ou -60V
(bornes négative) peut être identifiée par un signe moins (-) et la borne positive de
retour de -48 V ou -60 V par un signe plus (+).
4. Dénudez chaque câble de la source d'alimentation CC sur 13 mm.
Ne dépassez pas 13 mm sur chaque câble. En effet, une partie non isolée du fil
risquerait de rester exposée après la connexion du connecteur CC.

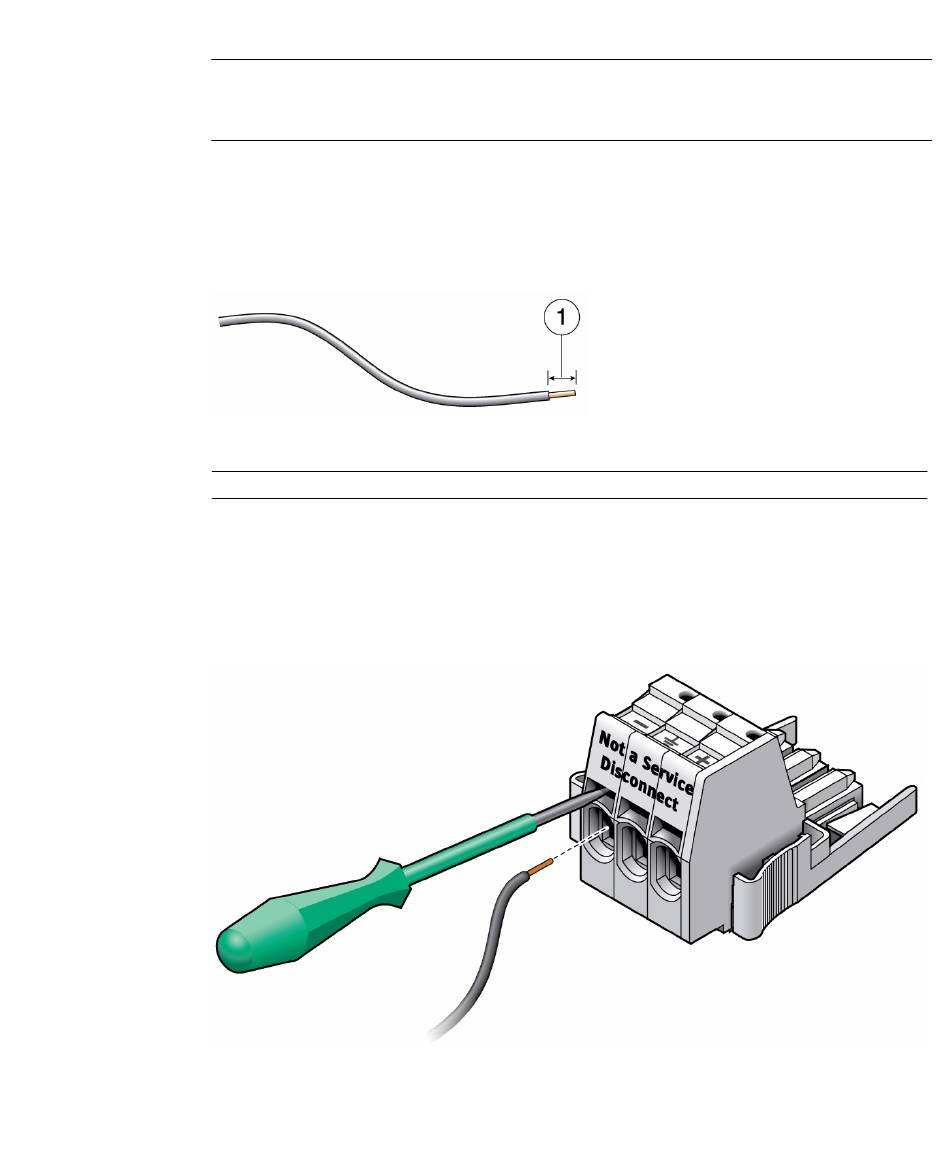

Dénudage du fil
FIGURE :
Légende de la figure
1
Dénudez le fil sur 13 mm.
5. Ouvrez la bride en insérant un levier de bride (ou un petit tournevis plat) dans
l'orifice rectangulaire situé immédiatement au-dessus de l'orifice de la prise
d'entrée CC dans lequel vous souhaitez insérer le premier câble et appuyez
pour ouvrir la bride.
Ouverture de la bride de la prise CC à l'aide d'un outil pour bride
FIGURE :
Assemblage et installation des câbles d'alimentation CC pour le serveur Sun SPARC Enterprise T5220
105
