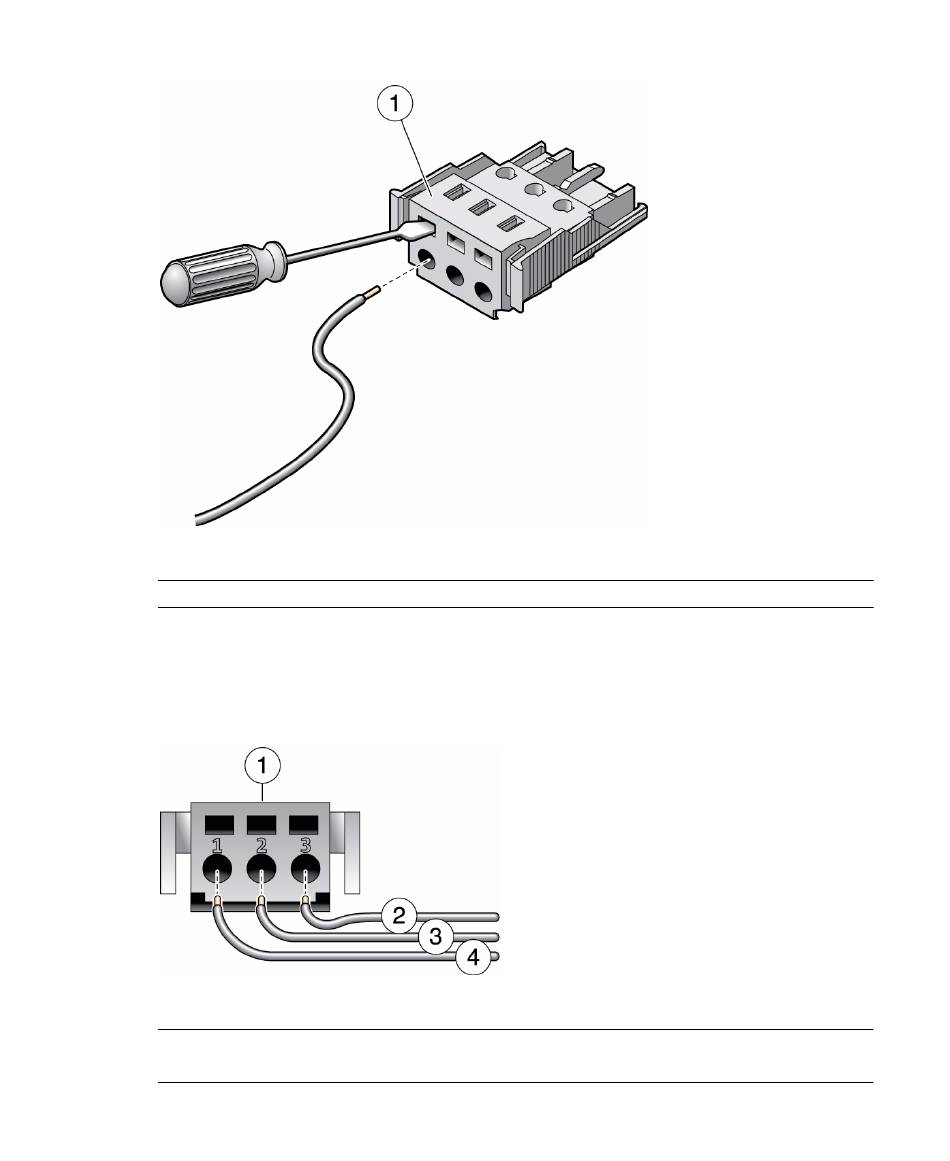

Ouverture de l'orifice à l'aide d'un tournevis
FIGURE :
Légende de la figure
1
6. Insérez la partie dénudée du câble concerné dans l'orifice circulaire de la prise
d'entrée CC.
Assignation de câblage des connecteurs
FIGURE :
Légende de la figure
1
2
94 Guide d'installation des serveurs Sun SPARC Enterprise T5120 et T5220 • Juillet 2009
Haut de la prise d'entrée
Haut du connecteur
Depuis le retour de -48 V ou -60 V
3 Dessus du connecteur (vert/jaune)
4 Depuis -48 V ou -60 V
