Station relais 8 voies multifonction

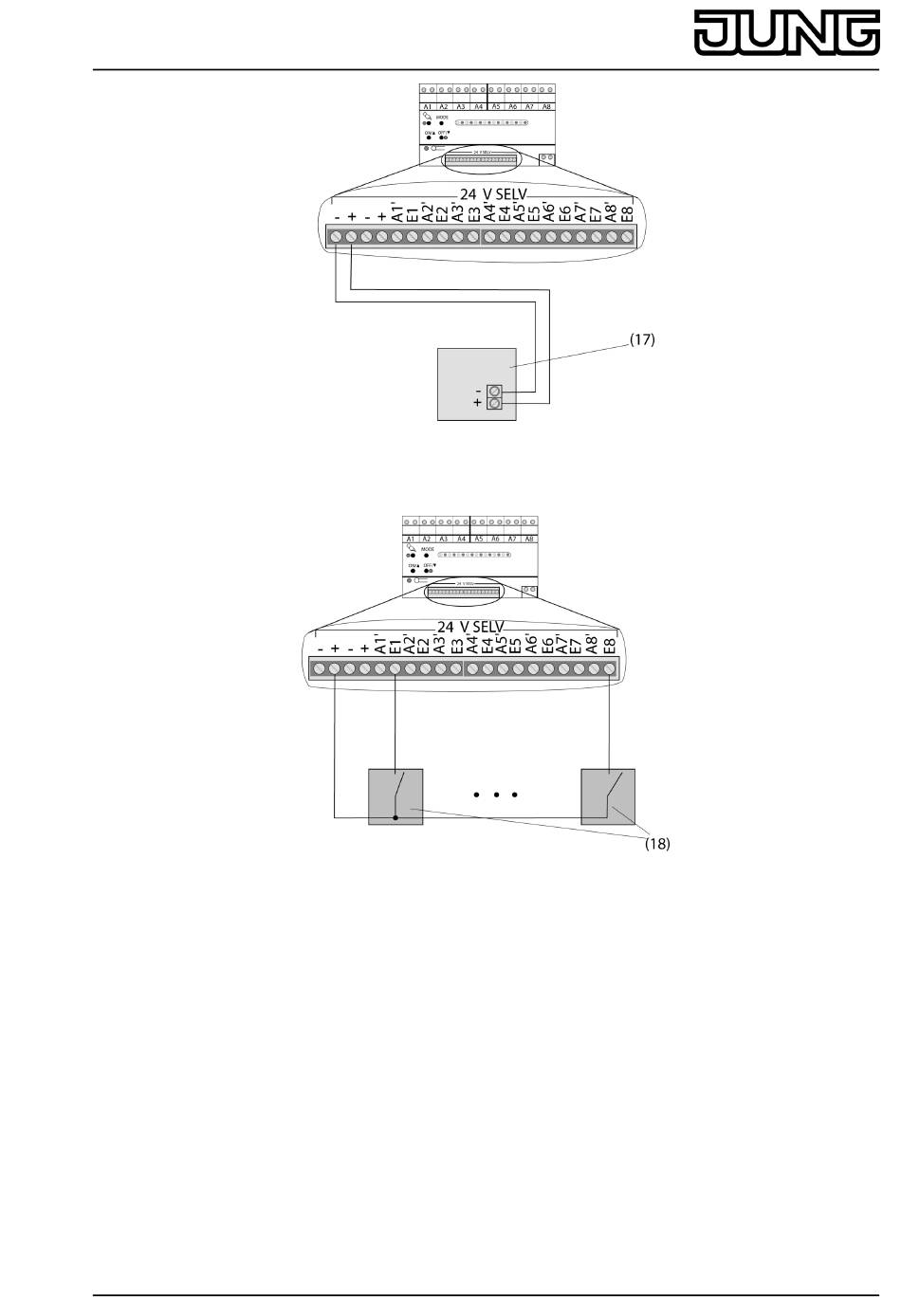

Figure 6: Exemple de raccordement du module sensoriel ou du module de touche sensorielle
Figure 7: Exemple de raccordement de la touche d'installation non éclairée
Raccordement d'une touche sensorielle 24 V ou d'un module de touche sensorielle 24 V
sur plusieurs stations relais
En cas de fonctionnement avec des touches sensorielles 24 V ou des modules de touches sen-
sorielles 24 V, il est possible de les raccorder à quatre stations relais max. Pour cela, les pôles
moins des différentes stations relais doivent être raccordés entre eux. Une touche sensorielle
24 V permet par ex. de commuter les sorties de charge de plusieurs stations relais (figure 8) ou
de réaliser la commande centrale de plusieurs stations relais (figure 9).
Exemple de raccordement d'une touche sensorielle 24 V à deux stations relais. Dans ce cas, le
canal 1 de la touche sensorielle 24 V commande la sortie de charge A1 de la station relais
droite et le Kanal 2 la sortie de charge A2 de la station relais gauche (figure 8).
Exemple de raccordement de la commande centrale. Pour cet exemple, la fonction centrale doit
être activée sur les deux stations relais (voir chapitre 5.2. Mise en service).
o
Raccorder la touche sensorielle 24 V selon l'exemple de raccordement. Dans ce cas, le ca-
nal 7 de la touche sensorielle 24 V commute la MARCHE centrale et le Kanal 8 l'ARRÊT
central (figure 9).
82556943
J:0082556943
7/14
01.10.2012
