Gestion d'éclairage
Station relais 8 voies multifonction
Montage de l'appareil
Respecter la plage de température (voir chapitre 6.1. Caractéristiques techniques). Assurer un
refroidissement suffisant.
Les bornes de sortie se trouvent en-haut (figure 4).
o
Saisir l'appareil sur le profilé chapeau selon EN 50022.
Raccordement à la tension secteur
o
Raccorder la tension secteur au raccord (7) (figure 4).
Raccordement des charges
Respecter les caractéristiques techniques.
Respecter l'intensité maximale admissible (figure 3).

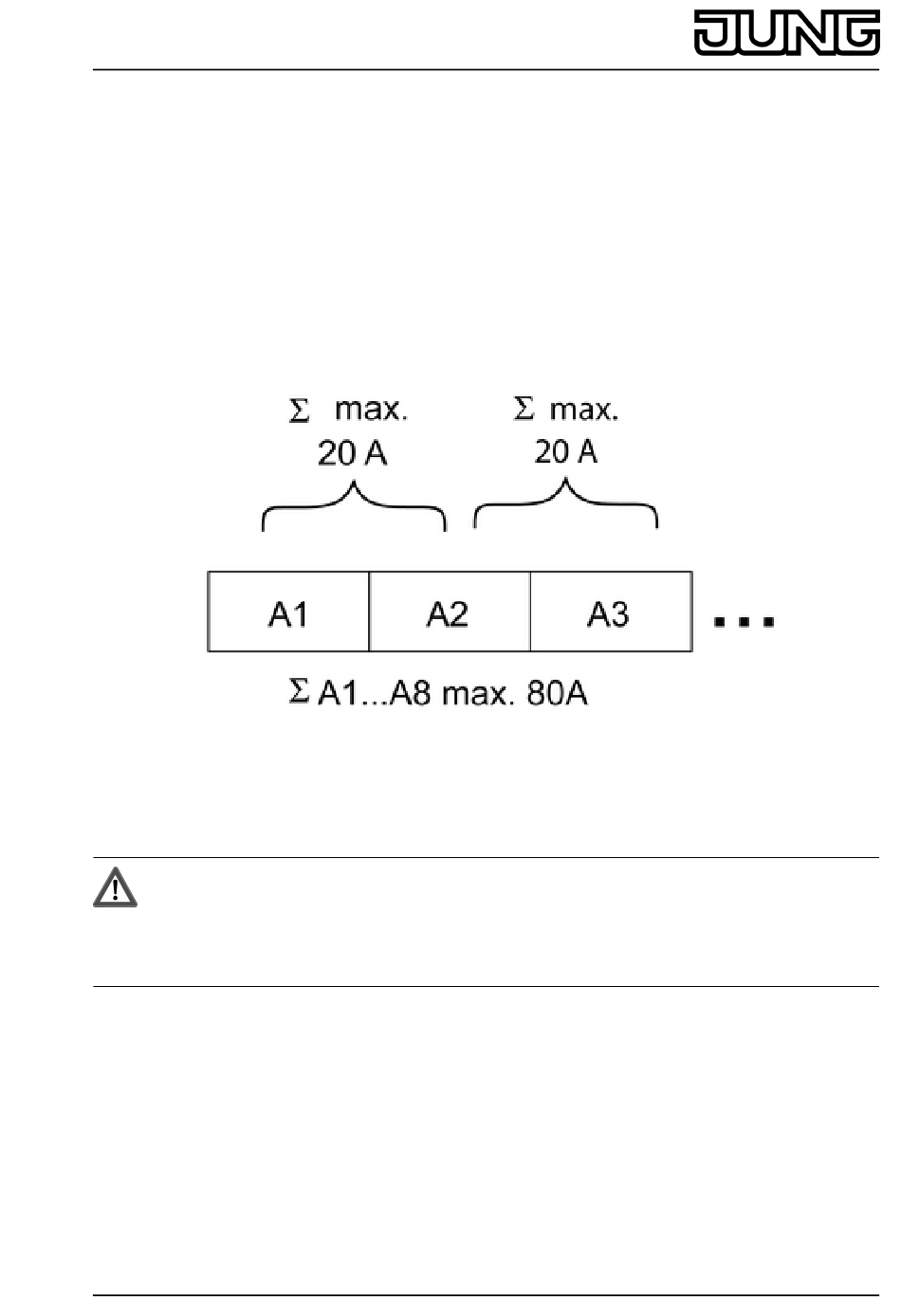

Figure 3: Intensité maximale admissible des sorties de charge
i En mode Store, deux sorties de charge voisines forment toujours une sortie de store.
Chaque sortie de charge gauche A1, A3, ..., ... est destinée à la montée et chaque sortie
de charge droite A2, A4, ..., ... est destinée à la descente.
ATTENTION!
Échauffement inadmissible à charge trop élevée de l'appareil.
L'appareil et les câbles raccordés peuvent être endommagés au niveau du rac-
cord.
Ne pas dépasser l'intensité maximale admissible.
o
Raccordement des charges selon l'exemple de raccordement (figure 4).
82556943
J:0082556943
5/14
01.10.2012
