Si les commutateurs Spine sont envoyés séparément, installez-les à l'emplacement U1 sur
chaque rack. Pour obtenir des instructions d'installation, reportez-vous au document relatif aux
commutateurs IB intitulé, Sun Datacenter InfiniBand Switch 36 HTML Collection for Firmware
Version 2.1 à l'adresse
2.
Retirez les sept connexions inter-commutateurs entre les commutateurs Leaf,
ainsi que les deux connexions entre les commutateurs Leaf et le commutateur
Spine.
3.
A partir de chaque commutateur Leaf, répartissez huit connexions sur les
commutateurs Spine dans tous les racks.

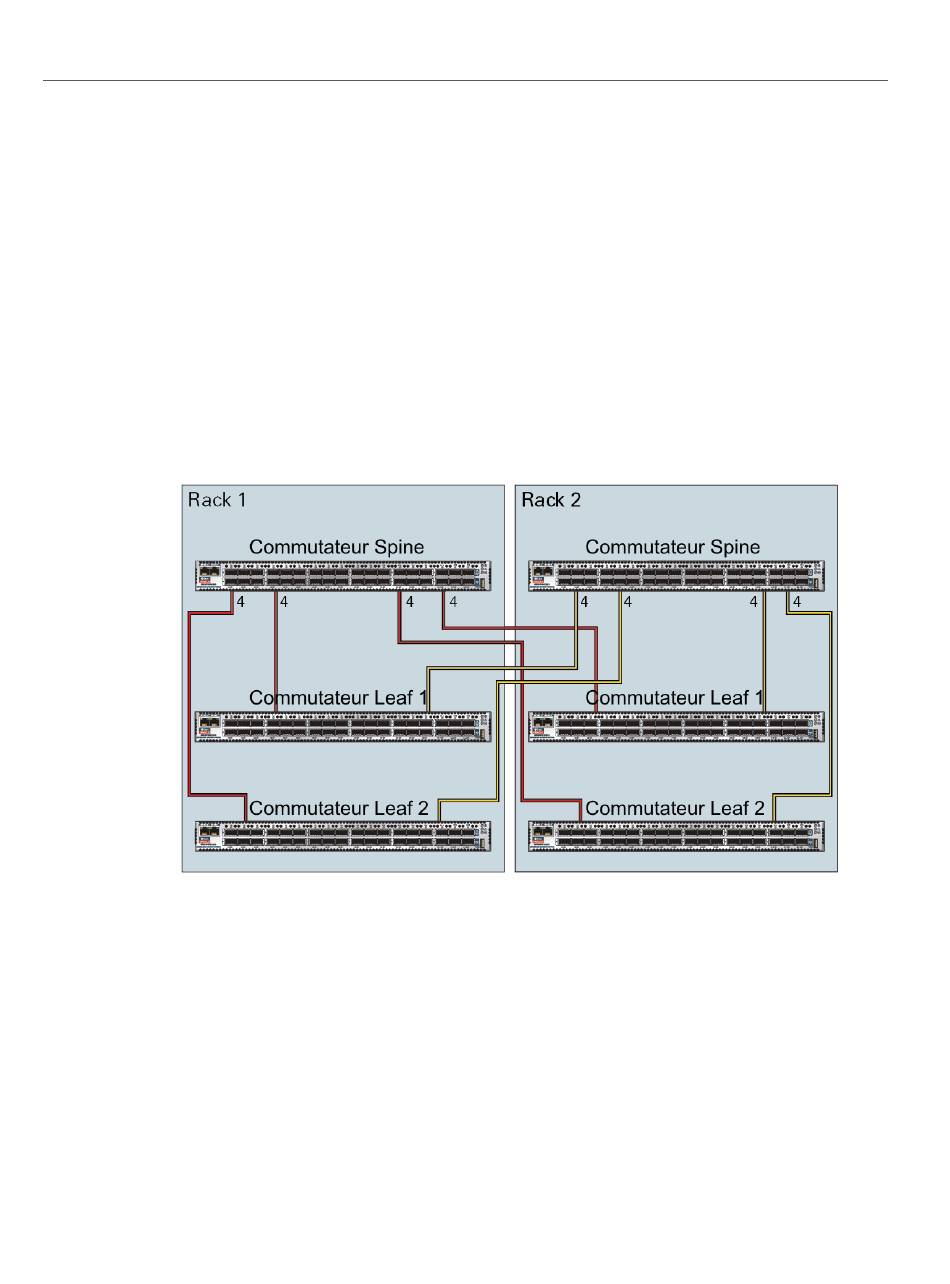

Dans les environnements multi-rack, les commutateurs Leaf d'un même rack ne sont plus
connectés directement ensemble, comme illustré à la figure suivante.
Comme indiqué sur l'illustration, chaque commutateur Leaf du rack 1 se connecte aux
commutateurs suivants :
Quatre connexions au commutateur Spine interne du rack
Quatre connexions au commutateur Spine du rack 2
Le commutateur Spine du rack 1 se connecte aux commutateurs suivants :
Huit connexions aux deux commutateurs Leaf internes du rack
Connexions de racks SuperCluster M7 supplémentaires
http://docs.oracle.com/cd/E36265_01
Connexion de plusieurs systèmes SuperCluster M7
73
