B.4 Brochage des connecteurs USB
Deux ports USB (Universal Serial Bus) empilés sont situés sur la carte mère. Ces ports
sont accessibles via le panneau arrière.

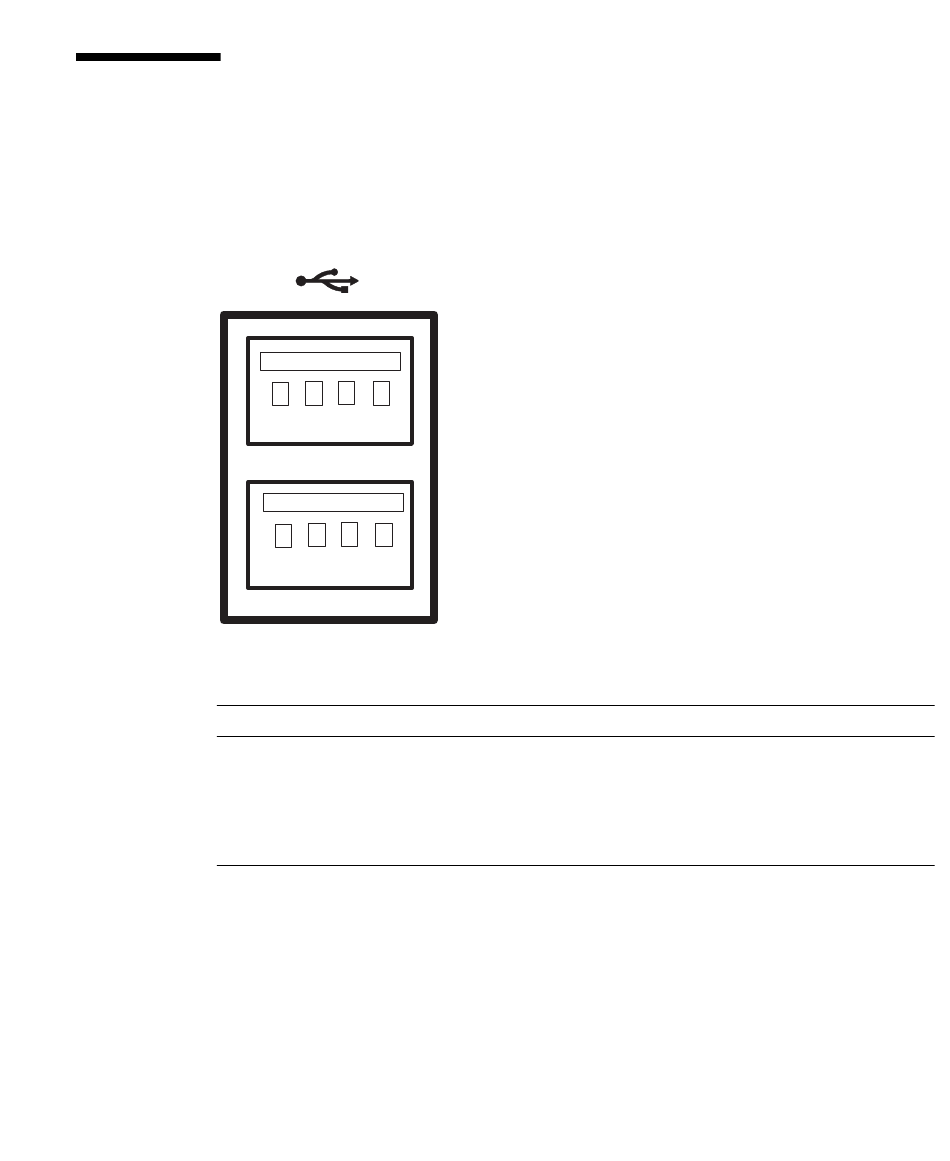

FIGURE B-4

TABLEAU B-4

Broche
A1
A2
A3
A4
Diagramme du connecteur USB
USB3
4
2 3
1
B
USB2
2 3 4
1
A
Signaux du connecteur USB
Description du signal
+5 V (avec fusible)
USB0/1-
USB0/1+
Terre
Broche Description du signal
B1 +5 V (avec fusible)
B2 USB2/3-
B3 USB2/3+
B4 Terre
Annexe B Brochage des connecteurs B-5
