Raccordements électriques
Raccordement des TC à l'onduleur
•
Voir Figure 5-8. Raccorder les TC à l'onduleur au
moyen d'un connecteur RJ-45 et d'un câble
Ethernet de catégorie 5 (Cat 5).
•
L'entrée de TC (H) est une prise RJ-45 double. La
prise du haut ou du bas peut être utilisée.
REMARQUE : Raccorder les TC à la prise d'entrée de
TC au milieu du compartiment de câblage. Ne pas
brancher les TC dans la prise Ethernet. Ne pas raccorder
l'Internet à la prise d'entrée de TC. Voir l'emplacement
des prises à la section
l'onduleur Generac PWRcell.
:
I
H

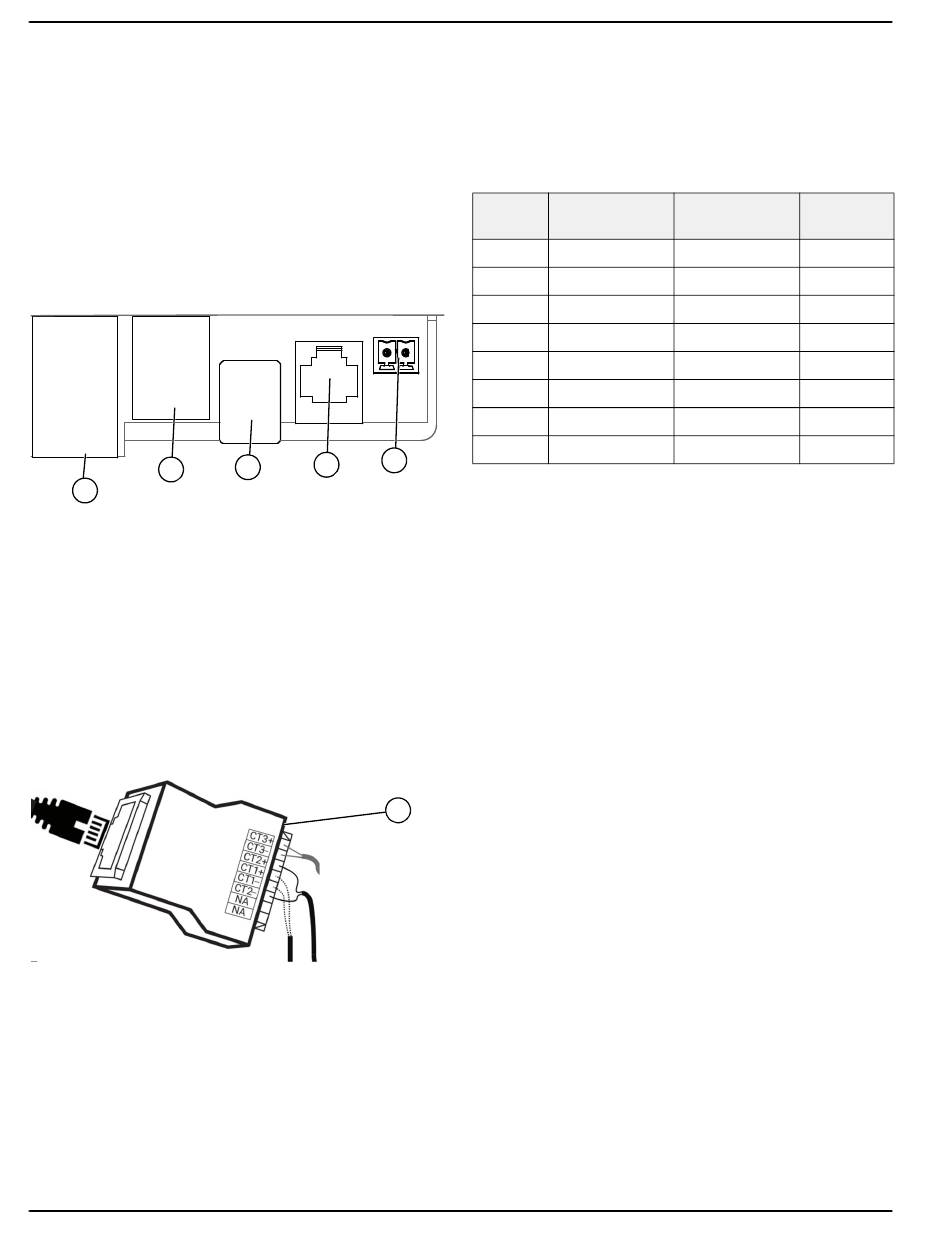

Figure 5-8. Ports accessoires
H Prise RJ-45 pour TC
I Prise RJ-45 pour ATS (commutateur de transfert
automatique)
J USB-B pour REbus Beacon
K Personnel Generac autorisé seulement
L Bornes d'interrupteur d'arrêt de sécurité externe
•
Voir Figure 5-9. Raccorder les conducteurs des
TC à l'adaptateur de dérivation RJ-45 (M) en
respectant le code de couleurs indiqué à la
Table 5-8: Brochage des
Figure 5-9. Adaptateur de dérivation RJ-45
20
Compartiment de câblage de
L
K
J
010001
TC.
M
010002
REMARQUE : L'adaptateur de dérivation RJ-45 est
fourni avec le nécessaire Generac PWRcell.
REMARQUE : En l'absence d'adaptateur de dérivation
RJ-45, les conducteurs des TC peuvent être raccordés à
un câble Cat 5.
Table 5-8. Brochage des TC
Couleur de fil
Broche
(T-568A)
1 Blanc/vert
2 Vert
3 Blanc/orange
4 Bleu
5 Blanc/bleu
6 Orange
7 Blanc/marron
8 Marron
Étalonnage des TC
•
Installer les TC avant de mettre l'onduleur sous
tension.
•
L'onduleur détecte et étalonne automatiquement
les TC lorsqu'il est mis en marche.
•
Une fois les TC détectés et étalonnés, un symbole
de poteau électrique s'affiche dans le coin inférieur
droit du schéma de flux de courant dans l'écran
d'accueil.
•
Si l'étalonnage manuel des TC est nécessaire,
régler le paramètre CalOverride sur 1. La valeur de
réglage de CalOverride est accessible par le menu
Mod. Settings dans la page de l'onduleur. Pour
plus d'information, voir
– CT1 doit être raccordé à la phase 1.
– CT2 doit être raccordé à la phase 2.
– CT3 doit être raccordé à la phase 3 (installations
triphasées).
– Tous les TC doivent être orientés de telle
manière que la flèche de courant positif du TC
pointe vers le réseau électrique.
Manuel d'installation de l'onduleur Generac PWRcell™
Couleur de fil
Valeur
(T-568B)
Blanc/orange CT3+
Orange CT3-
Blanc/vert CT2+
Bleu CT1+
Blanc/bleu CT1-
Vert CT2-
Blanc/marron Non utilisé
Marron Non utilisé
Table 5-9.
