Principe de
fonctionnement
pour le pliage d'une boîte
voir diagramme page 47
Pliage en fond de boîte
Pliage de pièces de
petites dimensions
Doc N°. 1300 Stand 17.12.2015 /Aui
Description et domaines d´application des appareils
Description du fonctionnement pendant le pliage d'une boîte
1. Valider le mode "pliage de boîte" en actionnant, par exemple, le bouton pliage de boîte. L'entrée KAST doit
pour cela être validée par une tension +24V pendant au moins 100ms puis revenir à 0V pendant au moins 100ms.
(Le mode pliage de boîte peut être desactivé en validant deux fois de suite la fonction).
2. L'AKAS confirme la sélection du mode pliage de boîte en activant la sortie HUSP et la LED pliage de boîte
- La commutation de HUSP signifie que le passage en petite vitesse est à effectuer 5mm plus tôt:
Les récepteurs E3 à E6 sont inhibés E1 et E2 sont actifs (en protection)
3. Départ du mouvement de fermeture par activation de la pédale. Fermeture en grande vitesse (> 10mm/s).
4. A l'arrivé au point de petite vitesse (= 10mm/s): E2 est inhibé, E1 reste actif encore pendant 0,5s (5mm)
(en protection)
5. Tous les éléments récepteurs sont inhibés (Mutes) et la lampe muting est allumée. Le cycle de pliage est
terminé. (Le temps de fermeture en grande vitesse et en petite vitesse est limité à environ 2 mn)
6. Après avoir effectué un cycle de pliage, le mode pliage de boîte est désactivé.
Mouvement de fermeture avec interruption des faisceaux de protection
Le système AKAS offre la possibilité d'exécuter un mouvement de fermeture, sous contrôle de la petite vi-
tesse, lorsqu'un des faisceaux de protection est occulté.
Après interruption d'un faisceau de protection, relâchement puis réactivation de la pédale de commande,
l'AKAS désactive la sortie SGA si un faisceau de protection est occulté. Grâce à cela, seul un mouvement
de fermeture en petite vitesse ne pourra être possible avec la commande de la machine (CN). L'AKAS a un
temps de contrôle d'environ 200ms pour le contrôle de la machine, puis active les sorties de sécurité pour
le mouvement de fermeture (OSSDs). Les sorties OSSDs restent actives tant que l'AKAS reçoit une infor-
mation de petite vitesse sur SGS et SGO:
Avec AKAS®...F dans la plage des prochaines 70 ms + plage de tolérance sélectionnée (voir pages 36/37)
Avec AKAS®...M dans la plage des prochaines 170 ms (plage de tolérance sélectionnable seulement
avec AKAS®..F).
Dans le cas de pliage de pièces de très petites dimensions, devant êtres maintenues manuellement
pendant le cycle de pliage, le mode pliage de boîte peut être utilisé. Dans le cas contraire, le récepteur,
E3, E4, E5, E6 (AKAS®-3P M/-F) serait occulté par les doigts ou les mains de l'opérateur et arrêterait le cy-
cle de pliage! En activant la fonction pliage de boîte, les doigts situés sur le bord d'une matrice large ne
seront pas détectés!

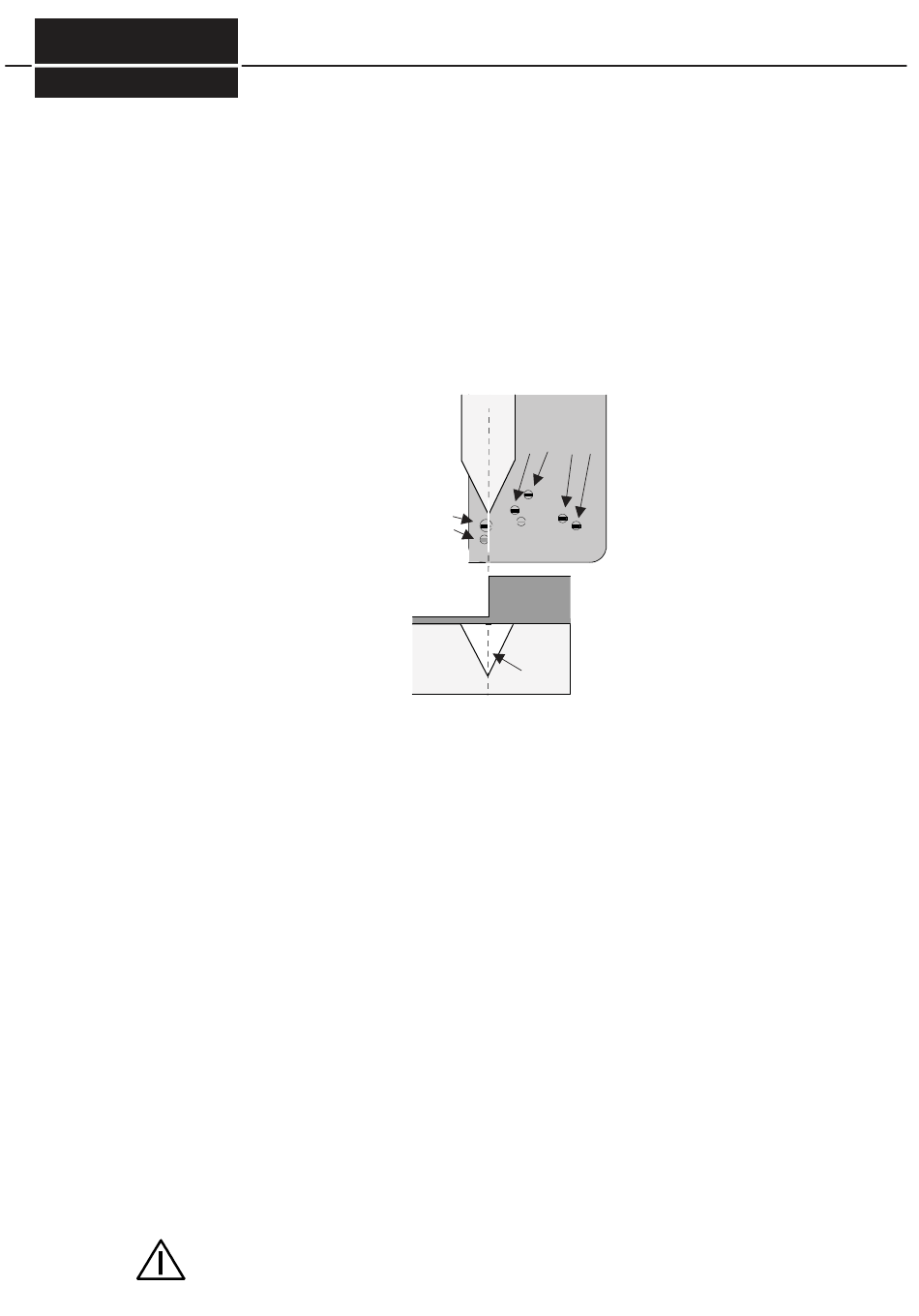

E4 E3 E6 E5
E1
E2
Vue de coté
de la boîte
Ligne de pliage
12
Fig 12/ 1
