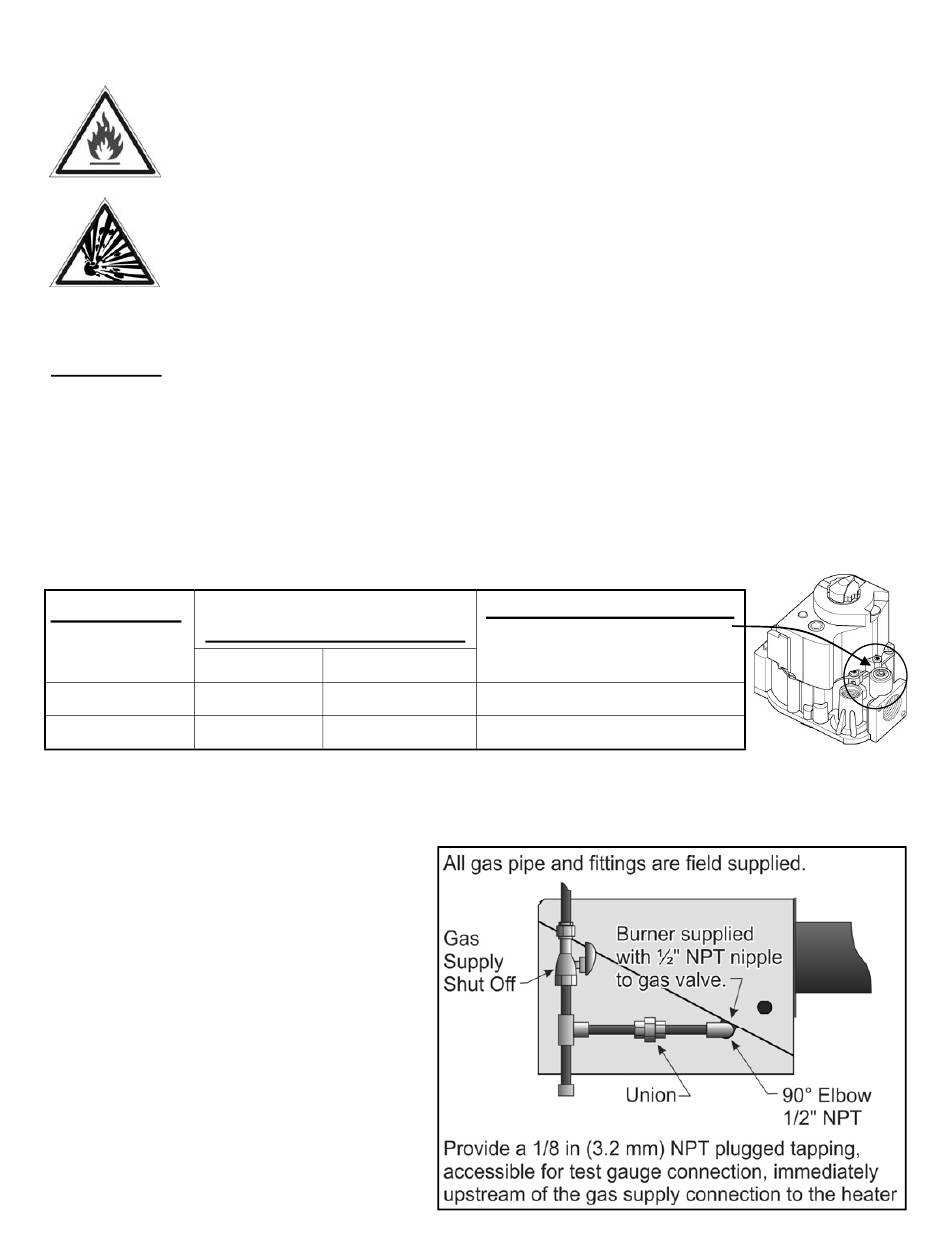

13. APPROVISIONNEMENT EN GAZ - RACCORDEMENT GAZ ... suite
Fournir un 1/8 po (3,2 mm) NPT branché taraudage, accessible pour brancher une jauge,
immédiatement en amont de la connexion d'alimentation en gaz du chauffe.
L'alimentation en gaz doit être vérifié d'abord avec chauffe réglée sur "OFF", suivi d'un
nouveau contrôle avec chauffage réglé sur "ON".
Cet appareil et son robinet de gaz principal doit être débranchés du système d'alimenta-
tion en gaz pendant tout test de pression du système d'alimentation en gaz lorsque la
pression d'essai supérieure à 1/2 psi (3,5 kPa).
Cet appareil doit être isolé du système de tuyauterie en fermant le robinet d'arrêt
matériel (fourni) pendant tout test de pression du système de tuyauterie de gaz à une
pression d'épreuve égale ou inférieure à 1/2 psi (3,5 kPa).
IMPORTANT: La pression minimale conduite d'alimentation à l'entrée du régulateur de
chauffage ne doit pas être inférieure à 5,0 pouces de colonne d'eau sous pression pour le gaz
naturel, et ne pas être inférieur à 10,0 pouces de pression de colonne d'eau pour le GPL. La
pression d'alimentation en gaz doit être vérifié avec tous les appareils de chauffage en fonction-
nement.
L'installation d'une conduite de gaz (piège) "purge" est nécessaire à la connexion d'entrée tee
suite à la baisse tuyau du poêle. Le défaut de fournir une "purge" pourrait entraîner la conden-
sation et le passage de corps étrangers dans la vanne de gaz. Le défaut d'installer une "purge"
dans la conduite de gaz peut causer des dommages matériels, des blessures ou la mort et an-
nulera la garantie du chauffe.
TABLEAU 4
COLONNE D'EAU POUCES
TYPE DE GAZ
MINIMUM
Natural Gas
LP Gas
REMARQUE: L'accès au port de test de pression d'admission est situé sur le dessus de la
vanne. A 3/16 "clé Allen est nécessaire. Un manomètre doit être utilisé pour vérifier la pres-
sion du collecteur. Jauges pour mesurer en onces ou en PSI ne sont pas assez précis pour
mesurer ou régler la pression.
RACCORDEMENT DU GAZ
La connexion entre la tuyauterie d'alimen-
tation de gaz et l'appareil doit être con-
forme aux codes locaux et nationaux,
ANSI Z223.1 (NFPA 54) aux Etats-Unis,
et le CSA B149.1 du gaz naturel et du
propane au Canada.
La P40-R est homologué comme un
chauffe-Overhead ventilé et peut être ca-
nalisée rigides à la fourniture de gaz du
bâtiment (voir aussi flexible Option de rac-
cordement au gaz, à la page suivante).
PRESSION DE LIGNE
MAXIMUM
5.0
14.0
11.0
14.0
PRESSION COLLECTEUR
(
eau du robinet à la sortie du
robinet de gaz)
POUCES DE COLONNE D'EAU
3.5
10.0
25
P40-R Manuel
IM120801
RD: JAN 2015
RL: 1D
