Capteurs De Couple De Série R52 - Mark-10 Plug & Test R01 Série Manuel D'utilisation

Capteurs de Force et de Couple Intelligents Plug & Test
11 CAPTEURS DE COUPLE DE SÉRIE R52
11.3 Caractéristiques
Précision :
Surcharge sans danger :
Température de fonctionnement :
Humidité de fonctionnement :
Poids :

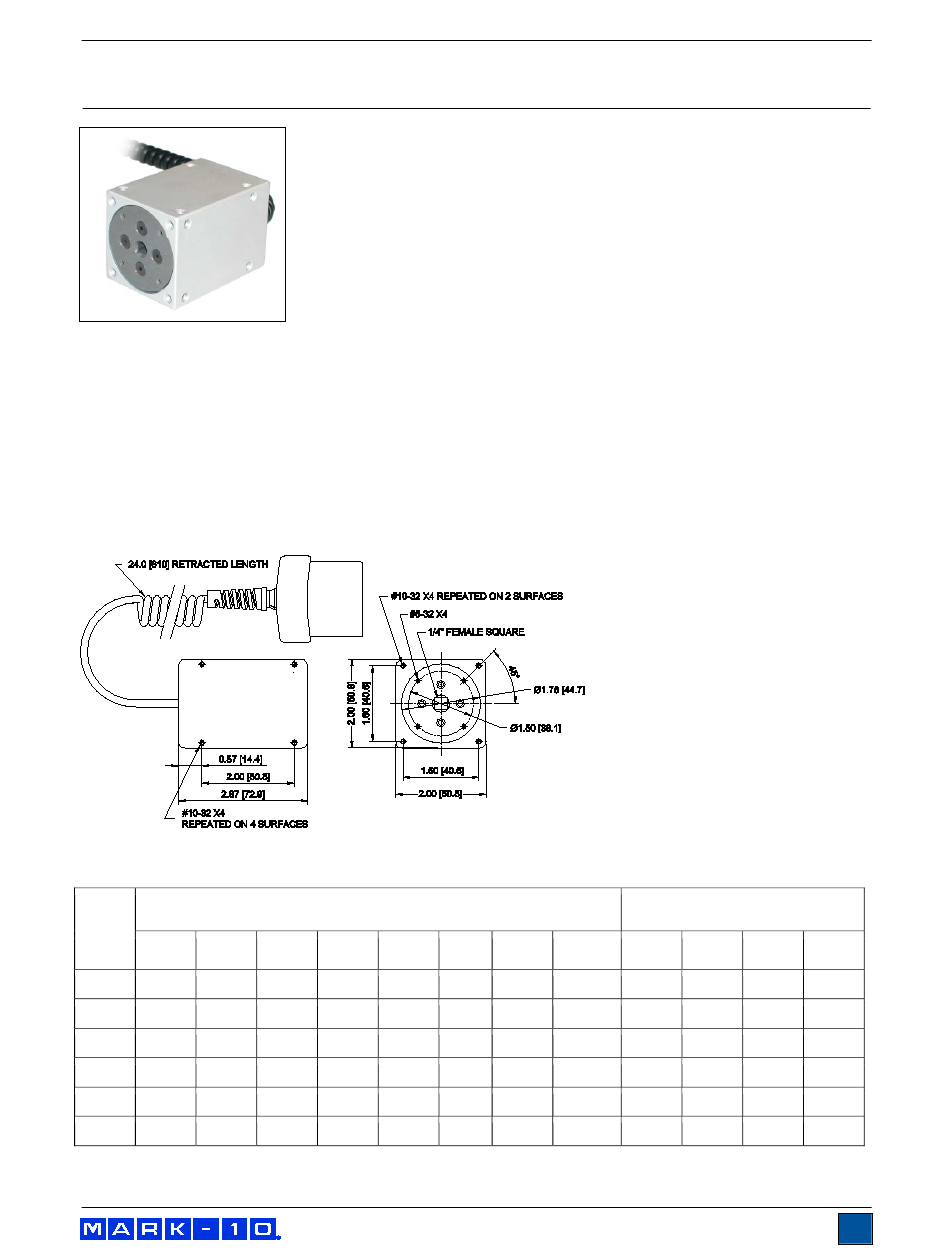

11.4 Dimensions
(en pouces [mm])
11.5 Capacité x Résolution
N° de
modèle
ozFin lbFin
MR52-10Z 10 x 0,005 -
MR52-20Z 20 x 0,01 -
MR52-50Z 50 x 0,02 -
MR52-12 - 12 x 0,005
MR52-50 - 50 x 0,02
MR52-100 - 100 x 0,05
11.1 Déballage et montage
Retirez délicatement le capteur de la boîte. Aucun montage n'est
nécessaire.
11.2 Présentation
Conçu pour les essais de couple dans le sens horaire et antihoraire. Le
capteur comporte des trous taraudés de chaque côté pour permettre le
montage d'un système d'essai plus grand.
±0,35 % de la pleine échelle
MR52-10Z - MR52-50Z : 300 % de la pleine échelle
MR52-12 - MR52-100 : ±150 % de la pleine échelle
40° F - 100° F [5° C - 38° C]
96% max. (Sans condensation)
1,2 lb [0,5 kg]
Avec le modèle d'indicateur 7i / 5i
lbFft gFcm kgFmm
- 700 x 0,5 7 x 0,005
- 1400 x 1 14 x 0,01
- 3600 x 2 36 x 0,02
1 x 0,0005 - 140 x 0,1
4 x 0,002 - 580 x 0,5
8 x 0,005 - 1150 x 0,5
TM
Nmm Ncm Nm
70 x 0,05 7 x 0,005 -
140 x 0,1 14 x 0,01 -
350 x 0,2 35 x 0,02 -
- 135 x 0,1 1,35 x 0,001
- 570 x 0,5 5,7 x 0,005
- 1150 x 0,5 11,5 x 0,005
Manuel d'utilisation
Avec le modèle d'indicateur 3i
ozFin lbFin kgFmm
10 x 0,01 - 7 x 0,005
20 x 0,02 - 14 x 0,01
50 x 0,05 - 36 x 0,05
- 12 x 0,01 140 x 0,1
- 50 x 0,05 580 x 0,5
- 100 x 0,1 1150 x 1
Ncm
7 x 0,005
14 x 0,01
35 x 0,05
135 x 0,1
570 x 0,5
1150 x 1
14
