Capteurs de Force et de Couple Intelligents Plug & Test
10 CAPTEURS DE COUPLE DE SÉRIE R51

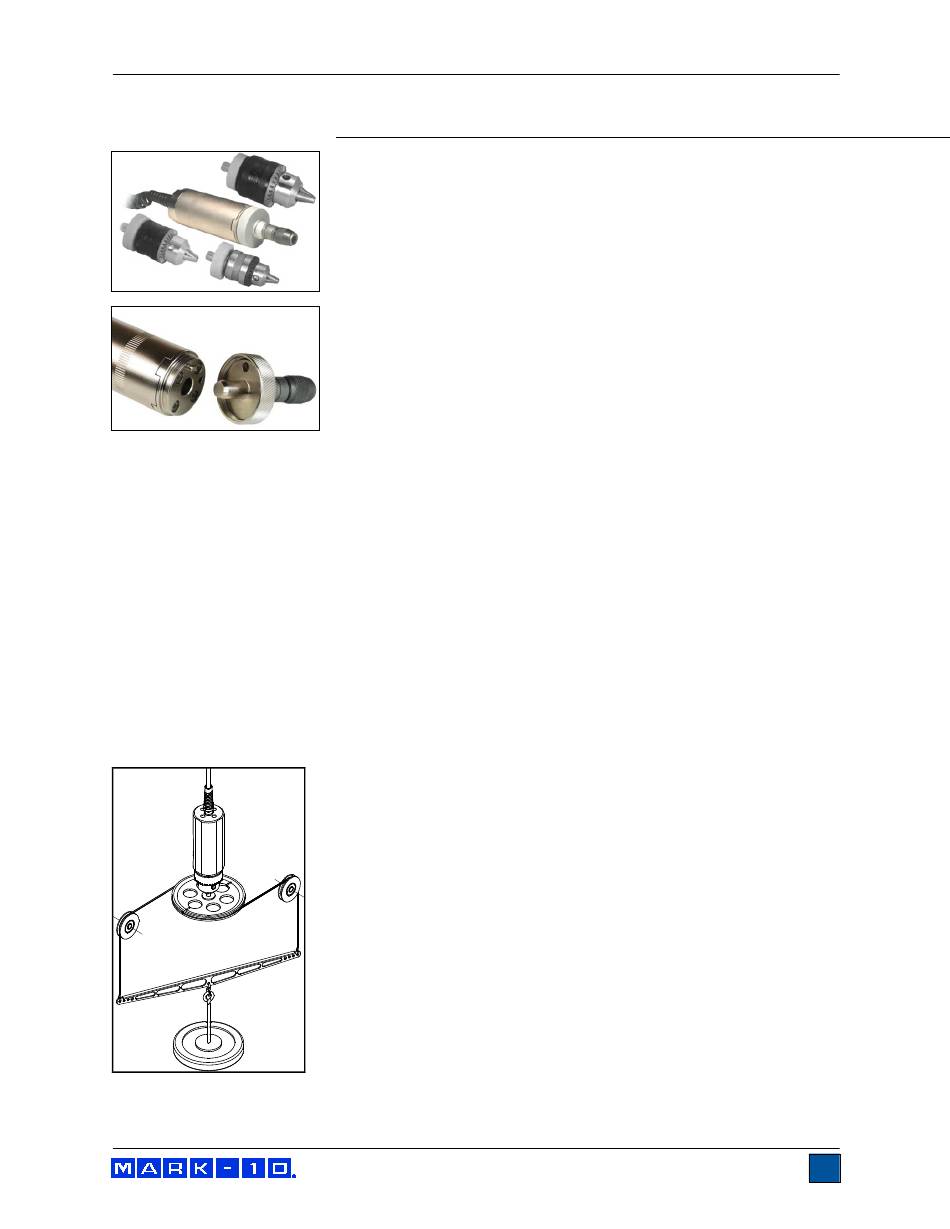

Fig 10.1
L'accessoire et le corps du capteur
principal avec une épingle et une
bague filetée.
10.4 Étalonnage
L'étalonnage doit être effectué dans une orientation verticale, en particulier pour les capteurs avec des
capacités de 50 ozFin [35 Ncm] ou moins. L'orientation horizontale soumet le capteur à des charges
latérales résultant du poids du mandrin et des accessoires. Ces charges latérales peuvent être
suffisamment importantes pour fausser les lectures de la tolérance.
L'illustration ci-dessous montre une configuration verticale recommandée :
Pour de plus amples informations sur les instructions d'étalonnage, reportez-vous au manuel d'utilisation
de l'indicateur.
10.1 Déballage et montage
Retirez délicatement le capteur de la boîte. Les capteurs de série R51
sont disponibles avec trois accessoires de mandrin interchangeables et
un porte-embouts. Pour placer le mandrin ou le porte-embout, aligner
l'axe situé à l'extrémité du corps du capteur avec le trou situé sur
l'accessoire (voir Fig. 10.1). Enfilez l'anneau sur le corps du capteur pour
maintenir l'accessoire en place.
10.2 Présentation
Conçu pour les essais de couple dans le sens horaire et antihoraire. Le
capteur peut être portatif ou monté sur un banc d'essai, un dispositif de
fixation, ou tout autre équipement. Les outils ou dispositifs de fixation
peuvent être placés dans le mandrin, bien que des précautions
supplémentaires doivent être prises lors de la manipulation des modèles
de faible capacité.
10.3 Caractéristiques
Précision :
Surcharge sans danger : MR50-10Z - MR50-50Z : 300 % de la pleine échelle
Plage d'ouverture du mandrin :
Température de fonctionnement : 40° F - 100° F [5° C - 38° C]
Humidité de fonctionnement : 96% max. (Sans condensation)
Poids :
TM
Manuel d'utilisation
±0,2% de la pleine échelle
MR50-12 - MR50-100 : ±150 % de la pleine échelle
MR50-10Z - MR50-50Z : 0,062 – 0,375 po [1,6 – 9,5 mm]
MR50-12 - MR50-100 : 0,078 – 0,5 po [2,0 – 12,7 mm]
À partir de 1,4 lb [0,6 kg]
12
