D - INSTALLATION
Für die Verkabelung: siehe die Anweisungen auf der Rückseite der Türsprechanlage und den Schaltplan
der Abb. 7.
Wichtig:
• Der maximale Abstand zwischen der Türsprechanlage und des Türöffners bzw. des elektrischen Türschlosses
darf 50m nicht überschreiten. Der Durchmesser des zu verwendenden Kabels beträgt 0,75 mm².
• Es wird geraten, einen Türöffner des Typs 12V/1,1A max. mit mechanischem Speicher WECA
(Referenz Extel 109021 oder 109031) oder WECA 5001/2 10 SER R1 (Referenz150011) zu
verwenden.

4 - ANSCHLUSS EINER MOTORISIERUNG

Diese wird direkt an den Klemmen 5 und 6 auf der Rückseite der Türsprechanlage (ohne Beachtung
der Polarität) angeschlossen.
Beachten Sie, dass diese Funktion nur bei eingeschaltetem Display möglich ist. Die Türsprechanlage bietet
einen potentialfreien „Trockenkontakt", der mit der „Drucktaste"-Steuerung Ihrer SPS zu verbinden ist. Für die
Verkabelung, siehe die Anweisungen auf der Rückseite der Türsprechanlage und den Schaltplan der Abb. 7.
Wichtig:
• Beachten Sie, dass diese Funktion nur bei eingeschaltetem Display möglich ist
• Der maximale Abstand zwischen der Türsprechanlage und der Motorisierung des Tors darf 50m
nicht überschreiten. Der Durchmesser des zu verwendenden Kabels beträgt 0,75 mm².
• Das Produkt wurde mit den Motorisierungen für das Thomson Tor „Sesame" bzw. „Swip" getestet
und validiert; siehe die Website maisonic.fr

E - BEDIENUNGSANLEITUNG DES MONITORS

Das Bildtelefon Extel Code wird über eine berührungsempfindliche Taste gesteuert. Die Funktion
der Tasten ändert sich in Abhängigkeit vom Menü, in dem Sie sich befinden. Die Symbole unten im
Bildschirm helfen ihnen, ihre Verwendung zu verstehen. Verwendung

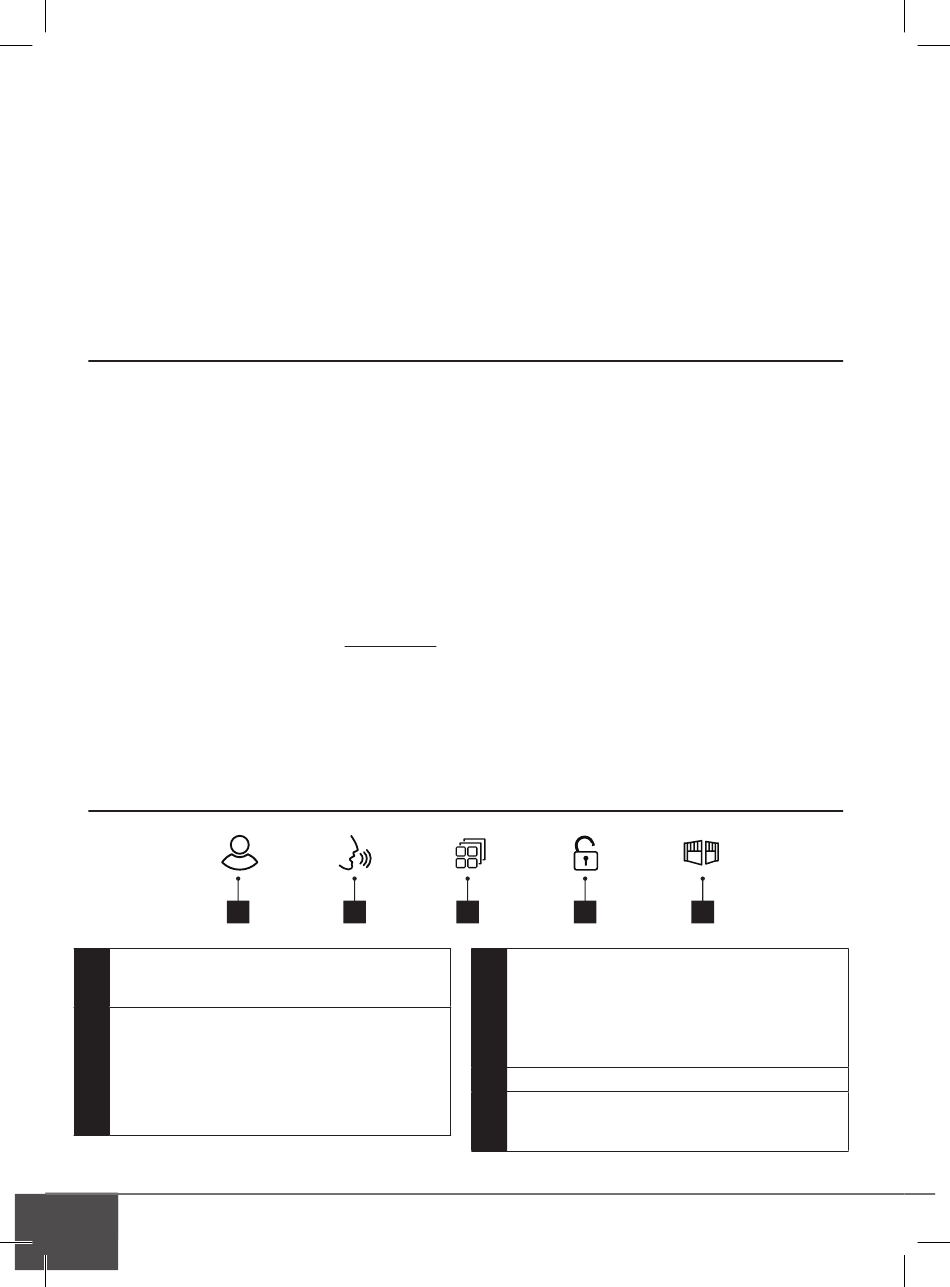

1 - FUNKTIONEN DER TASTEN

1
Ausgeschalteter Bildschirm: Zugriff auf das Display der Uhrzeit
1
Display Uhrzeit: Anzeige der Türsprechanlage (Türspion-Modus)
Menü: Pfeil links oder Pfeil oben
Bei der Kommunikation: Einen Anruf entgegennehmen/
beenden (falls zutreffend: Durch diese Aktion erlischt der
zweite Bildschirm der Familie automatisch)
2
Display Uhrzeit: einen Anruf zum zweiten Bildschirm der
Familie starten
Im Türspion-Modus: Die Kommunikation starten
Menü: Pfeil rechts oder Pfeil unten
DE4
2 3
Ausgeschalteter Bildschirm: Zugriff auf die Uhrzeit, nach
erneutem Drücken Zugriff auf das Menü
Ausgeschalteter Bildschirm – blinkende Taste :Zugriff auf
3
die Fotos der Besucher bei Abwesenheit
Menü : OK (Wahltaste)
Während des Anrufs: Macht ein Foto
4
Während des Anrufs: Öffnen des elektrischen Türöffners
Während des Anrufs: Öffnen des Trockenkontakts
5
(Motorisierung des Tors)
Menü : Zurück/Exit (Zurück-Taste zum übergeordneten Menü)
Extel - Code - 720309-720311
