Indications pour monter les capteurs ultrasoniques

Les indications suivantes vont assurer des performances optimales aux capteurs et éviter des
erreurs dans les mesures des capteurs. Ces règles doivent être suivies aussi bien pour les
capteurs des bras que pour le capteur de relevage central (au milieu).
1. Dans sa position la plus basse, le capteur doit être à 23 cm [9"] ou davantage au-dessus du
sol (A).
2. L'axe du cône sonore devrait être approximativement vertical aux hauteurs de
fonctionnement normales (A).
3. Le bas du capteur doit être au moins à 23 cm [9"] en avant des buses de pulvérisation et de
la structure de la rampe (B).
4. Le bas du capteur doit être au moins à 23 cm (9") au-dessus des buses de pulvérisation (C).
5. Assurez-vous qu'il n'y a aucun obstacle à l'intérieur d'un cercle de diamètre 23 cm (12")
projeté directement en dessous du capteur (D).

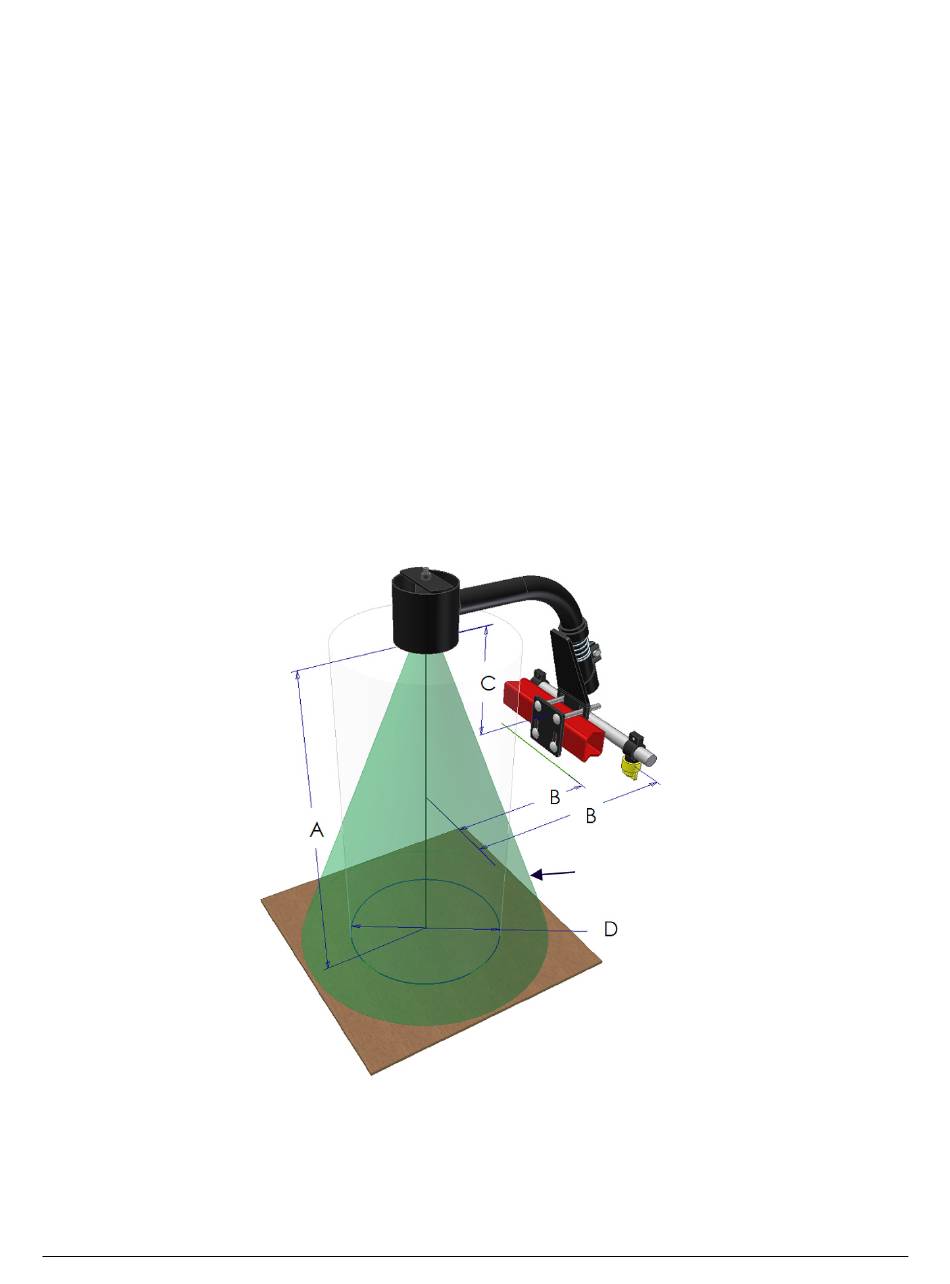

Illustration 7 : Instructions de montage des capteurs
Cône de
propagation des
ultrasons
8
