Français
5.4.15. régler la temporisation
La temporisation désigne le temps qui s'écoule
entre le signal « ARRET » de l'interrupteur à
flotteur et l'arrêt de la pompe par le coffret de
commande.
La temporisation peut être réglée progressive-
ment grâce au potentiomètre. Plage de réglage :
• Modèle standard : 0...120 s
• Modèle « S » 0...30 s
• Modèle « O » 0...120 s
5.4.16. installer l'accumulateur
Le montage de l'accumulateur permet l'émission
d'un message d'alerte sans utilisation d'électricité
en cas de coupure de courant. Un signal sonore
permanent retentit.
1.
Placez l'accumulateur dans le support prévu.
Veillez à respecter la polarité !
2.
Fixez l'accumulateur avec le serre-câbles fourni.
REMARQUE
• Pour garantir un fonctionnement parfait, l'accu-
mulateur doit être complètement chargé avant
son utilisation ou être chargé pendant 24 heures
dans le coffret de commande.
• En cas de températures en baisse, la capacité
de l'accumulateur est moindre. La durée de
fonctionnement de l'accumulateur est donc plus
courte.
6. Commande et fonctions
Ce chapitre vous fournit toutes les informations
relatives au fonctionnement et à la commande du
coffret de commande.
DANGEr dû à la tension électrique !
tous les travaux exécutés sur le coffret de
commande ouvert présentent un danger de
mort par décharge électrique. Seul un électri-
cien est habilité à exécuter des opérations sur
les composants du coffret de commande.
REMARQUE
Après une coupure de courant, le coffret de
commande démarre automatiquement en
appliquant le dernier mode de fonctionnement
réglé.

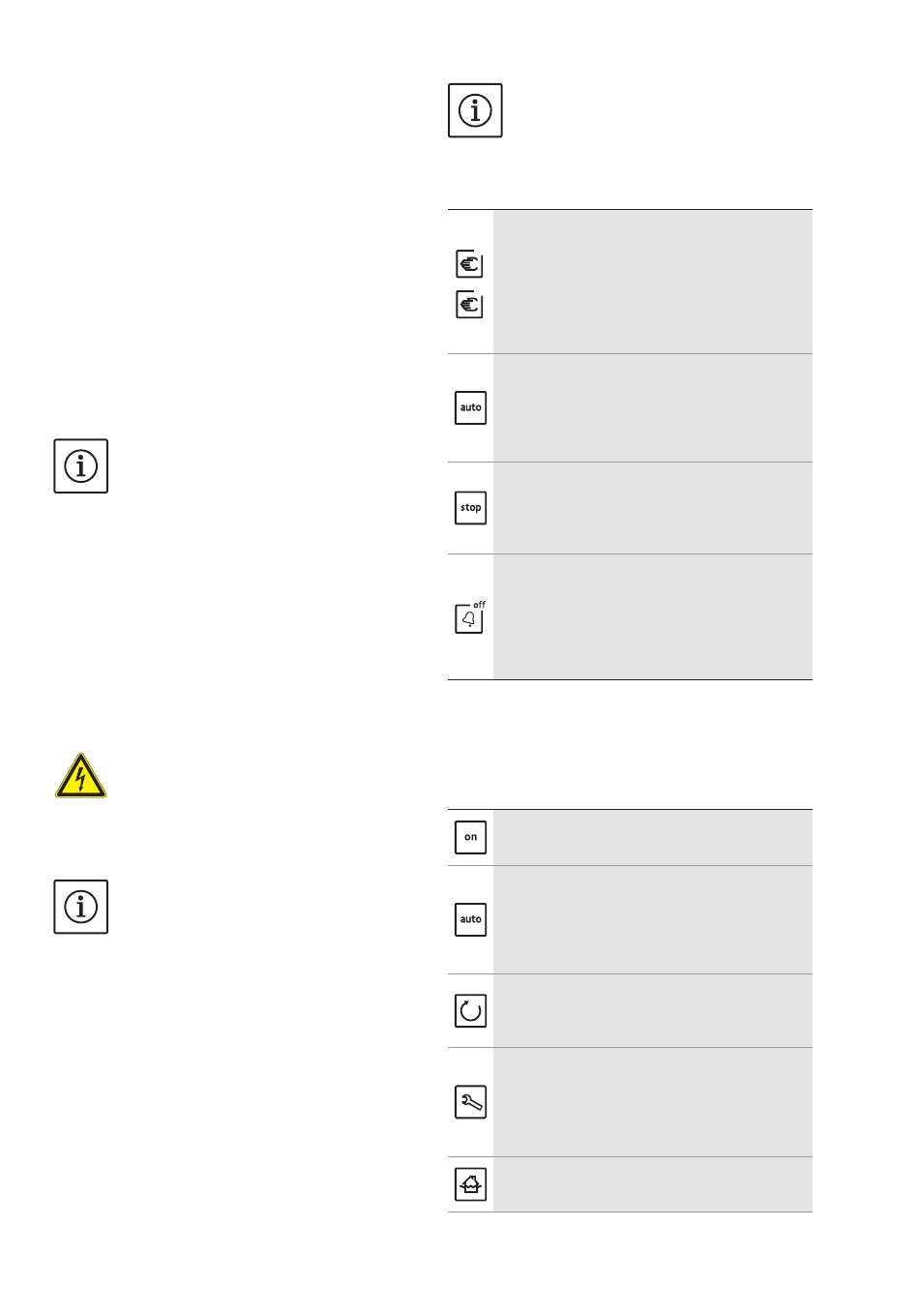

6.1. Eléments de commande
La commande du coffret de commande s'effec-
tue grâce aux 5 touches placées sur le panneau
de commande latéral. L'état de fonctionnement
actuel est affiché grâce aux 11 DEL placées sur
l'avant du coffret de commande.
6.1.1. interrupteur principal (uniquement dans le
modèle standard)
Pour le modèle standard, la mise hors tension
s'effectue au moyen de l'interrupteur principal.
Position « 0 » = coffret de commande ARRET
Position « 1 » = coffret de commande MARCHE
54
COMMANDE ET FONCTIONS
REMARQUE
L'interrupteur principal peut être protégé contre
toute mise sous ou hors tension non autorisée
avec un verrou.
6.1.2. touches
Mode manuel
Pour mettre les pompes sous tension sans que
P
1
le signal du pilotage du niveau ne soit pris en
compte, appuyez sur la touche respective (pompe
1 = P1, pompe 2 = P2). La pompe fonctionne aussi
P
2
longtemps que vous appuyez sur la touche. Cette
fonction est destinée à effectuer un fonctionne-
ment test.
Mode automatique
Appuyez sur cette touche pour activer le mode de
fonctionnement automatique. Les pompes sont
mises sous tension en fonction du signal du pilo-
tage du niveau. A l'arrêt des pompes, une tempori-
sation est prise en compte.
Arrêt
Appuyez sur cette touche pour désactiver le mode
de fonctionnement automatique. Le coffret de
commande se trouve alors en mode veille. Aucun
pilotage des pompes en fonction du niveau n'a lieu.
Vibreur ArrEt/réinitialisation
Appuyez sur cette touche pour arrêter le vibreur
intégré pendant un avertissement. Le relais de
signalisation de défaut (SSM) est désactivé.
Une pression prolongée de cette touche permet
d'acquitter le défaut affiché et de libérer la com-
mande.
6.1.3. Affichage DEL
L'affichage des DEL en fonction des pompes se
fait sur deux rangées au-dessus des symboles. La
rangée du haut indique l'état actuel de la pompe
1, la rangée du bas l'état actuel de la pompe 2.
Affichage de l'alimentation réseau (vert)
La DEL s'allume lorsque l'alimentation électrique et
la tension de commande sont activées.
Mode automatique (vert)
La DEL clignote : Le coffret de commande est sous
tension, mais se trouve en mode veille.
La DEL est allumée : Le mode automatique est
activé.
La DEL n'est pas allumée : La pompe est désactivée.
Fonctionnement de la pompe (vert)
La DEL clignote : La pompe fonctionne pendant la
durée de temporisation réglée.
La DEL est allumée : La pompe fonctionne.
Affichage du délai de maintenance / Surveillance
des paramètres d'exploitation (jaune)
La DEL est allumée : Le délai de maintenance est
dépassé.
La DEL clignote : Les paramètres d'exploitation sont
dépassés.
Submersion (rouge)
La DEL est allumée : Le niveau de submersion est
atteint, l'alarme de trop-plein est déclenchée.
WILO SE 08/2013 Ed.04 DIN A4
