Installez les cartes Digidesign restantes dans
5
des emplacements consécutifs.
Les cartes Pro Tools doivent être installées selon
un ordre spécifique dépendant de la
numérotation des emplacements du modèle de
Macintosh utilisé.
Voir annexe A, Définition de l'ordre des
emplacements de cartes pour plus
d'informations sur la détermination de
l'ordre des emplacements de votre Power
Macintosh.
Regroupez les cartes similaires (placez toutes les
cartes MIX Farm les unes à côté des autres, par
exemple).
Si vous installez une carte HBA SCSI, installez-
6
la dans l'emplacement restant portant le
numéro le plus élevé.
Dans le cas des ordinateurs 9500 et 9600, la carte
HBA SCSI doit être placée avant la carte vidéo.
Connectez toutes les cartes TDM à la nappe
TDM :
Connectez la première bande de la nappe à la
1
première carte TDM. Assurez-vous d'avoir
correctement orienté le câble TDM : les triangles
blancs du connecteur du câble doivent s'aligner
sur le triangle de la carte.

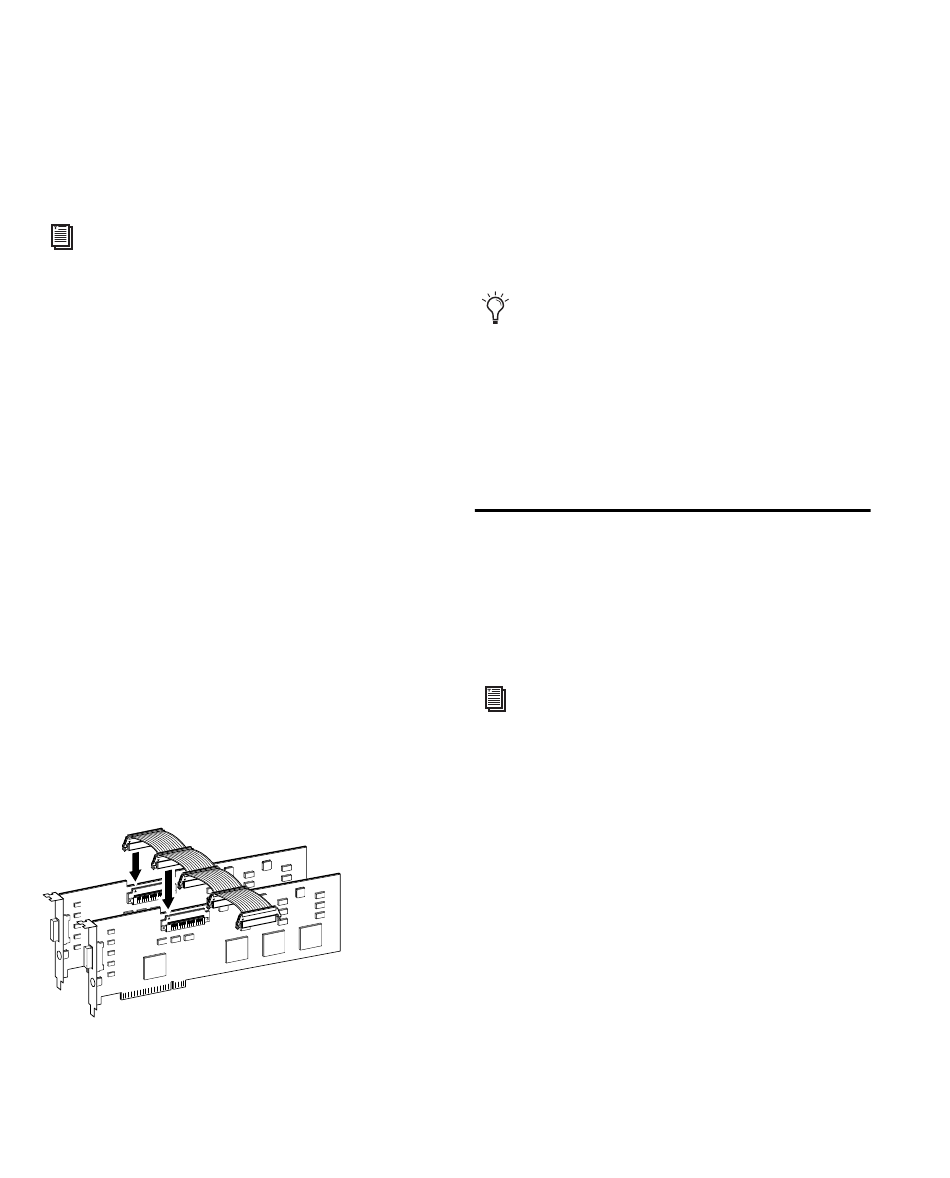

Connexion de la nappe TDM aux cartes MIX Core et
MIX Farm
16 Guide d'installation TDM
Poussez la bande doucement, mais
2
fermement, jusqu'à ce qu'elle soit
complètement connectée à la carte : les deux
attaches, situées de chaque côté du connecteur
du câble, s'enclenchent alors avec un déclic.
Pour déconnecter la nappe, appuyez sur les
attaches du connecteur TDM.
Connectez les bandes restantes du câble TDM
3
aux cartes suivantes.
Certains connecteurs de la nappe peuvent
rester inutilisés. Ils doivent se situer après la
dernière carte TDM.
Assurez-vous de bien fixer les cartes à l'aide des
4
vis du port d'accès de l'emplacement ôtées
précédemment, puis refermez votre ordinateur.

Connexion d'interfaces audio

Grâce à Pro Tools, vous avez le choix entre les
interfaces 888/24 E/S, 882/20 E/S, 1622 E/S ou
ADAT Bridge E/S. Ces dispositifs fournissent les
entrées et les sorties de votre système.
Pour les instructions relatives à la
connexion d' ADAT Bridge E/S, voir le
Guide d'installation ADAT Bridge E/S.
Pour connecter les interfaces audio Pro Tools :
Connectez l'interface audio primaire à la carte
1
primaire Mix Core ou d24, à l'aide du câble
d'interface fourni. L'interface audio primaire sert
de maître d'horloge.
Connectez les interfaces audio
2
supplémentaires aux cartes audio Digidesign
suivantes.
