Présentation
Cette notice décrit l'installation des transmetteurs GSM : G442-30X, G450-30X, G470-30X.
Description et caractéristiques techniques
CL VIER DE PROGR MM TION
• Touche de validation (OK),
• Touche d'annulation ou de retour en arrière (C),
• Touches de défilement et
v
d'accéder aux différents paramètres d'un menu.
• Touches de numérotation de [0] à [9].
ECR N DE PROGR MM TION
• Afficheur LCD rétro-éclairé.
• 2 lignes de 16 caractères :
- 1 re ligne : affichage du menu.
- 2 ligne : affichage du sous-menu.
e

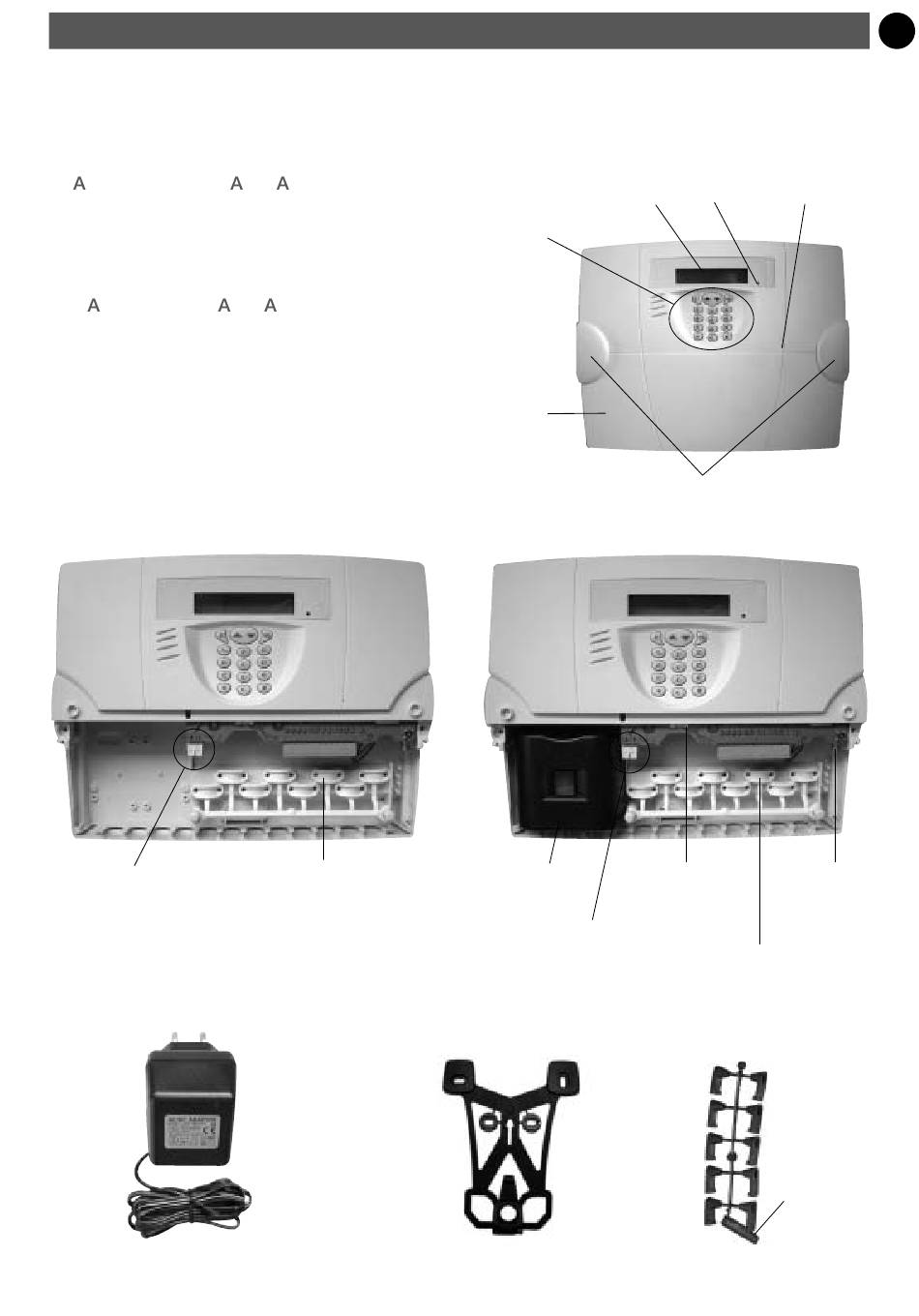

Vue intérieure transmetteur G442-30X
Bornier à vis pour connecter
l'adaptateur 902-21X
(aucune polarité à respecter)
Adaptateur 902-21X (fourni avec le G442-30X)
permettant
w
Serre-câbles fourni
dans le sachet accessoires
Afficheur LCD rétro-éclairé
Clavier de
programmation
Capot
Vue intérieure transmetteurs G450-30X et G470-30X
Pile BATLi23
(fournie)
Bornier à vis pour connecter l'adaptateur
902-21X (aucune polarité à respecter)
Support de fixation
(au dos du transmetteur)
3
Voyant rouge Microphone
Caches-vis
Connecteur pour Connecteur pour
raccorder le câble antenne externe
de liaison série (non fournie)
transmetteur-PC
(non fourni)
Serre-câbles fourni
dans le sachet accessoires
Passe-câbles (à détacher, fourni
dans le sachet accessoires)
pièce
inutilisée
