41
38
36 Brancher le câble de masse au point de masse
dans le compartiment à bagages au bas du feu
arrière gauche.
37 Passer la partie épaisse du câblage vers le pas-
sage de roue gauche et la partie fine le long du
seuil du compartiment à bagages vers le côté
droit de la voiture.
38 Brancher le connecteur aux préparations de
câblage, dispositif d'attelage.
Voitures avec crochet d'attelage: Débrancher
les connecteurs et les brancher aux deux con-
necteurs du câblage.
39 Brancher le connecteur de câblage aux prépa-
rations du changeur CD et poser la fiche sans
résistance de charge sur le connecteur de
câblage SPA. Poser de la bande adhésive anti-
cliquetis et fixer avec une bande de serrage afin
d'éviter les cliquetis. Au niveau de la ceinture de
sécurité, le câblage doit être passé vers la droite
et suivre le passage de roue.
Voitures avec changeur CD: Débrancher les
connecteurs et les brancher aux connecteurs
respectifs du câblage. Poser de la bande adhé-
sive anticliquetis et fixer avec une bande de ser-
rage afin d'éviter le cliquetis.
40 Brancher le câblage au boîtier de commande et
poser le boîtier de commande sur le plancher.
Serrer les écrous en plastique.
41
41
41
41
Saab 9-5 5P M06-
36
41
41 41
39
41A

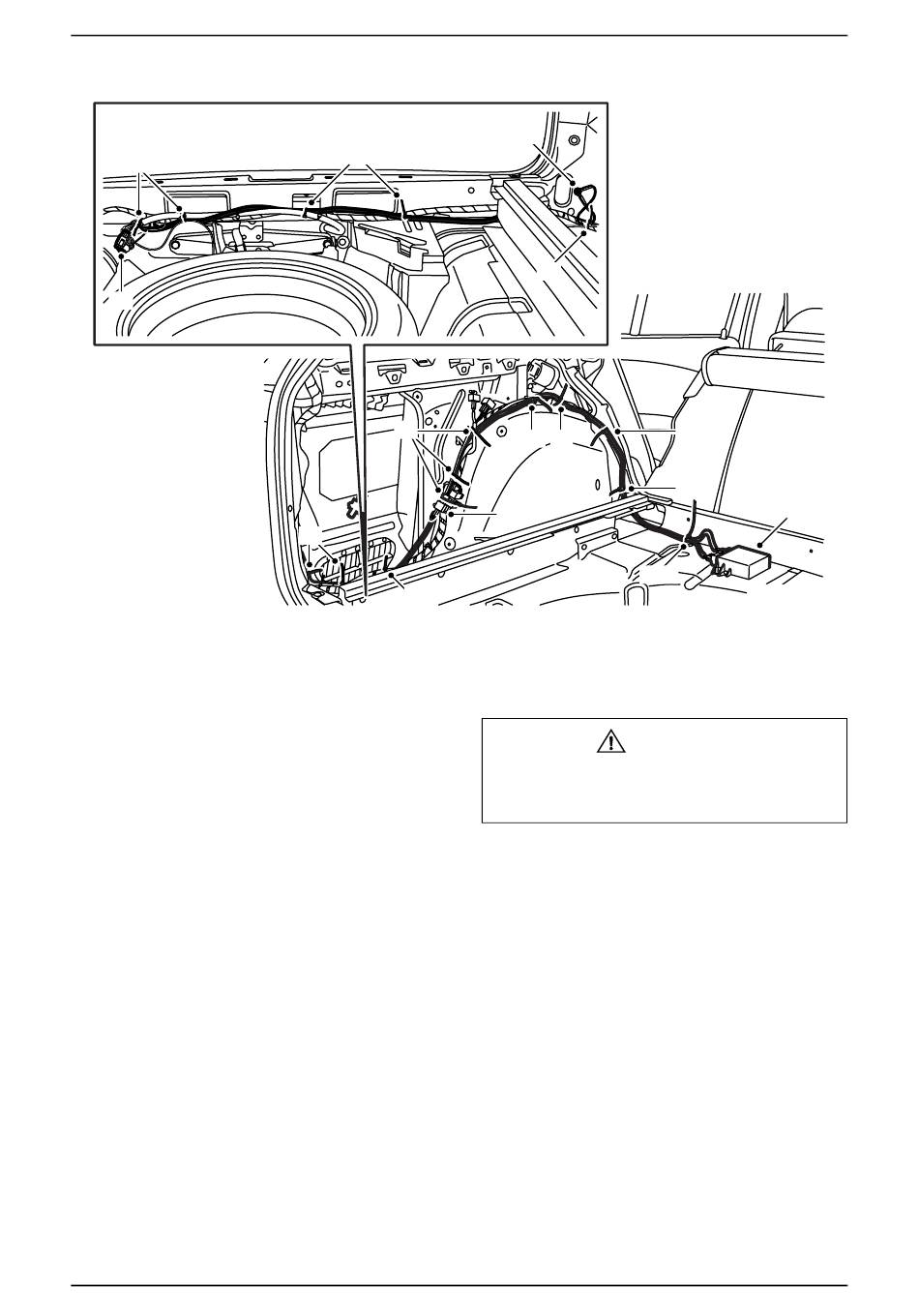

41 Fixer le câblage tout le long à l'aide de bandes
de serrage (18 pièces). Rassembler le surplus
de câblage et le fixer au-dessus du passage de
roue.
ATTENTION
Vérifier que le câblage n'est pas coincé. Une mau-
vaise pose peut provoquer des dommages au
câblage et un court-circuit/feu.
A Bande de serrage pour pose sur vis à
souder
B Bande de serrage avec clips pour pose
dans le trou
32 025 690 7
41A
41B
40
E930A390
