MONTERINGSANVISNING · INSTALLATION INSTRUCTIONS
MONTAGEANLEITUNG · INSTRUCTIONS DE MONTAGE
Group
9:39-14
SCdefault
Instruction de montage
Date
Instruction Part No.
Sep 05
32 025 678
Saab 9-3 5P M05-
Replaces
F930A434
Publicité
Manuels Connexes pour Saab 32 025 679
Sommaire des Matières pour Saab 32 025 679
- Page 1 Instruction de montage SCdefault MONTERINGSANVISNING · INSTALLATION INSTRUCTIONS MONTAGEANLEITUNG · INSTRUCTIONS DE MONTAGE SITdefault Saab 9-3 5P M05- Téléphone intégré Accessories Part No. Group Date Instruction Part No. Replaces 32 025 679 9:39-14 Sep 05 32 025 678 F930A434 Saab 9-3 5P M05-...

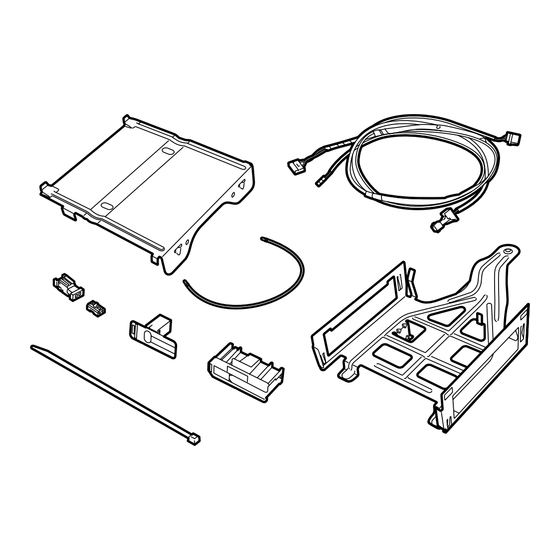

- Page 2 En fonction du niveau d'équipement de la voiture, le kit peut nécessiter un complément : – Unité télématique (CU). – Panneau de commande d'unité infotainment (ICM2). – Câble d'antenne GSM – Câble de fibre – Antenne, Bluetooth à commander séparément. Saab 9-3 5P M05-...
-
Page 3: Communication De Bus
AMP2 est un amplificateur situé près du passage de roue arrière droit CU/PU est une unité télématique située derrière le dossier Saab 9-3 5P M05-... - Page 4 ON. L'utilisation de TIS2000 peut être nécessaire. Lorsque le boîtier de commande est détaché de la voiture, la clé doit être tournée en position OFF. Le boîtier de commande peut alors être démonté. 2 Sortir clé contact contacteur d'allumage. Saab 9-3 5P M05-...
- Page 5 Démonter la garniture du montant C. 9 Déposer les traversins latéraux. 10 Démonter la garniture latérale arrière et les cou- vercles des compartiments de rangement. 11 Déposer les blocs de mousse. Saab 9-3 5P M05-...
- Page 6 15 Débrancher le câble d'antenne, le cas échéant, au niveau de l'antenne. Brancher le câble d'antenne du kit sur le boîtier de connexion vio- let de l'antenne. Fixer le câble d'antenne du kit au montant D gauche. Saab 9-3 5P M05-...
- Page 7 électrique arrière. ATTENTION Vérifier que le câblage n'est pas coincé. Une mau- vaise pose peut provoquer des dommages au câblage et un court-circuit/incendie. Saab 9-3 5P M05-...
- Page 8 31 Monter le câble en fibre optique vert en position 1 et le câble en fibre optique bleu en position 2 sur un boîtier de connexion fibre optique du kit. Poser le verrouillage. Saab 9-3 5P M05-...
- Page 9 36 Déposer les deux vis de fixation arrière du siège. 37 Incliner le siège vers l'avant. 38 Tirer le siège vers l'arrière de sorte que les cro- chets de fixation sortent de leur position. Bascu- ler le siège entier vers l'arrière. 39 Déposer l'amplificateur. Saab 9-3 5P M05-...
- Page 10 43 Déposer la protection de la connexion du câble en fibre optique vert. 44 Monter la protection sur la connexion du câble de fibre débranché puis écarter le câble afin de ne pas l'endommager. Saab 9-3 5P M05-...
- Page 11 46 Installer le contact fibre optique dans le gros contact. 47 Poser le couvercle du canal de câble, replacer le tapis et sortir le contact et les câbles par le trou du tapis. 48 Brancher et poser l'amplificateur. Saab 9-3 5P M05-...
- Page 12 L'excès de câble éventuel sera placé dans 55 Poser le verrouillage. un espace près de AMP2. 56 Déposer la protection de la connexion sur l'un des câbles en fibre optique supplémentaires. Saab 9-3 5P M05-...
- Page 13 Note L'outil d'aide au diagnostic doit, à certaines occa- sions, chercher un code de sécurité dans TIS. La marche à suivre sera indiquée sur l'écran de l'outil d'aide au diagnostic. 76 Vérifier le fonctionnement du système. Saab 9-3 5P M05-...
