URUCHAMIANIE
2
Podczas wykonywania regulacji położeń krańcowych działanie napędu będzie opóźnione o 1 sekundę.

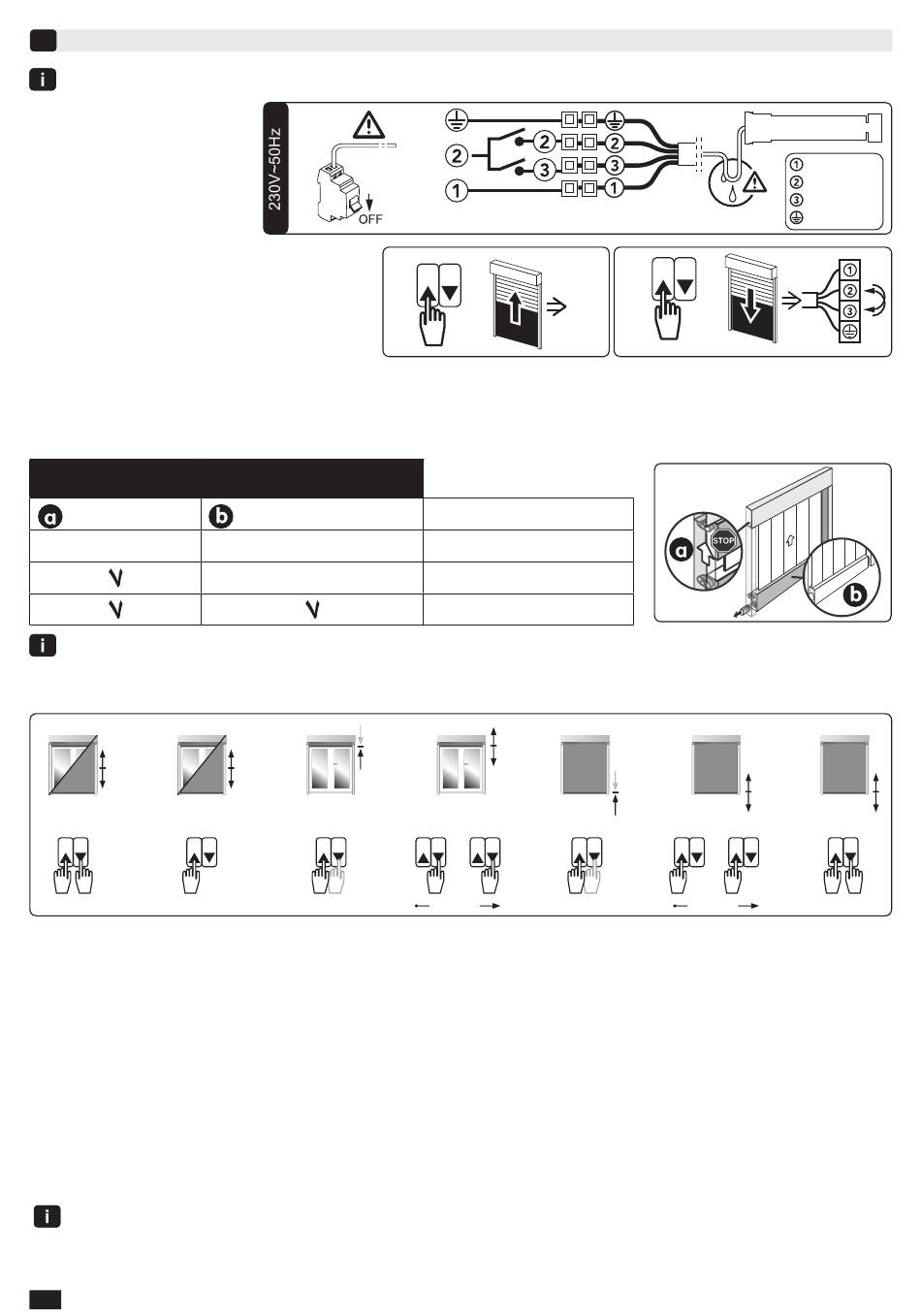

2.1. Połączyć napęd
z przełącznikiem
regulacyjnym (nr
ref. 2006024)
2.2. Sprawdzenie kierunku obrotów:
- Podłączyć przełącznik do zasilania, a
następnie nacisnąć na przycisk ▲ :
a. Jeżeli rura nawojowa obraca się w kierunku
„Góra" należy przejść do pkt. 2.3.
b. Jeżeli rura nawojowa obraca się w
kierunku „Dół", zamienić przewody brązowy(2) i czarny(3) napędu, a następnie ponowić próbę.
2.3- Regulacja położeń krańcowych: Procedura stosowana do ustawiania położeń krańcowych jest
uzależniona od wyposażenia napędzanej osłony (patrz tabela poniżej):
Dostępne urządzenia
Ogranicznik górny
-
* Ustawienie 3 jest szczególnie odpowiednie w przypadku osłony zewnętrznej typu „ZIP screen" z ciężką
listwą obciążającą i górnym ogranicznikiem.
USTAWIENIE 1: RĘCZNE USTAWIENIE POŁOŻEŃ KRAŃCOWYCH
1 2
≥ 3 s ≥ 3 s
>>
1- Naciskać równocześnie na przyciski ▲ i ▼ przez 3 sek. Napęd wykonuje krótki obrót w jednym kierunku, a
następnie w drugim*.
2- Naciskać na przycisk ▲ przez 3 sek. Napęd wykonuje krótki obrót w jednym kierunku, a następnie w drugim*.
3- Ustawić produkt w żądanym górnym położeniu krańcowym stosując przyciski ▲ i ▼.
4- W celu zapisania w pamięci ustawienie górnego położenia krańcowego, należy nacisnąć 2- krotnie na przycisk ▼:
- Pierwszy raz naciskać przez 0,5 s bez obrotów napędu.
- Drugi raz naciskać ponad 3 sekundy tak, aby napęd wykonał krótki obrót w jednym kierunku, a następnie
w drugim*.
5- Ustawić produkt w żądanym punkcie dolnego zatrzymania używając przycisków ▲ i ▼.
6- W celu zapisania w pamięci ustawienie dolnego położenia krańcowego, należy nacisnąć 2-krotnie na przycisk ▲:
- Pierwszy raz naciskać przez 0,5 s bez obrotów napędu.
- Drugi raz naciskać ponad 3 sekundy tak, aby napęd wykonał krótki obrót w jednym kierunku, a następnie
w drugim*.
7- Naciskać równocześnie na przyciski ▲ i ▼ przez ponad 3 sekundy. Napęd wykonuje krótki obrót w jednym
kierunku, a następnie w drugim*.
Po wykonaniu czynności 7 regulacje są zakończone. Działanie napędu nie jest już opóźnione w stosunku
do polecenia. Przejść do etapu §3.
* Naciskać na przyciski aż do chwili, kiedy napęd wykona obroty w obu kierunkach.
PL
2/5
a
Ciężka listwa obciążająca
-
-
3
>> >>
PE
L
N
OK
>>
Ustawienia do wykonania
Patrz ustawienie 1
Patrz ustawienie 2
Patrz ustawienie 3*
4 5
0.5 s ≥ 3 s
+ >>
6 s max.
T5ZSP
b
>>
6
0.5 s ≥ 3 s
>> + >>
6 s max.
Niebieski
Brązowy
Czarny
Zielono / żółty
7
≥ 3 s
