Pompe à chaleur Alfea S
2.6

Raccordements frigorifiques

" Cet appareil utilise le réfrigérant R410A.
Respecter la législation sur le maniement des fluides
frigorigènes.
2.6.1 Règles et précautions
• Après chaque intervention sur le circuit frigorifique, et
avant raccordement définitif, prendre soin de replacer
les bouchons afin d'éviter toute pollution du circuit
frigorifique.
• Outillage
- Jeu de manomètres avec flexibles exclusivement
réservés aux HFC.
- Pompe à vide spéciale pour HFC.
- Interdiction d'utiliser de l'outillage ayant été en contact
avec des HCFC (R22 par exemple) ou CFC.
- Utilisation d'une pompe à vide classique autorisée si
et seulement si elle est équipée d'un clapet anti-retour
à l'aspiration.
Le constructeur décline toute responsabilité en matière
de garantie si les consignes ci-dessus ne sont pas
respectées.
• Dudgeons (raccords flare)
" La lubrification à l'huile minérale
(pour R12, R22) est interdite.
- Ne lubrifier qu'avec de l'huile frigorifique polyolester
(POE). Si l'huile POE est non disponible, monter
à sec.
• Brasures sur le circuit frigorifique
(si nécessaire)
- Brasure argent (40% minimum conseillé).
- Brasure sous flux intérieur d'azote sec uniquement.
• Pour éliminer la limaille présente dans les tuyaux,
utiliser de l'azote sec pour éviter l'introduction
d'humidité nuisible au fonctionnement de l'appareil.
D'une manière générale,
précautions pour éviter la pénétration d'humidité dans
l'appareil.
• Procéder à l'isolation thermique des tuyauteries gaz
et liquide afin d'éviter toute condensation. Utiliser
des manchons isolants résistant à une température
supérieure à 120 °C. En complément, si le niveau
d'humidité aux endroits où le passage des tuyaux
frigorifiques risque d'excéder 70%, protéger ces
derniers avec des manchons isolants. Utiliser un
manchon plus épais de 15 mm si l'humidité atteint
70~80%, et un manchon plus épais de 20 mm si l'humidité
dépasse 80%. Si les épaisseurs recommandées ne
sont pas respectées dans les conditions décrites ci-
dessus, de la condensation se formera sur la surface de
l'isolant. Enfin, veiller à utiliser des manchons isolants
dont la conductivité thermique sera égale à 0,045 W/
mK ou inférieure lorsque la température est égale à 20
°C. L'isolation doit être imperméable pour résister au
passage de la vapeur durant les cycles de dégivrage (la
laine de verre est interdite).
- 18 -
prendre toutes les
Dudgeonnière
ø tuyau
L
6,35 (1/4") 1,8 à 2
9,52 (3/8") 2,5 à 2,7
12,7 (1/2") 2,6 à 2,9
15,88 (5/8") 2,9 à 3,1

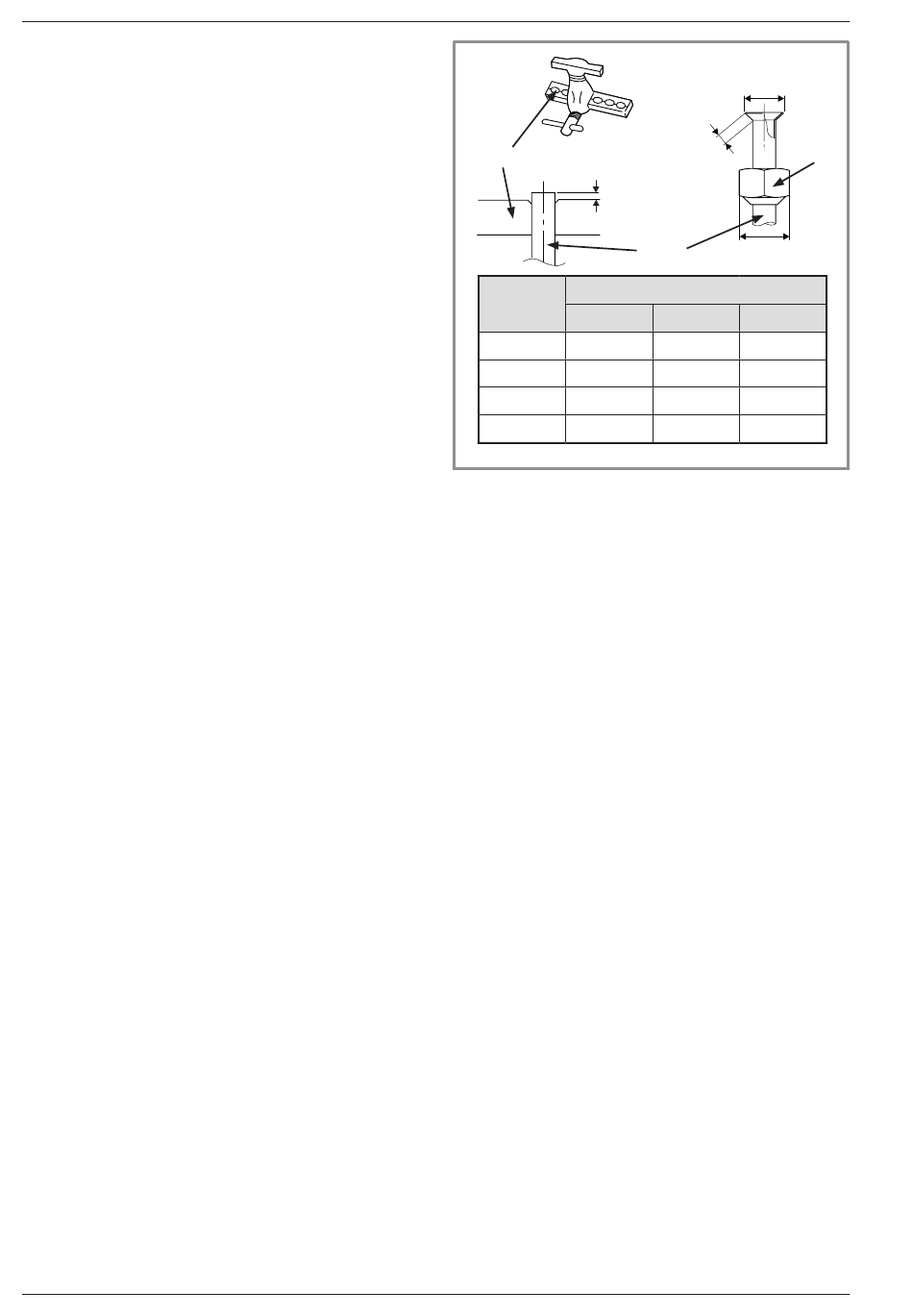

figure 18 - Evasement pour liaisons flare

2.6.2 Liaisons frigorifiques

Le raccordement entre l'unité extérieure et le module
hydraulique sera effectué avec des liaisons cuivre
(qualité frigorifique), isolées séparément.
Respecter les diamètres des tuyauteries et les longueurs
permises (figure 13).
La longueur minimale des liaisons frigorifiques
est de 5 m pour un fonctionnement correct
La garantie de l'appareil serait exclue en cas
d'utilisation de l'appareil avec des liaisons frigorifique
inférieures à 5 m.
Manipuler les tuyaux et effectuer leur traversée des
murs avec les bouchons de protection en place.
Si la distance entre l'unité extérieure et le module
hydraulique excède les longueurs de canalisation
maximales indiquées dans le tableau, il est nécessaire
de procéder à une charge complémentaire de R410A.
La quantité de R410A ajouté doit être adaptée à la
longueur du circuit frigorifique afin de maintenir les
performances de la pompe à chaleur sans pour autant
endommager le compresseur
2.6.3 Réalisation des évasements
- Couper le tube avec un coupe-tube à la longueur
adéquate sans le déformer.
- Ébavurer soigneusement en tenant le tube vers le bas
pour éviter l'introduction de limaille dans le tube.
- Retirer l'écrou flare du raccord situé sur la vanne à
raccorder et enfiler le tube dans l'écrou.
- Procéder à l'évasement en laissant dépasser le tube
de la dudgeonnière.
- Après évasement, vérifier l'état de la portée (L). Celle-
ci ne doit présenter aucune rayure ou amorce de
rupture. Vérifier également la cote (B).
Notice d'installation et de mise en service "1303 - FR"
B
Ecrou
L
flare
C
Tuyau
cotes en mm
B / C
0
-0,4
9,1 17
13,2 22
16,6 26
19,7 29
(figure 23).
