INSTALLAZIONE
Aver sempre cura che:
• Il cavo non sia teso.
• Non si forzi il collegamento del connettore.
• Nelle manovre successive, ricordare che
non si deve tirare il cavo del sensore presente
tra la base e la carcassa.
È necessario prevedere misure per lo scollegamento dalla rete di alimentazione, con una
separazione di contatto di almeno 3 mm. in tutti i poli. Tali misure di scollegamento devono essere
incorporate all'impianto fisso. Durante la procedura di installazione, è necessario considerare le aree
di protezione come da Norma VDE0100. L'apparecchio asciugamani va installato esclusivamente su
una superficie chiusa (parete, tramezzo o simili).

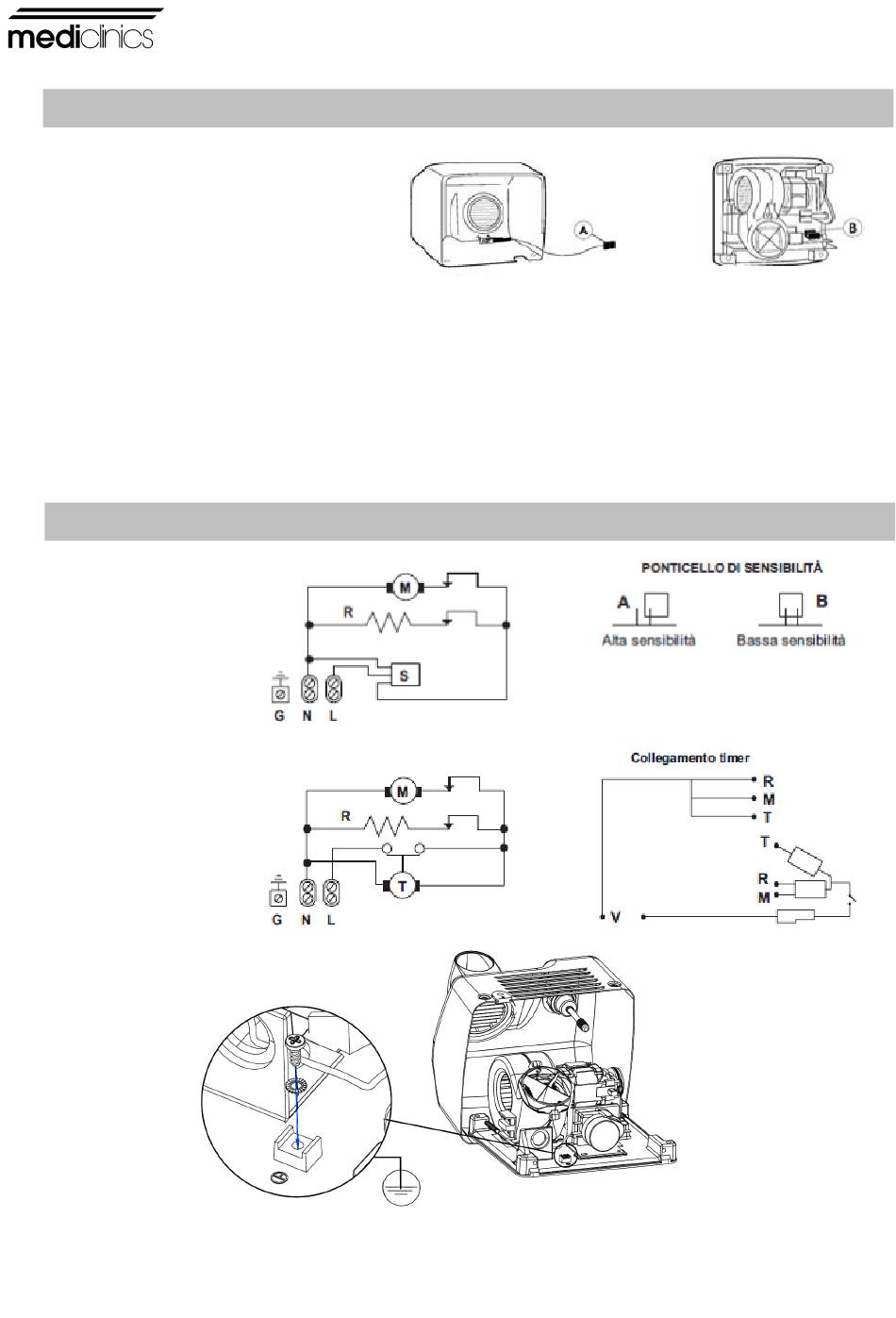

SCHEMA ELETTRICO

Modelli automatici
R - Resistenza
M - Motore
S - Sensore
G - Terra
Modelli a pulsante
R - Resistenza
M - Motore
T - Timer
G - Terra
