INSTALAÇÃO

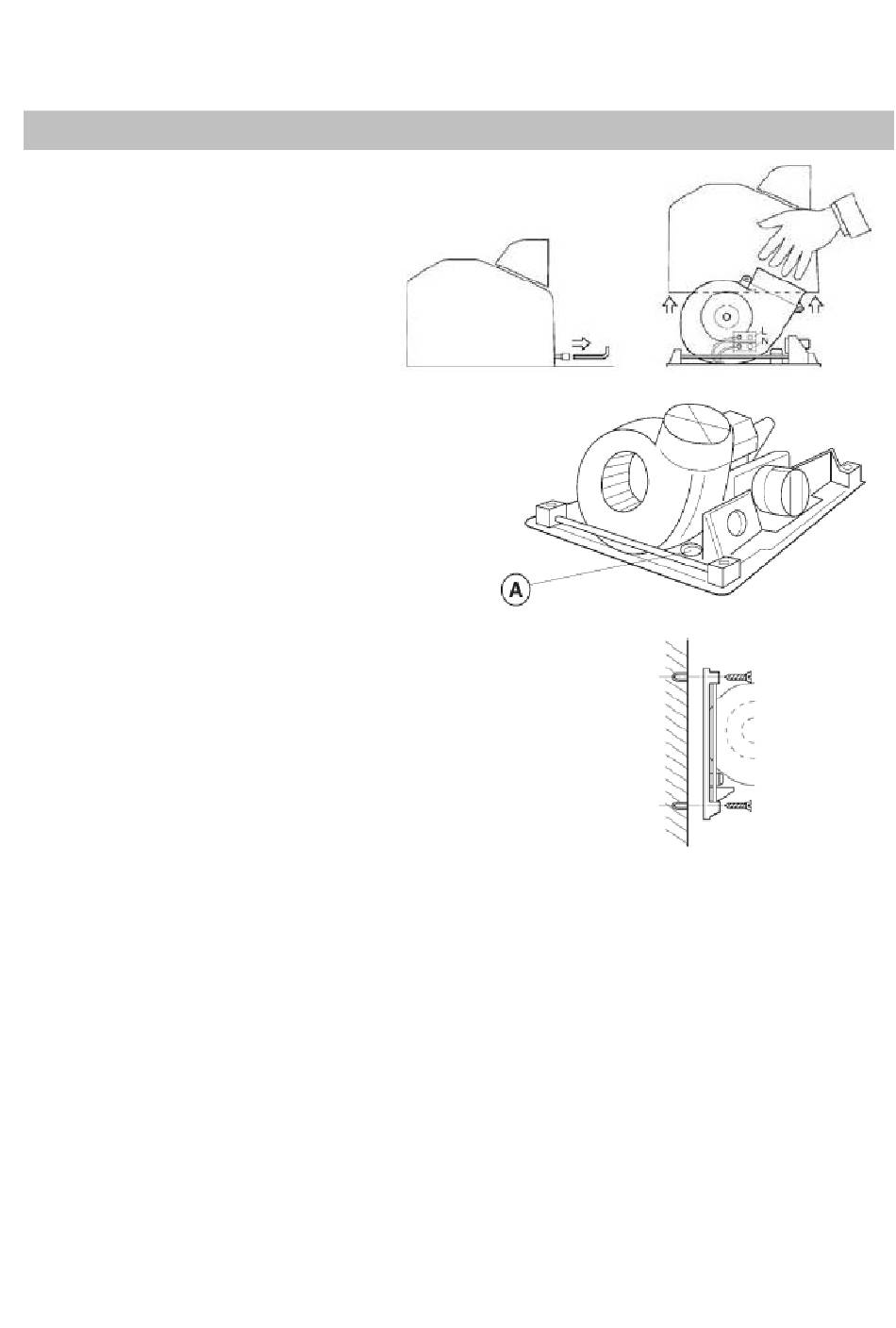

Desmontagem para instalação
• Desapertar os dois parafusos
de fixação com a chave especial.
• Retirar a cobertura exterior com
cuidado para não bater no interior
do aparelho.
• Manipular a cobertura exterior
com cuidado.
Montagem
• A montagem do aparelho deve ser efectuada
utilizando as ranhuras posteriores (A).
• Neste caso, deverá introduzir na caixa os
cabos eléctricos antes de prender
a base à parede.
• Para a fixação à parede, utilize o molde
fornecido.
• Faça 4 furos de ø 8 mm na parede, tendo o
cuidado de limpar os orifícios do pó resultante.
• Aparafuse firmemente a base à parede,
utilizando uma chave de fendas de ponta plana
de 6-7 mm.
O aparelho deve ser manipulado apenas
por um técnico autorizado.
ATENÇÃO: ao desmontar a cobertura,
ficam expostas partes activas do aparelho.
O modelo automático dispõe de sensores de proximidade instalados na cobertura, junto à saída do
ar. Por esse motivo, o sensor deve ser ligado na altura da instalação.
Uma vez montada a base na parede, depois de ter seguido os passos indicados nas secções
"Desmontagem para instalação" e "Montagem", deve proceder do seguinte modo:
1. No interior da cobertura encontra-se preso o cabo dos sensores. Tendo o cuidado de não o
puxar, desprenda-o do suporte provisório.
2. Segurando a cobertura de forma a que o cabo nunca fique em tensão, ligue-o à placa electrónica
da base, na ficha de conexão que se encontra ao centro e à direita da mesma. Só há uma posição
em que a ligação se faz sem esforço. Não force o encaixe.
3. Proceda à montagem da cobertura, tendo atenção para que o cabo dos sensores fique situado
por baixo da voluta negra de expulsão do ar. Para efectuar a montagem, encaixe a cobertura na
base e aperte os dois parafusos inferiores.
