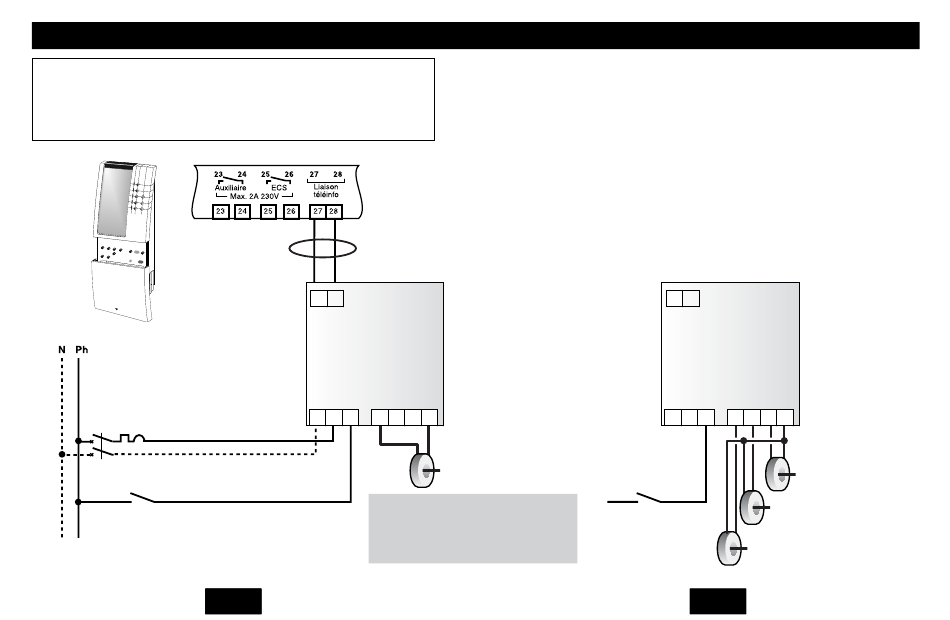

Raccordement
Par souci de clarté, les schémas réalisés sont à retenir dans leur principe.
N'y figurent pas les protections et autres accessoires exigés par les normes.
- La norme UTE NF C15-100 et les règles de l'art doivent être respectées.
- Il est nécessaire que les appareils connectés ou environnants ne créent pas
de perturbations trop fortes (directives CEE 89/336).
Liaison télé-info
Par exemple avec le
boîtier technique
d'un STARBOX F02
Contact
Heures Creuses
- 3 -
1 2
EM.TI.
Alim.
230V-50Hz
N
L
HC
L1
L2
L3
Com
3 4 5
6 7 8 9
Utilisation en monophasé
Mettre le T.I. en tête d'installation,
en amont des protections,
afin de mesurer la totalité de
la consommation de l'installation.
1 2
EM.TI.
Alim.
230V-50Hz
N
L
HC
L1
L2
L3
Com
3 4 5
6 7 8 9
Utilisation en triphasé
Contact
Heures Creuses
- 4 -
avec deux T.I.
supplémentaires
(réf. 6330004)
