Novy 990030 Mode D'emploi Et D'installation page 12

POUR TOUTES LES HOTTES (autres que Touch 894-895-896-897-898-899) !
4

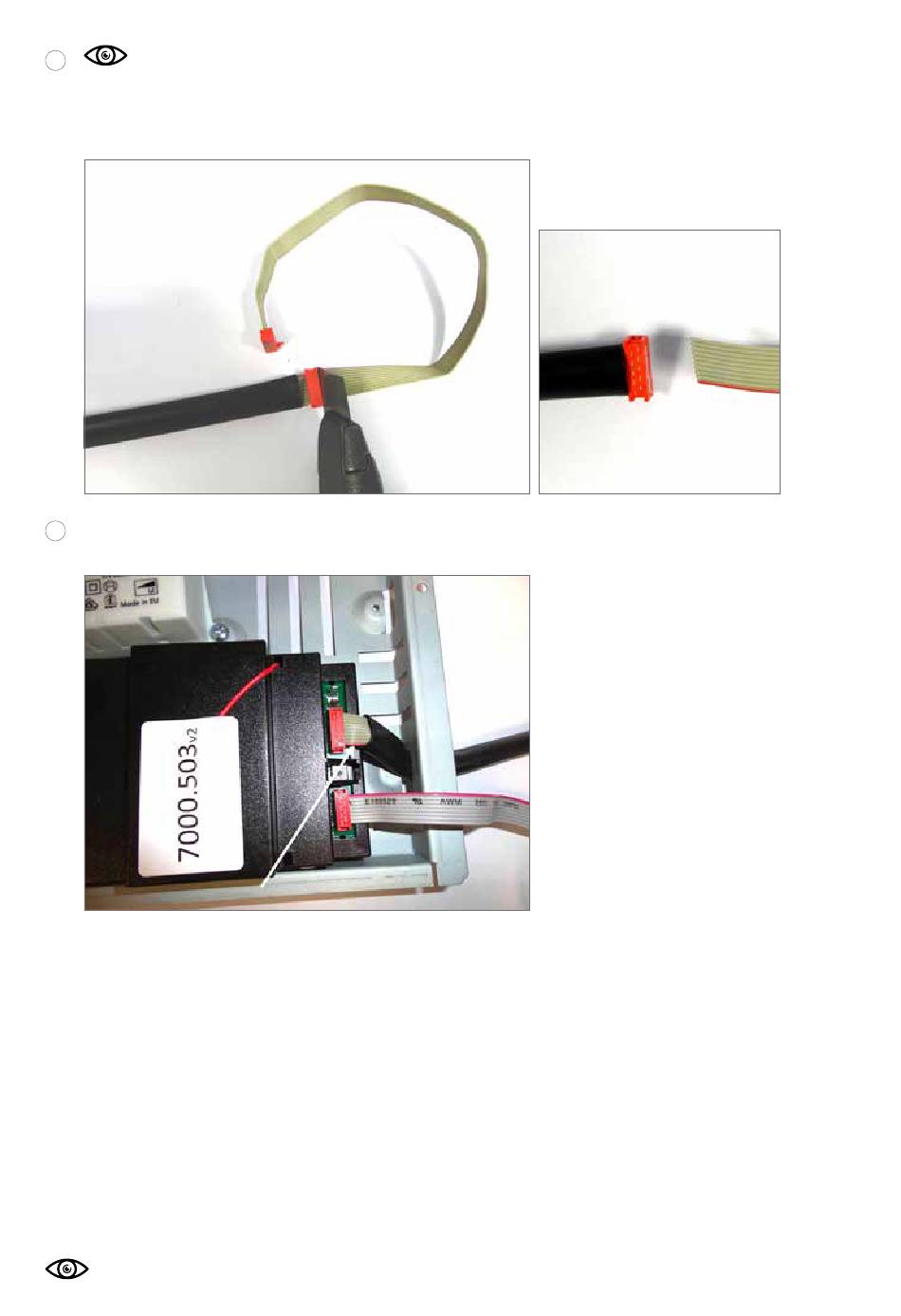

A l'aide d'un couteau, coupez l'excédent de câble plat jusqu'au connecteur. Utilisez uniquement le câble plat avec une
housse noire.
Assurez-vous que l'appareil est hors tension !
Connectez le câble plat du Kit sur la carte de puissance de la hotte.
5
Attention : la partie rouge du câble plat doit être positionnée vers l'intérieur de la carte de puissance.
Possibilité de raccordement par modèle:
Mini Pure'line (810-811-820-821)
Le câble plat peut aller vers l'intérieur par une fente située à l'arrière de la hotte aspirante.
- Branchez le câble plat sur la carte de puissance. Celle-ci se trouve derrière la trappe de service, visible dès que le filtre
à graisses est sorti de la hotte.
Pure'line (6830-6831-6835-6836-6840-6841-6845-6846)
- Le câble plat peut être inséré par les ouvertures présentes sur la partie supérieure de la hotte.
- La trappe de service se trouve derrière la plaque inférieure. Ouvrez la trappe et branchez le câble plat sur la carte de
puissance.
Flat'line / Head'line 7800 / Karat / Hottes Tiroir 663-693 / Maxi Pure'line 855-856
Vous devez faire une ouverture supplémentaire dans le boitier électronique pour y placer le câble plat
afin d'assurer le raccordement avec la hotte.
- Utilisez au besoin le tendeur de câble fourni pour fixer le câble plat.
Pour le raccordement avec toutes les hottes autres que « Touch », passer à l'étape n°18
FR 12
