PFT SWING L Présentation - Utilisation - Listes de pièces de rechange
Vue d'ensemble armoire électrique Référence 00197825
15 Vue d'ensemble armoire électrique Référence 00197825

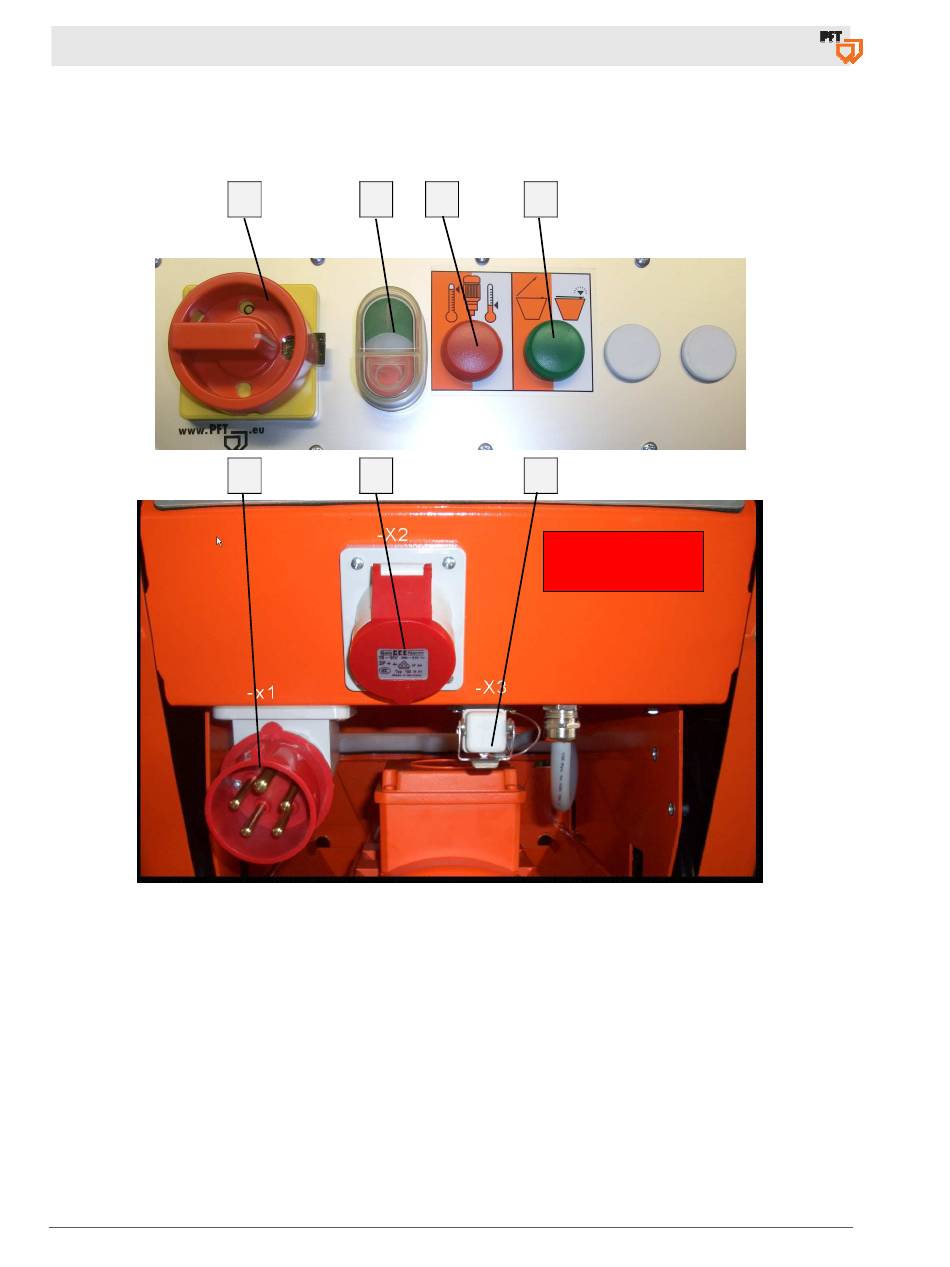

Illustration 8 : Armoire de commande
1.
Inverseur principal, qui est également l'interrupteur d'arrêt d'urgence
2.
Bouton-poussoir tension de commande « MARCHE / ARRÊT ».
3.
Témoin lumineux rouge, disjoncteur-protecteur déclenché
4.
Témoin lumineux vert, aimant / capteur de sécurité pour grille de protection
5.
Raccordement commande à distance
6.
Raccordement compresseur d'air
7.
Raccordement Courant principal
16
1
2
7
6
3
4
5
400V
2020-06-16
