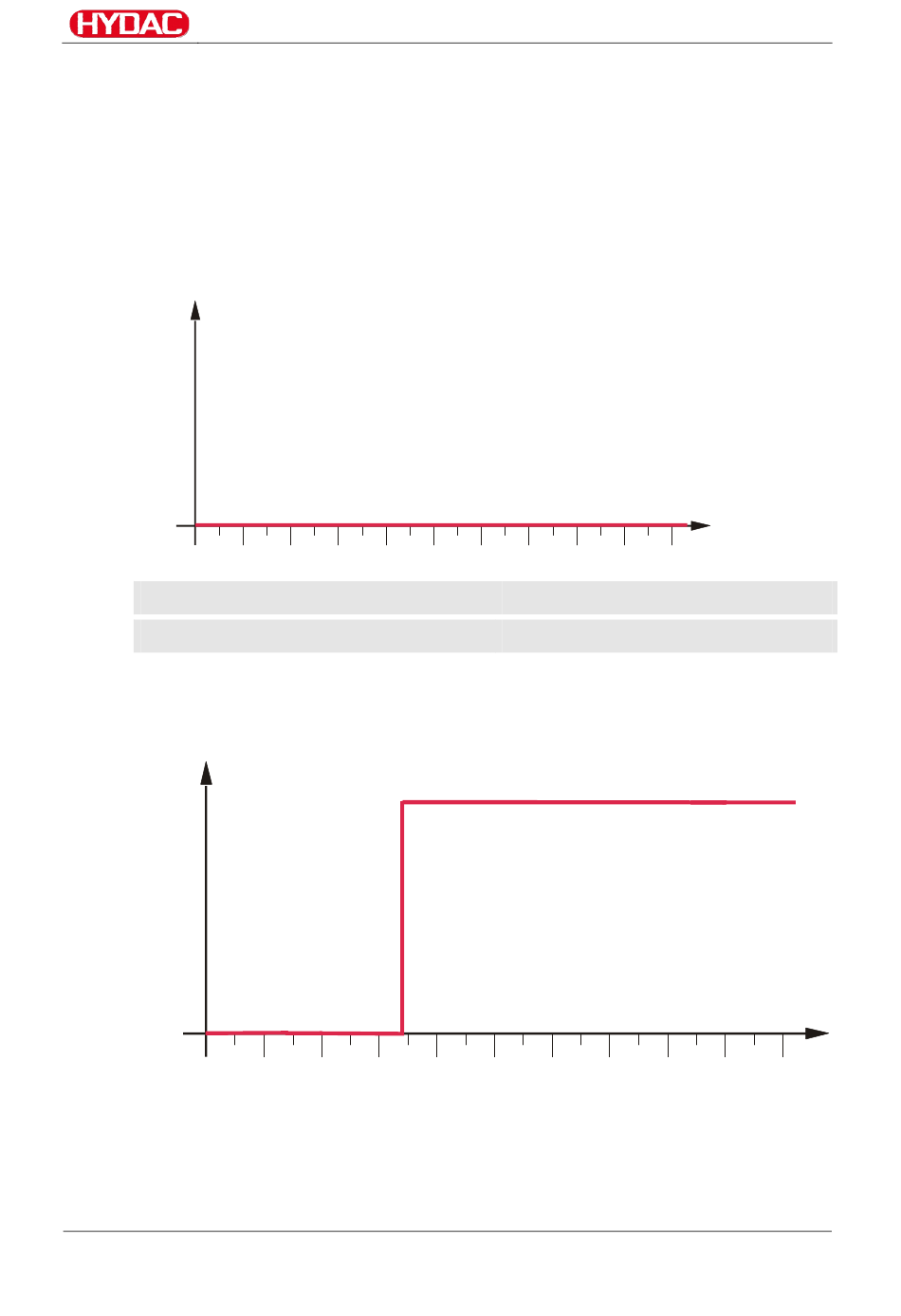

État d'erreur 2 « active high »
Le signal au niveau de la sortie de commutation est long et sans tension. Le
MCS n'a détecté aucune erreur.
Cette erreur survient lorsque la tension de mesure externe est désactivée.
Il est possible de différencier ce signal d'erreur du fonctionnement normal
sans détection de particule seulement avec une commande supérieure.
Evaluez la durée du signal et le comportement des deux sorties de
commutation S1 et S2 séparément.
U
U
M1/2
0 V
0
Tension de service
Tension de mesure U
Etat d'erreur - « Device Ready »
En état d'erreur - « Device Ready » le signal passe de « low » à « high ».
U
U
M1/2
0 V
0
MCS
BeWa MCS1000 3435427g V13x fr 2014-07-16.doc
ON
OFF
M1/2
fr
Analyse des erreurs / remèdes
t
