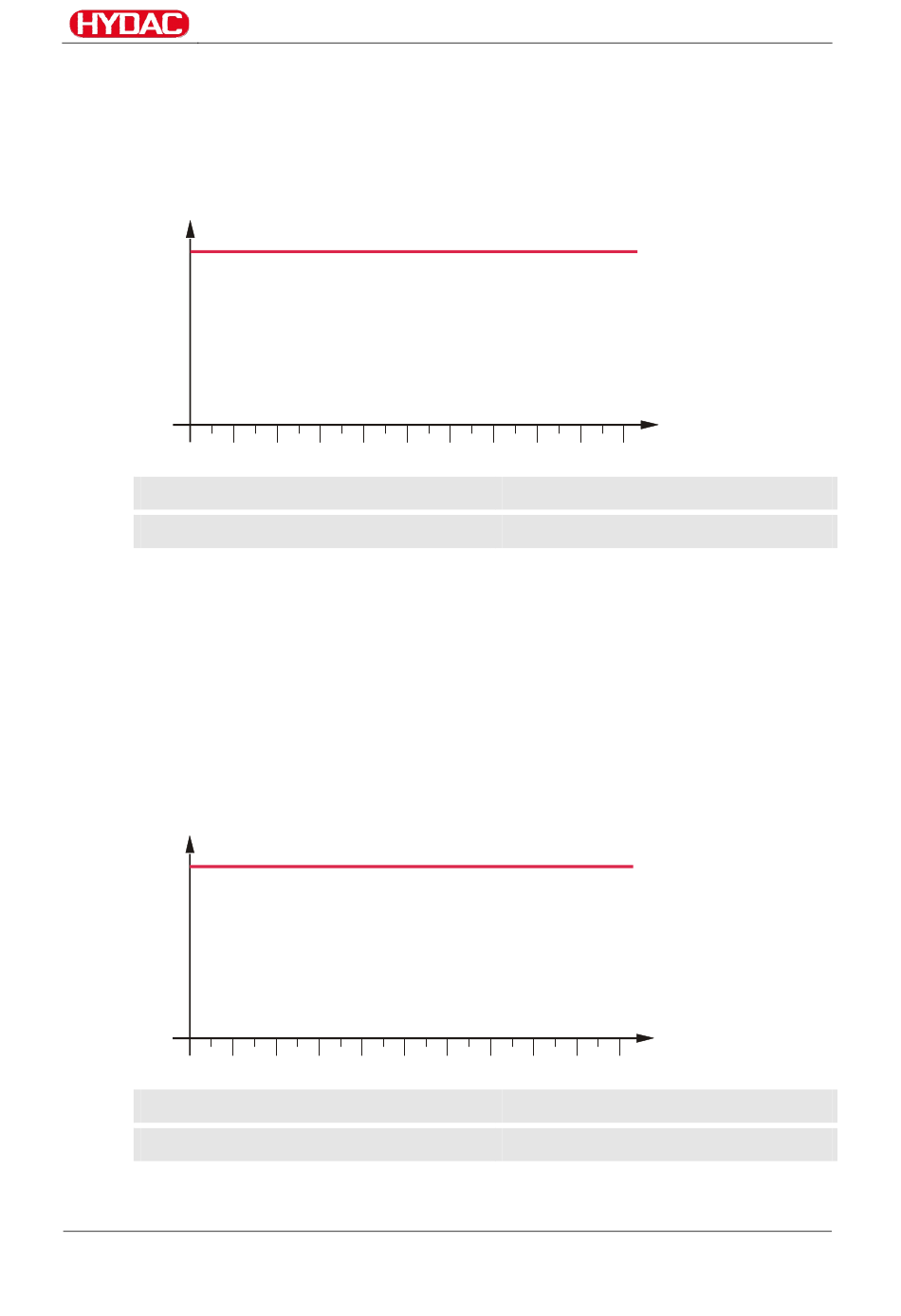

État d'erreur 1 « active high »
Le signal au niveau de la sortie de commutation est long et sous tension. Le
MCS a détecté une erreur.
Cette erreur survient même lorsque la tension de service est désactivée et la
tension de mesure activée.
U
U
M1/2
0 V
0
Tension de service
Tension de mesure U
État d'erreur 2 « active low »
Le signal au niveau de la sortie de commutation est long et sous tension. Le
MCS n'a détecté aucune erreur.
Cette erreur survient même lorsque la tension de service est désactivée et la
tension de mesure activée.
Il est possible de différencier ce signal d'erreur du fonctionnement normal
sans détection de particule seulement avec une commande supérieure.
Evaluez la durée du signal et le comportement des deux sorties de
commutation S1 et S2 séparément.
U
U
M1/2
0 V
0
Tension de service
Tension de mesure U
MCS
BeWa MCS1000 3435427g V13x fr 2014-07-16.doc
ON ou OFF
ON
M1/2
OFF
ON
M1/2
fr
Analyse des erreurs / remèdes
