Mode d'emploi
Tringle de verrouillage

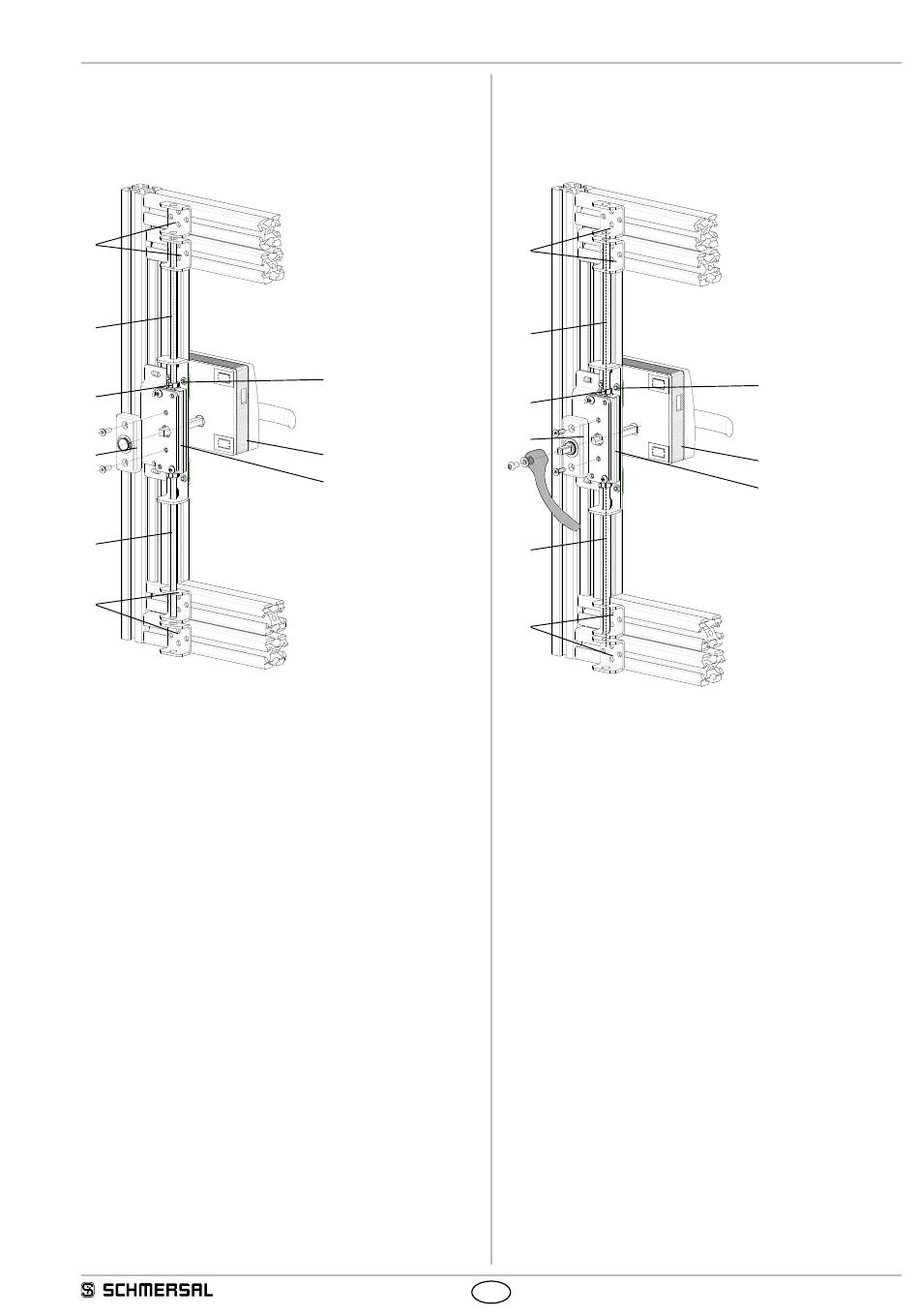

3.3 Exemple de montage
Montage à l'extérieur de l'actionneur AZ/AZM 200-B30 ou
AZ/AZM201-B30 pour porte avec charnière à gauche
(verrouillage à tringle P30 ou P31 situé à l'intérieur)
P30
➅
➄
➃
➆
➄
➅
Etendue de la livraison P30/P31
Les composants individuels 1, 2, 3 et 4 sont fournis en condition
prémontée.
Actionneur AZ/AZM 200-B30 ou AZ/AZM201-B30
➀
y compris tige carrée
4 vis à tête noyée M5 x 10, ISO 7380
➁
Boîtier de verrouillage des tringles avec plaque de guidage
➂
2 écrous hexagonaux M8, ISO 4032
➃
2 tringles de verrouilage, P = 8 mm, L = 1200 mm, galvanisés
➄
4 équerres en U
➅
Plaque de retenu (pour P30) ou déverrouillage de sécours
➆
complet (pour P31)
(y compris 2 vis à tête noyée M5 x 16, ISO 10642)
➁
➀
➂
FR
AZ/AZM 200-B30-P30/-P31
AZ/AZM 201-B30-P30/-P31
P31
➅
➄
➃
➆
➄
➅
➁
➀
➂
3
