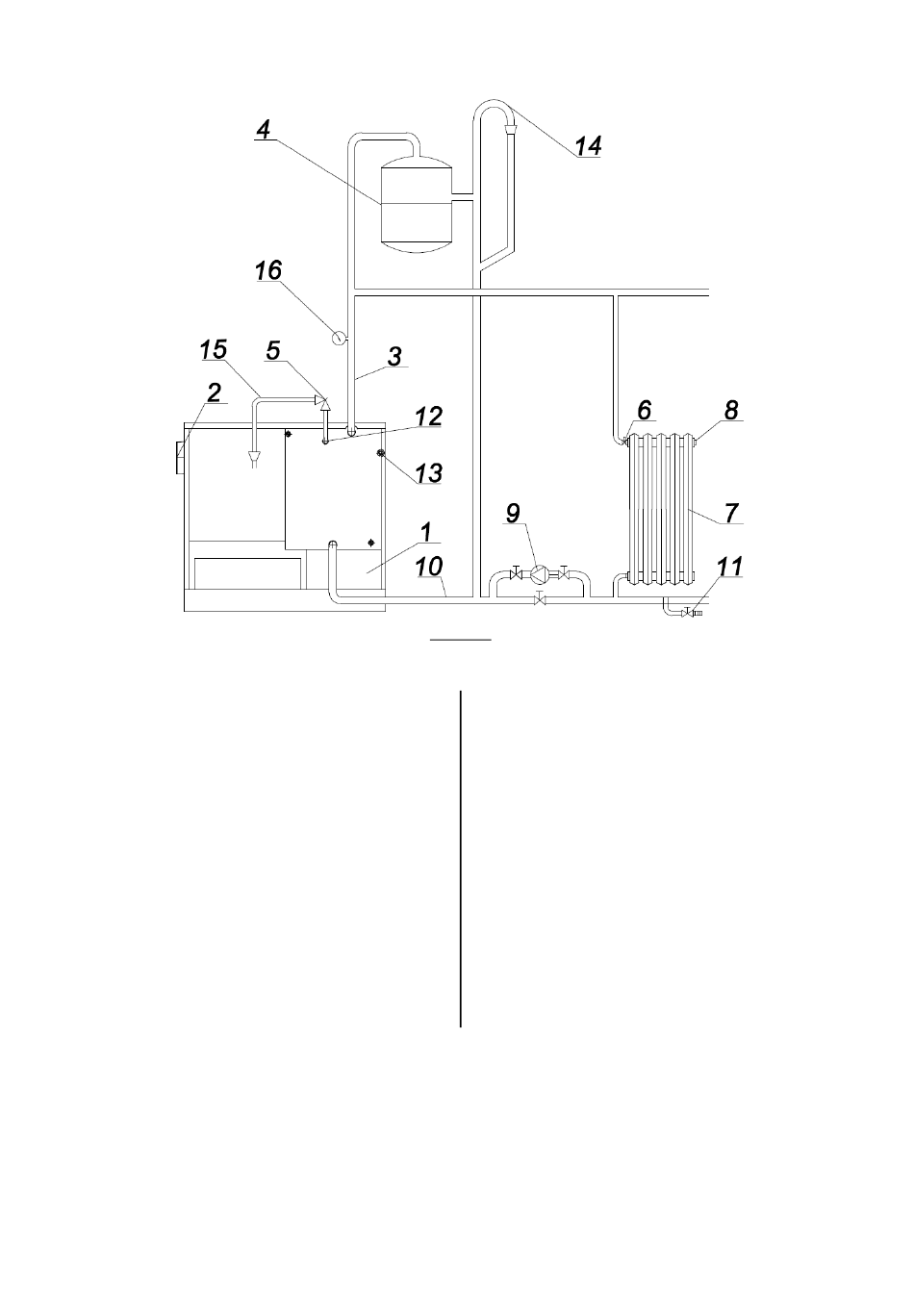

Schéma hydraulique Paprika 90 avec cuve ouverte :
1. Chaudière à eau chaude
2. Sortie de fumée
3. Débit d'eau
4. Vase d'expansion ouvert
5. Soupape de sécurité à pression
6. Soupape de radiateur
7. Radiateur
8. Piège à air
9. Pompe de circulation
10. Retour d'eau
Figura 16
11. Soupape de décharge à circuit
hydraulique
12. Raccordement de la soupape de
sécurité de pression
13. Gaine de la vanne de raccordement
décharge thermique
14. Égout à ciel ouvert
15. Soupape de sûreté de pression de
sortie d'eau chaude sanitaire
16. Manomètre
